1 Teilprojekt

B 88 Spange Nauendorf

1.1 Übersicht

Abb. 1: Lage der Maßnahme

1.2 Grunddaten

Projektnummer	B88/B247-G20-TH-T3-TH
Bundesland	Thüringen
Straße	B 88
Verbindungsfunktionsstufe 0/1	Nein
Anzahl der Teilprojekte	0
Länge	3,7 km
Bautyp(en), Bauziel(e)	2-streifiger Neubau
Planungsstände¹⁾	Linie bestimmt / Trassenführung festgelegt am 15.04.2011
Künftige mittlere Verkehrsbelastung
im Bezugsfall 2030	0 Kfz/24h
im Planfall 2030	6.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufung

Vordringlicher Bedarf (VB)

Kostenbestandteile	[Mio. €]	Kosten Dritter	[Mio. €]
Gesamtprojektkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	8,7	-	-
Ausbau-/Neubaukosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	8,7	davon
		Länder	0,0
		Kommunen	0,0
		Deutsche Bahn	0,0
		Sonstige	0,0
		Summe Dritter	0,0
Erhaltungs- bzw. Ersatzkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	0,0	-	-
Haushaltsrelevante Projektkosten BVWP (Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)	8,7	-	-
Bewertungsrelevante Ausbau-/Neubaukosten (Nettokosten, inkl. Planungskosten, Preisstand 2012²⁾)	8,4	-	-

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	6,4
Umweltbetroffenheit (Modul B)	gering
Raumordnerische Bedeutung (Modul C)	nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)	hoch

Begründung der Dringlichkeitseinstufung

Das Projekt ist aufgrund des hohen Nutzen-Kosten-Verhältnisses vordringlich. Es erfolgt eine Einstufung in den Vordringlichen Bedarf (VB).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Planungsziel ist eine Verbesserung d. Verbindungsqualität für den westlich von Ohrdruf gelegenen Raum, speziell für die Fremdenverkehrsorte Friedrichroda, Georgenthal, Tambach-Dietharz an die A 4 u. d. A 71. Gleichzeitig soll die Entlastung d. B 88 OD Gräfenhain und Nauendorf und der L 1028 OD Hohenkirchen, Herrenhof und Georgenthal erreicht werden. Durch die Lage der B 88 und L 1028 erfolgt derzeit eine Aufteilung des Überregionalverkehrs auf beide Straßenzüge. Während die L 1028 Verkehre in Richtung A 4 aufnimmt, fließt im Zuge der B 88 der Verkehr in Richtung A 71. Der für die B 88 u. L 1028 zur Verfügung stehende Straßenraum in den L 1028 OD Georgenthal, Herrenhof und Hohenkirchen und in den B 88 OD Gräfenhain und Nauendorf ist durch schmale, teilweise einseitige Gehwege, enge, kurvige Linienführung, Engstellen und dichte Bebauung geprägt und genügt in keinster Weise den Anforderungen an eine Bundesstraße. Insbesondere der Schwerlastverkehr führt zu hohen Belastungen für die Anwohner und zu eingeschränkten Verkehrssicherheiten. Die gegenwärtigen Verkehrsstärken liegen bei 6.500 Kfz/24 (7,7 % SV-Anteil) im Zuge der L 1028 und bei 5.400 Kfz/24 h (SV-Anteil 3,7 %) im Zuge der B 88. Mit der Neubaustrecke wird eine kurze Direktverbindung zw. B 88 und B 247 hergestellt, so dass eine Verkehrsbündelung auf bis zu 9.700 Kfz/24 h (9,6 % SV-Anteil) erreicht wird (Prognosejahr 2025).

1.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B88_B247-G20-TH-T3-TH_Lageplan.pdf (1.7MB)
Quelle: © Landesvermessungsamt Thüringen

Betroffene Kreise

Länderübergreifendes Projekt	nein
Betroffene Bundesländer	Thüringen
Betroffene Kreise/kreisfreie Städte	Gotha, Landkreis
Betroffene Wahlkreise (des Bundes)	Gotha - Ilm-Kreis (192)

1.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Ein ortsverträglicher Ausbau der bestehenden OD ist aufgrund der Bebauungssituation nicht möglich. Aus dem beengten Straßenraum würde sich die Notwendigkeit ergeben, die Zwangspunkte zu beseitigen (großflächiger Abriss). Zudem gäbe es keine Verbesserung hinsichtlich der Lärm- und Schadstoffimmissionen, der Trennwirkung der Straße und der gestörten Straßenraumgestaltung (keine bzw. geringe Funktionsflächen). Durch den beengten Straßenraum und die Überlagerung von Durchgangs-, Quell-/Ziel- und Binnenverkehren ist die Verkehrsqualität des durchfahrenden Verkehrs gering. Der Straßenausbau im vorhandenen Straßenraum bietet daher keine Alternative.

1.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Abb. 2: Kfz-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 3: Lkw-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 4: Kfz-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 5: Lkw-Querschnittsbelastungen des DTV_w im Planfall 2030

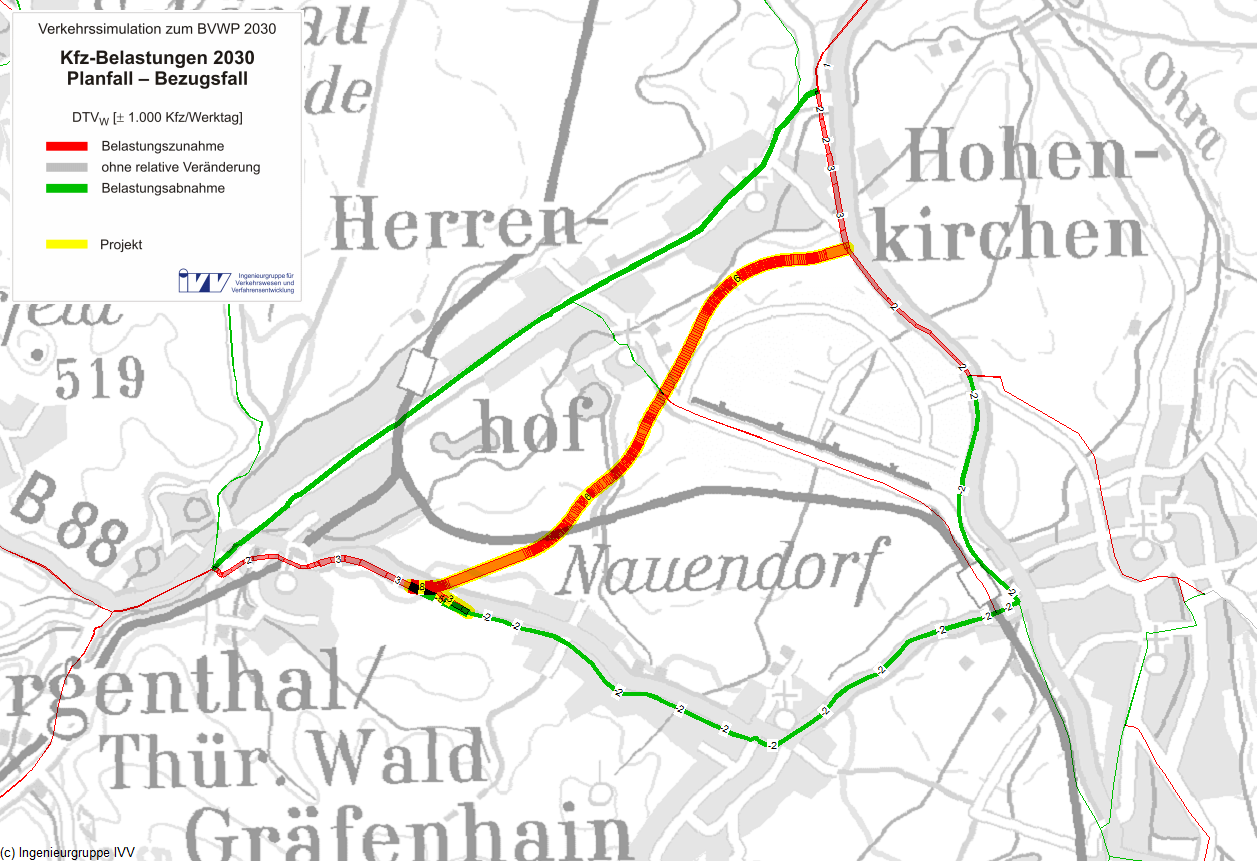

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

1.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße	Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall	0	Kfz/Tag
im Planfall	6.000	Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall	0	%
im Planfall	11	%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)	-0,19	Mio. Pkw-km/a
	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,34	Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV	-0,09	Mio. Pkw-h/a
Veränderung der Fahrzeugeinsatzzeiten im PV	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,01	Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-h/a
Veränderung der Reisezeit im PV	-0,12	Mio. Personen-h/a
Veränderung der Reisezeit im PV	(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,01	Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)	-0,10	Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV	-0,02	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km	-0,00	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km	-0,01	Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin	-0,02	Mio. l/a
Diesel	-0,06	Mio. l/a
Gas	-0,01	Mio. l/a
Elektro	-0,00	Mio. kWh/a

Veränderung der Abgasemissionen (PV+GV)	Pkw	Lkw	Kfz
Stickoxid-Emissionen (NO_x)	-0,16	-0,30	-0,46	t/a
Kohlenmonoxid-Emissionen (CO)	-0,88	-0,18	-1,06	t/a
Kohlendioxid-Emissionen (CO₂)	-133,88	-99,13	-233,01	t/a
Kohlenwasserstoff-Emissionen (HC)	-0,02	-0,01	-0,03	t/a
Feinstaub-Emissionen (PM)	0,00	-0,00	-0,00	t/a
Schwefeldioxid-Emissionen (SO₂)	-0,00	0,00	-0,00	t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen der Reisezeitverluste über alle Routen	0,00		Tsd. h/a
Veränderung der Trennwirkungen	0,30		Tsd. Personen-h/a

1.7 Nutzen-Kosten-Analyse (Modul A)

		Jährliche Nutzen [Mio. €/Jahr]	Barwert der Nutzen [Mio. €]
Veränderung der Betriebskosten im Personen- und Güterverkehr	NB	0,843	18,738
Fahrzeugvorhaltekosten		0,109	2,421
Betriebsführungskosten (Personal)		0,617	13,731
Betriebsführungskosten (Betrieb)		0,116	2,586
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-0,036	-0,802
Veränderung der Verkehrssicherheit	NS	0,147	3,262
Veränderung der Reisezeit im Personenverkehr	NRZ	0,707	15,719
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min		0,000	0,000
Veränderung der Transportzeit der Ladung im Güterverkehr	NTZ	0,070	1,551
Veränderung der impliziten Nutzen	NI	0,090	2,000
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-0,023	-0,505
Veränderung der Geräuschbelastung	NG	0,243	5,406
Innerorts	NGi	0,303	6,749
Ausserorts	NGa	-0,060	-1,343
Veränderung der Abgasbelastungen	NA	0,044	0,971
Stickoxid-Emissionen (NO_x)	NA1	0,007	0,158
Kohlenmonoxid-Emissionen (CO)	NA2	0,000	0,001
Kohlendioxid-Emissionen (CO₂)	NA3	0,034	0,751
Kohlenwasserstoff-Emissionen (HC)	NA4	0,000	0,001
Feinstaub-Emissionen (PM)	NA5	0,003	0,059
Schwefeldioxid-Emissionen (SO₂)	NA6	0,000	0,000
Veränderung der innerörtlichen Trennwirkungen	NT	-0,002	-0,043
Veränderung der Zuverlässigkeit	NZ	0,000	0,000
Gesamtnutzen		2,082	46,299

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Planungskosten	1,27	-
Aus- und Neubaukosten	7,13	-
Summe bewertungsrelevanter Investitionskosten	8,40	7,276

Nutzen-Kosten-Verhältnis

Barwert des Nutzens	46,3 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	7,3 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	6,4

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	114 Monate
Dauer der Bauphase	24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	38 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

5,872

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"	gering
Das Neubauprojekt liegt nördlich von Nauendorf und verbindet die B 88 mit der B 247. Es verläuft über fast ebene Ackerflächen entlang eines Gewerbegebietes. Am Baubeginn berührt das Projekt einen Naturpark und ein LSG randlich. Ein Großraum (Feuchtlebensräume) liegt in der Wirkzone.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Mio. €/a]	Barwert [Mio. €]
1.1³⁾	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)	-	-	0,303	6,749
	Neubelastung oder stärker betroffen	0	Einw.	-	-
	Entlastung	0	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	0,0	Tsd. qm	-0,060	-1,343
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	-76,318	t/a	0,011	0,246
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	-0,461	t/a	0,007	0,158
	Kohlenmonoxid-Emissionen (CO)	-1,063	t/a	0,000	0,001
	Kohlenwasserstoff-Emissionen (HC)	-0,026	t/a	0,000	0,001
	Feinstaub-Emissionen	-0,002	t/a	0,003	0,059
	Schwefeldioxid-Emissionen (SO₂)	-0,002	t/a	0,000	0,000
	Nutzensumme Umwelt				5,872

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr.	Kriterium	Beschreibung				Bewertung
		absolut		Betroffenheit pro Strecken km		je Kriterium
2.1	Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung	0,0	ha	0,00	ha/km	gering
2.2	Erhebliche Beeinträchtigung von Natura 2000-Gebieten					gering
	Erhebliche Beeinträchtigung nicht ausgeschlossen	0	Anzahl Gebiete	-	-	-
	Erhebliche Beeinträchtigung wahrscheinlich	0	Anzahl Gebiete	-	-	-
2.3	Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250)	0,0	ha	0,00	ha/km	gering
2.4	Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke)					gering
	1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume)	0,0	km	0,00	km/km	-
	1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500)	0,0	km	0,00	km/km	-
	1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren	0	Anzahl	-	-	-
	2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken	-	Anzahl	-	-	-
2.5	Flächeninanspruchnahme	10,2	ha	-	-	-
2.6	Durchfahrung von Überschwemmungsgebieten	0,0	km	0,00	km/km	gering
2.7	Durchfahrung von Wasserschutzgebieten	0,0	km	0,00	km/km	gering
2.8	Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR)	0,0	ha	-	-	gering
2.9	Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes	0,6	ha	0,15	ha/km	mittel

Zusätzliche bewertungsrelevante Sachverhalte

1	Trassenführung verursacht nur indirekte Betroffenheiten	-
2	Querungshilfen eingeplant	-
3	Bündelungsmöglichkeit mit bestehenden Vorbelastungen	-
4	Sonstiges:	-
		-
	Die zusätzlichen Sachverhalte führen
	zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-
	zu keiner Veränderung des Ergebnisses	X
	zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Abb. 8: Geschützte Gebiete

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

1.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

1.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine hohe städtebauliche Bedeutung.

Begründung

Es sind hohe Wirkungen ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

	Straßenraumeffekte	Sanierungseffekte	Flächen- und Erschließungseffekte
Wirksamkeitsgrad	75,0%	0,0%	0,0%
Beeinträchtigungsgrad	0,0%	0,0%	0,0%
Wirkungsumfang	2.200 m	0 m	0 Einw.
Bewertung der pos. Wirkungen	+++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutung	hoch

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
	Innerörtliche Entlastungen stellen sich ein auf	2.200 m (100% Längenanteil)
	Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf	1.600 m (75% Längenanteil)
	Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen: Georgenthal/Thür. Wald, Gräfenhain
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
	Innerörtliche Entlastungen stellen sich ein auf	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
	Verbesserungen stellen sich ein für	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
	Beeinträchtigende Wirkungen stellen sich ein für	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-

Abb. 10: Städtebauliche Beurteilung

Abb. 11: Legende zu Abbildung 10

1.11 Ergänzende Betrachtungen
