3 Teilprojekt 2

B 229 OU Balve

3.1 Übersicht

Quellbild nicht vorhanden
Abb. 1: Lage der Maßnahme

3.2 Grunddaten

ProjektnummerB229-G10-NW-T2-NW
BundeslandNordrhein-Westfalen
StraßeB 229
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge4,9 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)ohne Planungsbeginn seit 01.01.2014
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 203010.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungVordringlicher Bedarf (VB)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
19,2--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

19,2
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
19,2--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
18,7--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)4,3
Umweltbetroffenheit (Modul B)mittel
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)hoch

Begründung der Dringlichkeitseinstufung

Das Projekt ist aufgrund des hohen Nutzen-Kosten-Verhältnisses vordringlich. Es erfolgt eine Einstufung in den Vordringlichen Bedarf (VB).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Auf Basis des durch die Stadt Balve erstellten Verkehrsentwicklungsplanes aus dem Jahr 1998 ist die Notwendigkeit einer ortsnahen Verlegung der B 229 zwischen dem Knoten B 229/B 515 sowie dem südlichen Ende in Höhe des Ortsteiles Langenholthausen nach wie vor notwendig. Die Verkehrszählungen des Landesbetrieb Straßenbau aus dem Jahr 2005 bestätigen die hohe Belastung der OD Balve, hier vor allem durch den Schwerlastverkehr. Diese Belastung trifft im Wesentlichen den Fußgänger- und Radverkehr, der sich entlang der OD Balve, bedingt durch die dort ansässigen Geschäfte, einstellt. Die Ausweisung im bestehenden Bundesverkehrswegeplan als "weiterer Bedarf" soll und muss vor diesem Hintergrund bestehen bleiben.

3.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B229-G10-NW-T2-NW_Lageplan.pdf (1.4MB)
Quelle: © Landesvermessungsamt Nordrhein-Westfalen

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerNordrhein-Westfalen
Betroffene Kreise/kreisfreie StädteMärkischer Kreis
Betroffene Wahlkreise (des Bundes)Märkischer Kreis II (150)

3.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Der Ausbau der OD zu einer verträglichen Lösung bietet sich auf Grund der widersprüchlichen Funktion nicht an. Im weitern Verlauf der Planungen wären Alternativen nahe der hier vorgelegten Trasse zu untersuchen.

3.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden
Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden

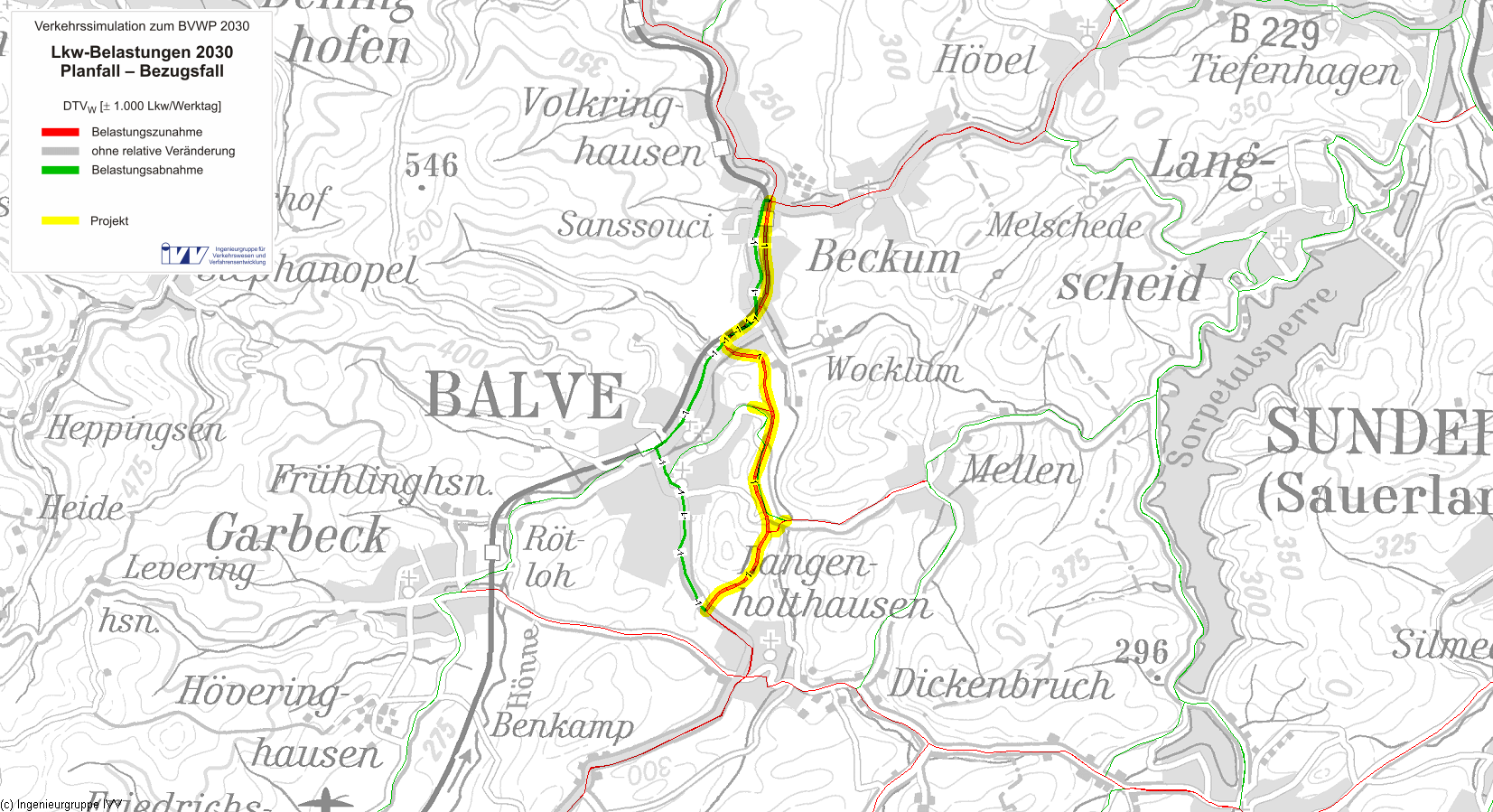

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

3.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall10.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall11%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)0,19Mio. Pkw-km/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,26Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,17Mio. Pkw-h/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,23Mio. Personen-h/a
(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,01Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)0,12Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,02Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,01Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km-0,01Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin-0,03Mio. l/a
Diesel-0,03Mio. l/a
Gas-0,01Mio. l/a
Elektro0,00Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)-0,20-0,03-0,23t/a
Kohlenmonoxid-Emissionen (CO)-1,060,08-0,98t/a
Kohlendioxid-Emissionen (CO2)-178,641,90-176,75t/a
Kohlenwasserstoff-Emissionen (HC)-0,010,00-0,01t/a
Feinstaub-Emissionen (PM)0,000,000,00t/a
Schwefeldioxid-Emissionen (SO2)0,000,000,00t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen-1,36Tsd. Personen-h/a

3.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB0,95925,613
Fahrzeugvorhaltekosten0,1203,216
Betriebsführungskosten (Personal)0,84422,530
Betriebsführungskosten (Betrieb)-0,005-0,133
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,038-1,016
Veränderung der VerkehrssicherheitNS0,0992,642
Veränderung der Reisezeit im PersonenverkehrNRZ1,28234,231
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0000,000
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,0591,580
Veränderung der impliziten NutzenNI0,0691,843
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,027-0,734
Veränderung der GeräuschbelastungNG0,1453,880
InnerortsNGi0,2476,600
AusserortsNGa-0,102-2,720
Veränderung der AbgasbelastungenNA0,0320,843
Stickoxid-Emissionen (NOx)NA10,0030,093
Kohlenmonoxid-Emissionen (CO)NA20,0000,002
Kohlendioxid-Emissionen (CO2)NA30,0260,684
Kohlenwasserstoff-Emissionen (HC)NA40,0000,000
Feinstaub-Emissionen (PM)NA50,0020,064
Schwefeldioxid-Emissionen (SO2)NA60,0000,000
Veränderung der innerörtlichen TrennwirkungenNT0,0090,233
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen2,58969,119

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten2,81-
Aus- und Neubaukosten15,86-
Summe bewertungsrelevanter Investitionskosten18,6716,008

Nutzen-Kosten-Verhältnis

Barwert des Nutzens69,1 Mio. €
Barwert der bewertungsrelevanten Investitionskosten16,0 Mio. €
Nutzen-Kosten-Verhältnis (NKV)4,3

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen114 Monate
Dauer der Bauphase24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)48 Jahre

3.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]3,989

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"mittel
Neubauprojekt in bewegtem bis stark bewegtem Relief mit Waldflächen, teils in Siedlungsnähe. Die Trassierung erfolgt im vorbelasteten Raum der bestehenden K 12, die im Bereich des Schiebergs/ Husenbergs zurückgebaut wird. Durch das Vorhaben kommt es zu vor allem zu Betroffenheiten von Großräumen (vier Waldlebensräume und ein Feuchtlebensraum) und drei Großsäugerlebensräumen (BfN), sowie zu direkten Flächeninanspruchnahmen eines Kernraumes (Waldlebensraum). Dieser Kernraum befindet sich darüber hinaus auch innerhalb der Wirkzone für indirekte Beeinträchtigungen. Weiterhin werden größere Flächen von zwei LSG und eines Naturparks unmittelbar beansprucht. Diese Schutzgebiete befinden sich darüber hinaus innerhalb der Wirkzone des Vorhabens für indirekte Beeinträchtigungen.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,2476,600
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 1.310 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,102-2,720
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 12,830 t/a -0,001 -0,050
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) -0,227 t/a 0,003 0,093
Kohlenmonoxid-Emissionen (CO) -0,977 t/a 0,000 0,002
Kohlenwasserstoff-Emissionen (HC) -0,009 t/a 0,000 0,000
Feinstaub-Emissionen 0,001 t/a 0,002 0,064
Schwefeldioxid-Emissionen (SO2) 0,000 t/a 0,000 0,000
Nutzensumme Umwelt3,989

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 0,0 ha 0,00 ha/km gering
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten gering
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 0 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 2,6 ha 0,49 ha/km mittel
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) hoch
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 2,5 km 0,46 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 4,9 km 0,90 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 21,7 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 0,0 km 0,00 km/km gering
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 36,6 ha 6,78 ha/km hoch

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden
Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden
Abb. 9: Bereiche ohne spezifischen Gebietsschutz

3.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

3.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine hohe städtebauliche Bedeutung.

Begründung

Es sind sehr hohe Wirkungen ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad100,0%48,0%0,0%
Beeinträchtigungsgrad 0,0%0,0%0,0%
Wirkungsumfang 1.400 m600 m0 Einw.
Bewertung der pos. Wirkungen++++++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutunghoch

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 1.400 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 1.400 m (100% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Balve
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf 600 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Sanierungspotentiale beitragen, stellen sich ein auf 300 m (48% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Sanierungspotentiale einstellen:
    Balve
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 10: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 11: Legende zu Abbildung 10

3.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
