1 Gesamtprojekt

B 88 OU Gehren - Pennewitz

1.1 Übersicht

Quellbild nicht vorhanden
Abb. 1: Lage der Maßnahme

1.2 Grunddaten

ProjektnummerB88-G80-TH
BundeslandThüringen
StraßeB 88
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge4,4 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)Vorentwurf in Bearbeitung seit 31.08.2013
ohne Planungsbeginn seit -
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 20305.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungWeiterer Bedarf (WB)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
18,9--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

18,9
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
18,9--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
17,9--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)1,0
Umweltbetroffenheit (Modul B)hoch
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)unbedeutend

Begründung der Dringlichkeitseinstufung

Aufgrund des Nutzen-Kosten-Verhältnisses ist das Projekt ausreichend wirtschaftlich. Es erfolgt eine Einstufung in den Weiteren Bedarf (WB).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Mit der vollständigen Inbetriebnahme der A 71 ist von weiträumigen Verkehrsverlagerungen auszugehen, die eine Neuordnung des Straßennetzes erfordern. Planungsziel des Freistaates Thüringen ist die Schaffung einer durchgehenden Straßenverbindung zwischen der A 71 AS Ilmenau-Ost bzw. dem Mittelzentrum Ilmenau und dem Mittelzentrum Neuhaus a. Rw. Diese Straßenverbindung soll künftig im Zuge der B 88 von der AS Ilmenau-Ost bis Pennewitz, der L 1144, der L 1112 und der L 1147 verlaufen. Die vorhandene Linienführung zwischen der bereits realisierten B 88 OU Langewiesen und der Ortslage Pennewitz (OU Gehren und OU Jesuborn) entspricht weder im Hinblick auf die Verkehrssicherheit noch in Bezug auf die Verkehrsqualität den Anforderungen an die Funktion der Straße als Überregionalverbindung. Die Verkehrssituation in den OD Gehren und Jesuborn ist aufgrund der engen Bebauung insbesondere bei Begegnung von Lastfahrzeugen und Linienbussen unzureichend. Die Verkehrssicherheit für Fußgänger und Radfahrer ist wegen der schmalen Gehwege und fehlender Radverkehrsanlagen stark eingeschränkt. Zur Beseitigung der vorhandenen Sicherheitslücken und Engpässe ist auch vor dem Hintergrund der Verkehrszunahme von derzeit 8.600 auf 10.800 Kfz/24 h bis zum Jahr 2025 (13,4 % SV-Anteil) die Neutrassierung der B 88 notwendig.

1.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B88-G80-TH_Lageplan.pdf (2.2MB)
Quelle: © Landesvermessungsamt Thüringen

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerThüringen
Betroffene Kreise/kreisfreie StädteIlm-Kreis
Betroffene Wahlkreise (des Bundes)Gotha - Ilm-Kreis (192)

1.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Der Straßenseitenraum in den Ortsdurchfahrten Gehren und Jesuborn ist durch Engstellen für Fahrbahn und Gehweg und durch eine verwinkelte, kurvige Verkehrsführung gekennzeichnet, so dass die Verkehrssicherheit für den motorisierten und nichtmotorisierten Verkehr stark eingeschränkt ist. Ein weiterer Ausbau der Ortsdurchfahrt wäre insbesondere in Gehren mit großflächigem Abriss verbunden. Zudem ergäbe sich bei einem Ausbau keine Verbesserungen hinsichtlich der Lärm- und Schadstoffimmissionen, der Trennwirkung der Straße und der gestörten Straßenraumgestaltung (keine bzw. geringe Funktionsflächen).

1.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden
Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

1.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall5.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall16%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)2,30Mio. Pkw-km/a
(87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,76Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,02Mio. Pkw-h/a
(87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,01Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,04Mio. Personen-h/a
(92 % Fahrzweck Privat, 8 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,02Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)0,21Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,02Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km0,02Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km-0,03Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin0,05Mio. l/a
Diesel0,06Mio. l/a
Gas0,02Mio. l/a
Elektro0,05Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)0,28-0,060,22t/a
Kohlenmonoxid-Emissionen (CO)1,45-0,071,37t/a
Kohlendioxid-Emissionen (CO2)289,5961,30350,89t/a
Kohlenwasserstoff-Emissionen (HC)0,06-0,000,05t/a
Feinstaub-Emissionen (PM)0,010,000,01t/a
Schwefeldioxid-Emissionen (SO2)0,010,000,01t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen-0,07Tsd. Personen-h/a

1.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB-0,042-0,834
Fahrzeugvorhaltekosten0,0891,785
Betriebsführungskosten (Personal)0,3577,166
Betriebsführungskosten (Betrieb)-0,488-9,785
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,040-0,802
Veränderung der VerkehrssicherheitNS0,1092,178
Veränderung der Reisezeit im PersonenverkehrNRZ0,1843,699
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0731,468
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,1252,507
Veränderung der impliziten NutzenNI0,53510,624
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,037-0,735
Veränderung der GeräuschbelastungNG-0,040-0,812
InnerortsNGi0,0340,682
AusserortsNGa-0,074-1,494
Veränderung der AbgasbelastungenNA-0,055-1,093
Stickoxid-Emissionen (NOx)NA1-0,003-0,068
Kohlenmonoxid-Emissionen (CO)NA20,000-0,002
Kohlendioxid-Emissionen (CO2)NA3-0,051-1,021
Kohlenwasserstoff-Emissionen (HC)NA40,000-0,002
Feinstaub-Emissionen (PM)NA50,0000,001
Schwefeldioxid-Emissionen (SO2)NA60,000-0,002
Veränderung der innerörtlichen TrennwirkungenNT0,0000,009
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen0,74014,851

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten2,43-
Aus- und Neubaukosten15,46-
Summe bewertungsrelevanter Investitionskosten17,8915,266

Nutzen-Kosten-Verhältnis

Barwert des Nutzens14,9 Mio. €
Barwert der bewertungsrelevanten Investitionskosten15,3 Mio. €
Nutzen-Kosten-Verhältnis (NKV)1,0

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen138 Monate
Dauer der Bauphase48 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)34 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]-2,640

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"hoch
Das Neubauprojekt umgeht Gehren nördlich. Es liegt in einer bewegten Landschaft mit Ackerland und Grünland und zum Teil Wald (Thüringer Wald). Nördlich des Projekts liegen ein FFH- und ein Vogelschutzgebiet mit NSG-Ausweisung übereinander in der Wirkzone. Am Bauende wird das FFH-Gebiet randlich in Anspruch genommen. Erhebliche Beeinträchtigungen für das VSG sind wahrscheinlich, für das FFH-Gebiet nicht ausgeschlossen. Südlich des Projekts liegen ein Naturpark und ein LSG in der Wirkzone. Randlich liegt im Norden ein weiteres LSG in der Wirkzone. Auf seiner gesamten Länge durchfährt das Projekt Großräume (BfN) (Großsäugerlebensräume, Feuchtlebensräume) sowie teilweise auch Kernräume (BfN) (Feuchtlebensräume). Aufgrund der Betroffenheit von Natura 2000 und des BfN-Lebensraumnetzwerks hat das Projekt ein hohes Konfliktpotenzial.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,0340,682
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 601 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,074-1,494
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 603,724 t/a -0,088 -1,756
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) 0,221 t/a -0,003 -0,068
Kohlenmonoxid-Emissionen (CO) 1,371 t/a 0,000 -0,002
Kohlenwasserstoff-Emissionen (HC) 0,053 t/a 0,000 -0,002
Feinstaub-Emissionen 0,007 t/a 0,000 0,001
Schwefeldioxid-Emissionen (SO2) 0,009 t/a 0,000 -0,002
Nutzensumme Umwelt-2,640

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 9,1 ha 1,98 ha/km hoch
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten hoch
Erhebliche Beeinträchtigung nicht ausgeschlossen 1 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 1 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 1,3 ha 0,29 ha/km mittel
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) hoch
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 3,9 km 0,85 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 3,9 km 0,85 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 14,0 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 0,0 km 0,00 km/km gering
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 3,0 ha 0,65 ha/km mittel

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden
Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden

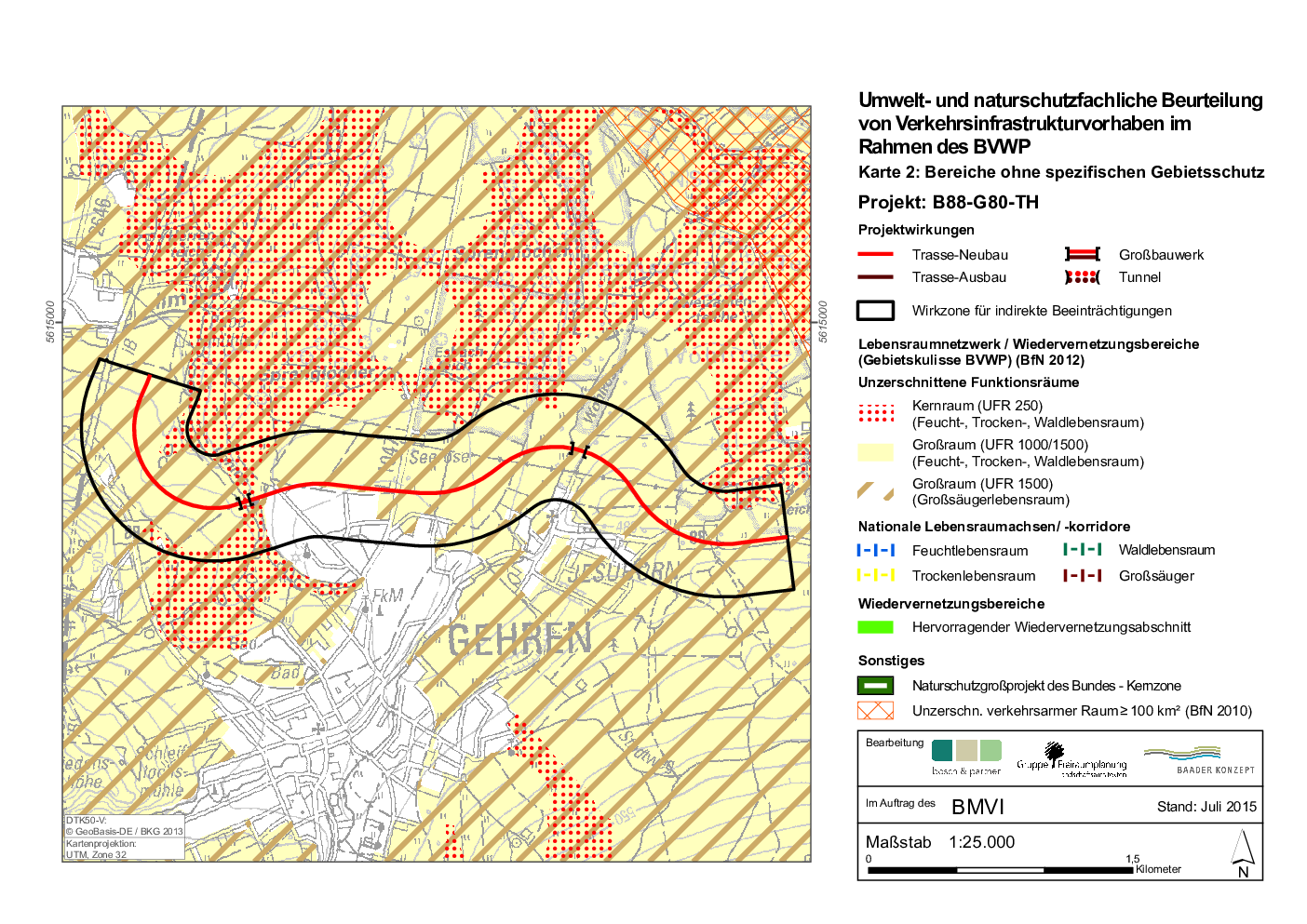

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

1.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

1.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt keine städtebauliche Bedeutung.

Begründung

Es sind geringe Wirkungen bei geringen Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad22,0%0,0%0,0%
Beeinträchtigungsgrad 39,0%0,0%0,0%
Wirkungsumfang 2.500 m0 m0 Einw.
Bewertung der pos. Wirkungen+
Bewertung der neg. Wirkungen-
Zusammenfassende städtebauliche Bedeutungunbedeutend

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 1.500 m (61% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 600 m (22% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Gehren
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf 1.000 m (39% Längenanteil)
 Belastungen, die dabei zu Verschlechterungen von Aufenthaltsqualitäten führen können, stellen sich ein auf 1.000 m (39% Längenanteil)
 Ortslagen, in denen erhöhte Risiken für Aufenthaltsqualitäten entstehen:
    Gehren
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 10: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 11: Legende zu Abbildung 10

1.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
