1 Gesamtprojekt

B 463 OU Lautlingen

1.1 Übersicht

Abb. 1: Lage der Maßnahme

1.2 Grunddaten

Projektnummer	B463-G20-BW
Bundesland	Baden-Württemberg
Straße	B 463
Verbindungsfunktionsstufe 0/1	Nein
Anzahl der Teilprojekte	0
Länge	4,4 km
Bautyp(en), Bauziel(e)	2-streifiger Neubau / 3-streifiger Neubau
Planungsstände¹⁾	Vorentwurf beim BMVBW vorgelegt am 10.07.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 2030	0 Kfz/24h
im Planfall 2030	19.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufung

Vordringlicher Bedarf (VB)

Kostenbestandteile	[Mio. €]	Kosten Dritter	[Mio. €]
Gesamtprojektkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	43,2	-	-
Ausbau-/Neubaukosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	43,2	davon
		Länder	0,0
		Kommunen	0,0
		Deutsche Bahn	0,0
		Sonstige	0,0
		Summe Dritter	0,0
Erhaltungs- bzw. Ersatzkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	0,0	-	-
Haushaltsrelevante Projektkosten BVWP (Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)	43,2	-	-
Bewertungsrelevante Ausbau-/Neubaukosten (Nettokosten, inkl. Planungskosten, Preisstand 2012²⁾)	40,9	-	-

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	9,7
Umweltbetroffenheit (Modul B)	mittel
Raumordnerische Bedeutung (Modul C)	nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)	mittel

Begründung der Dringlichkeitseinstufung

Das Projekt ist aufgrund des hohen Nutzen-Kosten-Verhältnisses vordringlich. Es erfolgt eine Einstufung in den Vordringlichen Bedarf (VB).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Die B 463 stellt eine wichtige Verkehrsachse zwischen dem östlichen Bodenseegebiet und dem mittleren Schwarzwald dar. Sie verbindet den Raum Balingen (BAB 81, B 27) über Sigmaringen mit der Region Oberschwaben / Bodensee. Durch die Baumaßnahme soll der starke Durchgangsverkehr aus der vorhandenen Ortsdurchfahrt in Albstadt - Lautlingen herausgenommen werden. Somit wird die Ortsdurchfahrt entlastet, das Unfallrisiko und die Umweltbelastungen gemindert. Die Straßenverkehrszählung 2010 ergab für die B 463 eine Verkehrsbelastung von 19.284 Kfz/24h mit einem Schwerverkehrsanteil von 1.188 SV/24h. Nach der Prognose wird die Belastung bis zum Jahr 2020 nochmals um 1.900 bis 2.400 Kfz/24h zunehmen. Derzeit ist der Bestand zweistreifig ausgebaut, in der Ortsdurchfahrt kommt es durch den Querschnitt und der Vielzahl der Anschlüsse zu Staus, vor allem zu den Stoßzeiten. Der Anschluss nach Meßstetten stellt einen Engpass dar, außerdem kommt es dort vermehrt zu Unfällen.

1.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B463-G20-BW_OU_Lautlingen_LP_131108.pdf (3.3MB)
Quelle: Geobasisdaten © Landesamt für Geoinformationen und Landesentwicklung Baden-Württemberg, www.lgl-bw.de , Az.: 2851.9-1/19

Betroffene Kreise

Länderübergreifendes Projekt	nein
Betroffene Bundesländer	Baden-Württemberg
Betroffene Kreise/kreisfreie Städte	Zollernalbkreis
Betroffene Wahlkreise (des Bundes)	Zollernalb - Sigmaringen (295)

1.4 Der Anmeldung zugrundegelegte Alternativenprüfung

In der UVS (1991) wurden neben einer südlichen Umfahrung (Variante 1G.1) eine innerörtliche bahnparallele Trasse (Variante 3C), eine innerörtliche Tunnellösung (Variante 4B) sowie eine optimierte enge nördliche Um-fahrung (Variante 5b) untersucht. Bei der Entscheidungsfindung waren auch verschiedene Alternativen für die von der Stadt Albstadt geplante Ausweisung neuer Gewerbegebiete im Zuge der Flächennutzungsplanfortschreibung (1997) zu berücksichtigen. Trotz der Betroffenheit artenschutzrechtlicher Belange sprechen die Entlastungswirkung und der Gesundheitsschutz der Anwohner entlang der Ortsdurchfahrt, städtebauliche Belange sowie FFH-Belange und Baukosten für die Variante 1G.1. Die aktuellen Untersuchungen zum Vorentwurf zeigten, dass mit Variante 1 G 1 artenschutzrechtliche Verbotstatbestände verknüpft sind, so dass eine Ausnahme gemäß § 45 (7) Bundesnaturschutzgesetz (BNatSchG) erforderlich wird. Die Trassenentscheidung von 1998 wurde deshalb 2010 in enger Abstimmung mit den Rechts- und Naturschutzreferaten des Regierungspräsidiums nochmals überprüft. Die Prüfung ergab, dass es zu Variante 1G.1 keine anderweitigen zumutbaren und zufriedenstellenden Alternativen gibt .

1.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Abb. 2: Kfz-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 3: Lkw-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 4: Kfz-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 5: Lkw-Querschnittsbelastungen des DTV_w im Planfall 2030

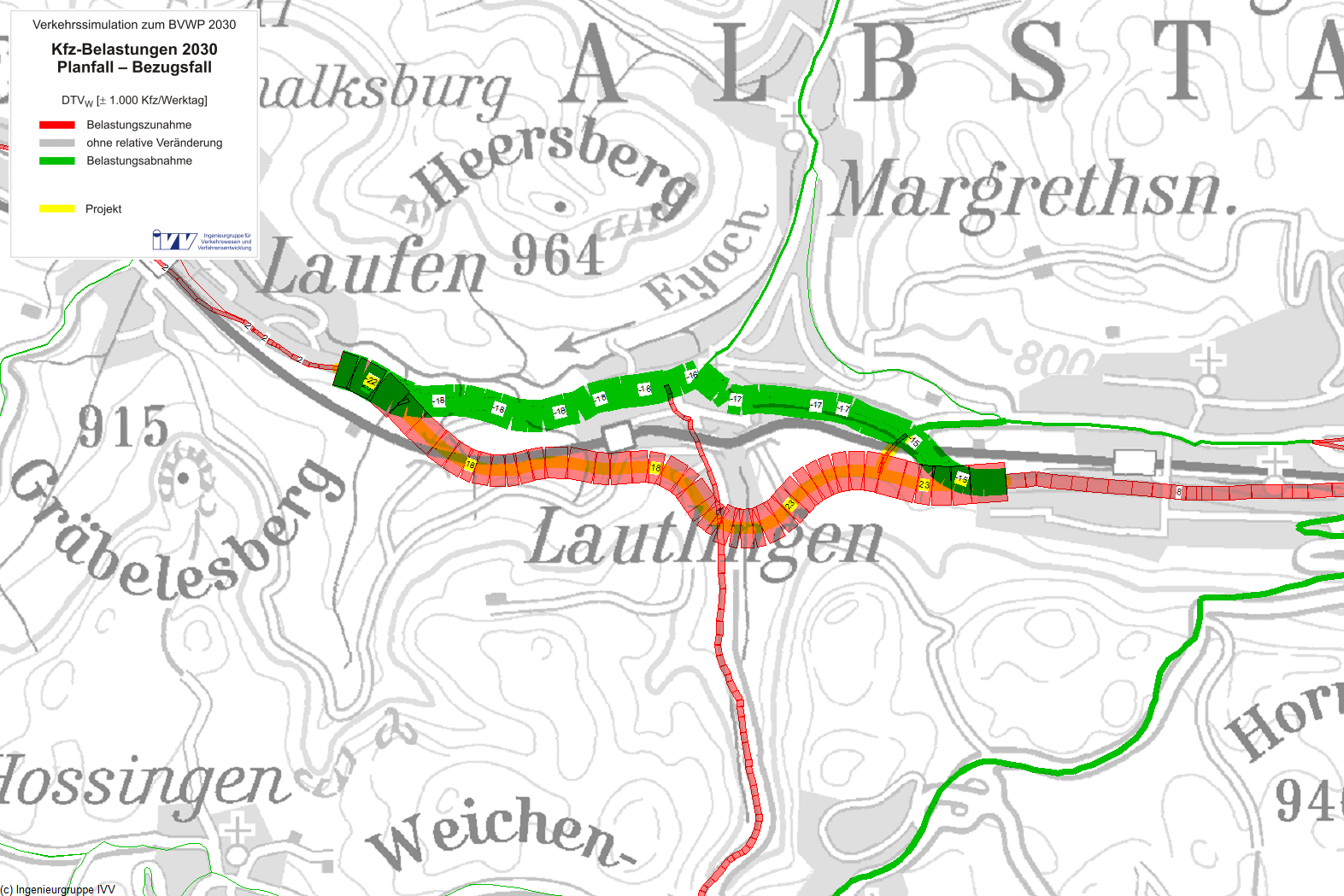

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

1.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße	Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall	0	Kfz/Tag
im Planfall	19.000	Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall	0	%
im Planfall	8	%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)	5,97	Mio. Pkw-km/a
	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,59	Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV	-1,05	Mio. Pkw-h/a
Veränderung der Fahrzeugeinsatzzeiten im PV	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,01	Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-h/a
Veränderung der Reisezeit im PV	-1,49	Mio. Personen-h/a
Veränderung der Reisezeit im PV	(91 % Fahrzweck Privat, 9 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,01	Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)	0,68	Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV	-0,08	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km	-0,04	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km	-0,04	Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin	0,05	Mio. l/a
Diesel	-0,02	Mio. l/a
Gas	0,03	Mio. l/a
Elektro	0,12	Mio. kWh/a

Veränderung der Abgasemissionen (PV+GV)	Pkw	Lkw	Kfz
Stickoxid-Emissionen (NO_x)	-0,45	-1,44	-1,90	t/a
Kohlenmonoxid-Emissionen (CO)	-0,15	-0,65	-0,79	t/a
Kohlendioxid-Emissionen (CO₂)	254,29	-72,70	181,59	t/a
Kohlenwasserstoff-Emissionen (HC)	0,04	-0,03	0,02	t/a
Feinstaub-Emissionen (PM)	0,01	-0,01	0,01	t/a
Schwefeldioxid-Emissionen (SO₂)	0,02	0,00	0,02	t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen der Reisezeitverluste über alle Routen	0,00		Tsd. h/a
Veränderung der Trennwirkungen	1,52		Tsd. Personen-h/a

1.7 Nutzen-Kosten-Analyse (Modul A)

		Jährliche Nutzen [Mio. €/Jahr]	Barwert der Nutzen [Mio. €]
Veränderung der Betriebskosten im Personen- und Güterverkehr	NB	4,228	106,490
Fahrzeugvorhaltekosten		0,567	14,282
Betriebsführungskosten (Personal)		4,760	119,903
Betriebsführungskosten (Betrieb)		-1,100	-27,695
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-0,060	-1,510
Veränderung der Verkehrssicherheit	NS	1,232	31,027
Veränderung der Reisezeit im Personenverkehr	NRZ	8,047	202,687
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min		0,529	13,317
Veränderung der Transportzeit der Ladung im Güterverkehr	NTZ	0,234	5,896
Veränderung der impliziten Nutzen	NI	0,160	4,030
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-0,059	-1,491
Veränderung der Geräuschbelastung	NG	0,205	5,160
Innerorts	NGi	0,417	10,515
Ausserorts	NGa	-0,213	-5,355
Veränderung der Abgasbelastungen	NA	0,010	0,247
Stickoxid-Emissionen (NO_x)	NA1	0,029	0,736
Kohlenmonoxid-Emissionen (CO)	NA2	0,000	0,001
Kohlendioxid-Emissionen (CO₂)	NA3	-0,026	-0,663
Kohlenwasserstoff-Emissionen (HC)	NA4	0,000	-0,001
Feinstaub-Emissionen (PM)	NA5	0,007	0,180
Schwefeldioxid-Emissionen (SO₂)	NA6	0,000	-0,007
Veränderung der innerörtlichen Trennwirkungen	NT	-0,010	-0,245
Veränderung der Zuverlässigkeit	NZ	0,000	0,000
Gesamtnutzen		13,987	352,303

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Planungskosten	5,55	-
Aus- und Neubaukosten	35,32	-
Summe bewertungsrelevanter Investitionskosten	40,86	36,408

Nutzen-Kosten-Verhältnis

Barwert des Nutzens	352,3 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	36,4 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	9,7

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	96 Monate
Dauer der Bauphase	24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	42 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

3,916

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"

mittel

Das Neubauprojekt umgeht Lautlingen in bewegtem Gelände, überwiegend Grünland, im Süden. Südlich liegt ein FFH-Gebiet in der Wirkzone, im Nordwesten ein Vogelschutzgebiet. Eine FFH-Vorprüfung ergab, dass erhebliche Beeinträchtigungen nicht zu erwarten sind. Ein LSG wird im Süden randlich durchfahren, im Osten teilweise gequert. Der westliche Teil des Projekts liegt in Großräumen (Großsäuger-, Wald- und Trockenlebensräume). Ein Kernraum (Waldlebensräume) liegt im Süden in der Wirkzone.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Mio. €/a]	Barwert [Mio. €]
1.1³⁾	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)	-	-	0,417	10,515
	Neubelastung oder stärker betroffen	0	Einw.	-	-
	Entlastung	1.751	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	0,0	Tsd. qm	-0,213	-5,355
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	589,768	t/a	-0,085	-2,154
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	-1,897	t/a	0,029	0,736
	Kohlenmonoxid-Emissionen (CO)	-0,790	t/a	0,000	0,001
	Kohlenwasserstoff-Emissionen (HC)	0,015	t/a	0,000	-0,001
	Feinstaub-Emissionen	0,008	t/a	0,007	0,180
	Schwefeldioxid-Emissionen (SO₂)	0,020	t/a	0,000	-0,007
	Nutzensumme Umwelt				3,916

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr.	Kriterium	Beschreibung				Bewertung
		absolut		Betroffenheit pro Strecken km		je Kriterium
2.1	Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung	1,1	ha	0,25	ha/km	mittel
2.2	Erhebliche Beeinträchtigung von Natura 2000-Gebieten					gering
	Erhebliche Beeinträchtigung nicht ausgeschlossen	0	Anzahl Gebiete	-	-	-
	Erhebliche Beeinträchtigung wahrscheinlich	0	Anzahl Gebiete	-	-	-
2.3	Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250)	0,1	ha	0,02	ha/km	mittel
2.4	Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke)					mittel
	1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume)	2,2	km	0,49	km/km	-
	1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500)	2,2	km	0,49	km/km	-
	1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren	0	Anzahl	-	-	-
	2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken	-	Anzahl	-	-	-
2.5	Flächeninanspruchnahme	17,6	ha	-	-	-
2.6	Durchfahrung von Überschwemmungsgebieten	0,0	km	0,00	km/km	gering
2.7	Durchfahrung von Wasserschutzgebieten	0,0	km	0,00	km/km	gering
2.8	Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR)	0,0	ha	-	-	gering
2.9	Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes	10,0	ha	2,19	ha/km	mittel

Zusätzliche bewertungsrelevante Sachverhalte

1	Trassenführung verursacht nur indirekte Betroffenheiten	-
2	Querungshilfen eingeplant	-
3	Bündelungsmöglichkeit mit bestehenden Vorbelastungen	-
4	Sonstiges:	-
		-
	Die zusätzlichen Sachverhalte führen
	zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-
	zu keiner Veränderung des Ergebnisses	X
	zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Abb. 8: Geschützte Gebiete

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

1.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

1.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine mittlere städtebauliche Bedeutung.

Begründung

Es sind Wirkungen auf mittlerem Niveau ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

	Straßenraumeffekte	Sanierungseffekte	Flächen- und Erschließungseffekte
Wirksamkeitsgrad	45,0%	67,0%	0,0%
Beeinträchtigungsgrad	0,0%	0,0%	0,0%
Wirkungsumfang	2.100 m	1.100 m	0 Einw.
Bewertung der pos. Wirkungen	++	+++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutung	mittel

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
	Innerörtliche Entlastungen stellen sich ein auf	2.100 m (100% Längenanteil)
	Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf	1.000 m (45% Längenanteil)
	Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen: Albstadt-Lautlingen
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
	Innerörtliche Entlastungen stellen sich ein auf	1.100 m (100% Längenanteil)
	Entlastungen, die dabei zu signifikanten Erhöhungen der Sanierungspotentiale beitragen, stellen sich ein auf	800 m (67% Längenanteil)
	Ortslagen, in denen sich signifikante Erhöhungen der Sanierungspotentiale einstellen: Albstadt-Lautlingen
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
	Verbesserungen stellen sich ein für	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
	Beeinträchtigende Wirkungen stellen sich ein für	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-

Abb. 10: Städtebauliche Beurteilung

Abb. 11: Legende zu Abbildung 10

1.11 Ergänzende Betrachtungen
