1 Gesamtprojekt

B 437 OU Varel

1.1 Übersicht

Abb. 1: Lage der Maßnahme

1.2 Grunddaten

Projektnummer	B437-G10-NI
Bundesland	Niedersachsen
Straße	B 437
Verbindungsfunktionsstufe 0/1	Ja
Anzahl der Teilprojekte	0
Länge	5,7 km
Bautyp(en), Bauziel(e)	2-streifiger Neubau
Planungsstände¹⁾	ohne Planungsbeginn seit 30.09.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 2030	0 Kfz/24h
im Planfall 2030	5.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufung

Weiterer Bedarf mit Planungsrecht (WB*)

Kostenbestandteile	[Mio. €]	Kosten Dritter	[Mio. €]
Gesamtprojektkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	26,0	-	-
Ausbau-/Neubaukosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	26,0	davon
		Länder	0,0
		Kommunen	0,0
		Deutsche Bahn	0,0
		Sonstige	0,0
		Summe Dritter	0,0
Erhaltungs- bzw. Ersatzkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	0,0	-	-
Haushaltsrelevante Projektkosten BVWP (Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)	26,0	-	-
Bewertungsrelevante Ausbau-/Neubaukosten (Nettokosten, inkl. Planungskosten, Preisstand 2012²⁾)	25,3	-	-

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	1,5
Umweltbetroffenheit (Modul B)	mittel
Raumordnerische Bedeutung (Modul C)	nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)	unbedeutend

Begründung der Dringlichkeitseinstufung

Das Projekt ist wirtschaftlich und wird dem Weiteren Bedarf mit Planungsrecht (WB*) zugewiesen, damit mit der Planung unmittelbar begonnen werden kann.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Die B437 im Raum Varel weist als Ost-West-Transitstrecke zw. der A27 und A29 in der Ortsdurchfahrt Varel hohe Verkehrsbelastungen mit hohen Schwerverkehrsanteilen auf. Es ist zu erwarten, dass durch die allgemeine Entwicklung des Verkehrs und die Entwicklungen im Raum, z.B. Jade-Weser-Port, das Verkehrsaufkommen weiter ansteigen wird. Die Projektbegründung basiert auch auf dem Verfahren zur Bewertung von OD (UVO). Erhebungszeitraum: Verkehrszahlen: 2005, Unfalldaten: 2005-2007, Sonstiges: ab 1992. Im Bereich der bestehenden OD Varel ergeben sich erhebliche Mängel. Der DTV liegt abschnittsweise bei etwa 15000 Kfz/24 h mit einem Lkw-Anteil von 7,9 %. In einigen Abschnitten der OD wurden auffällig viele Unfälle mit Personenschaden, festgestellt. Die V 85% liegt mit 70 km/h abschnittsweise deutlich über der zulässigen Höchstgeschwindigkeit von 50 km/h. Bedingt durch Halte an plangleichen Knotenpunkten liegt die mittlere Reisegeschwindigkeit in einigen Abschnitten der bestehenden OD lediglich bei 21 km/h. Nennenswerte Mängel im Straßenumfeld ergeben sich durch einen deutlich erhöhten Grad der Lärmimmissionen (68,6 dB(A) am Tag, 61,2 dB(A) in der Nacht) und die durch Fahrzeuge hervorgerufenen Abgasimmissionen (6,1 CO2 mg/m³). Die geplante Maßnahme führt in allen Bereichen zu der angestrebten Entlastung der OD.

1.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B437-G10-NI_Lageplan_01.pdf (2.1MB)
Quelle: © Landesvermessungsamt Niedersachsen

Betroffene Kreise

Länderübergreifendes Projekt	nein
Betroffene Bundesländer	Niedersachsen
Betroffene Kreise/kreisfreie Städte	Friesland, Landkreis
Betroffene Wahlkreise (des Bundes)	Friesland - Wilhelmshaven - Wittmund (26)

1.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Verschiedene Alternativrouten wurden im Rahmen einer Verkehrswirtschaftlichen Untersuchung betrachtet (siehe unter Weitere Hinweise zum Projekt). Sinnvolle Alternativrouten wurden darin aufgrund vorhandener und geplanter Bebauung, hoher Kosten, deutlicher Mehrlängen, umweltfachlicher und raumordnerischer Belange und geringerer verkehrlicher Wirkungen nicht gefunden.

1.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Abb. 2: Kfz-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 3: Lkw-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 4: Kfz-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 5: Lkw-Querschnittsbelastungen des DTV_w im Planfall 2030

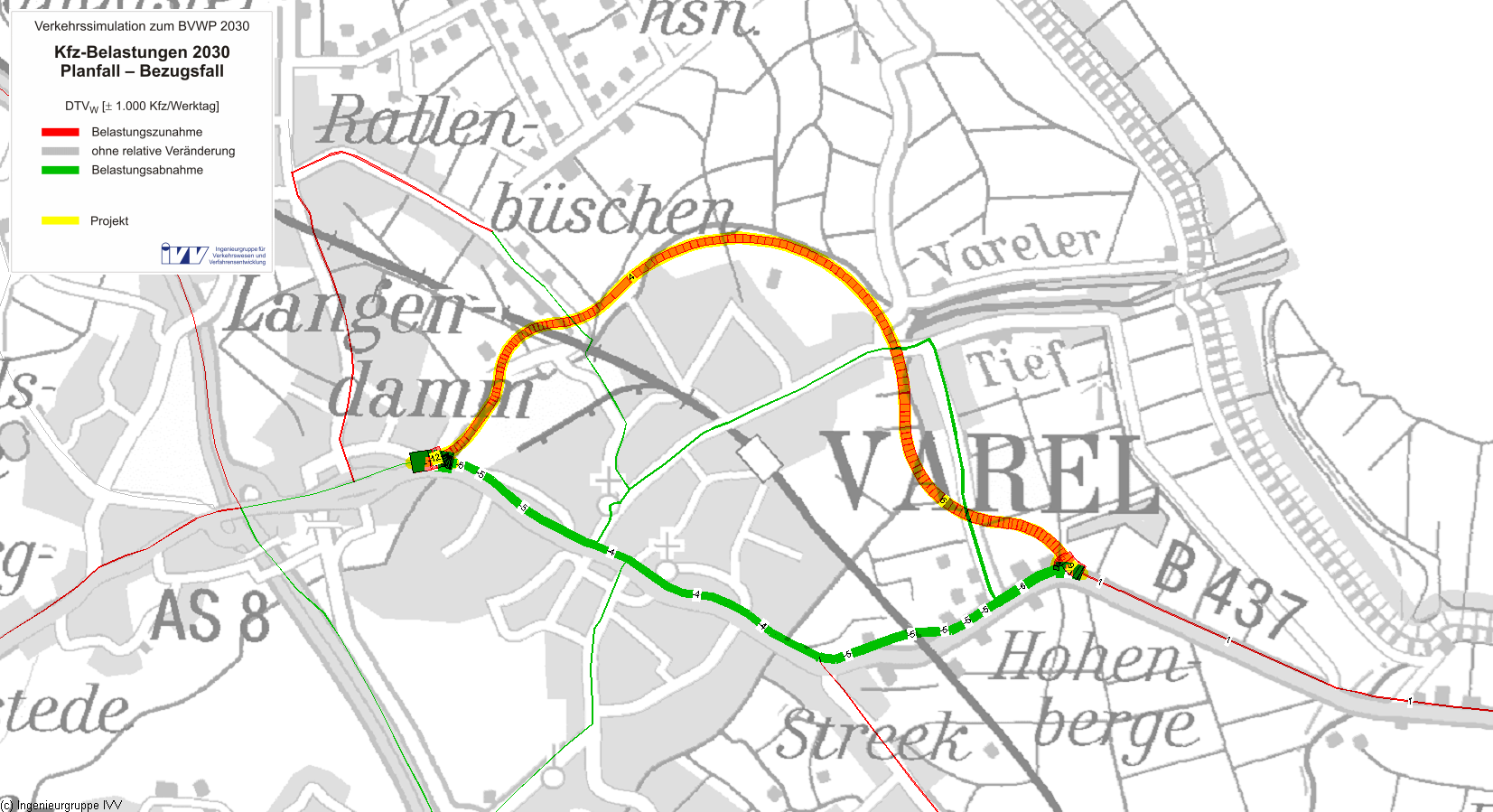

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

1.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße	Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall	0	Kfz/Tag
im Planfall	5.000	Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall	0	%
im Planfall	22	%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)	0,16	Mio. Pkw-km/a
	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV	-0,09	Mio. Pkw-h/a
Veränderung der Fahrzeugeinsatzzeiten im PV	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-h/a
Veränderung der Reisezeit im PV	-0,13	Mio. Personen-h/a
Veränderung der Reisezeit im PV	(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)	0,55	Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV	-0,02	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km	-0,01	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km	-0,01	Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin	-0,08	Mio. l/a
Diesel	-0,02	Mio. l/a
Gas	-0,03	Mio. l/a
Elektro	0,00	Mio. kWh/a

Veränderung der Abgasemissionen (PV+GV)	Pkw	Lkw	Kfz
Stickoxid-Emissionen (NO_x)	-0,48	-0,54	-1,02	t/a
Kohlenmonoxid-Emissionen (CO)	-4,67	-0,03	-4,69	t/a
Kohlendioxid-Emissionen (CO₂)	-428,59	100,78	-327,82	t/a
Kohlenwasserstoff-Emissionen (HC)	-0,03	-0,00	-0,03	t/a
Feinstaub-Emissionen (PM)	-0,01	0,00	-0,01	t/a
Schwefeldioxid-Emissionen (SO₂)	-0,00	0,00	-0,00	t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen der Reisezeitverluste über alle Routen	8,71		Tsd. h/a
Veränderung der Trennwirkungen	-18,85		Tsd. Personen-h/a

1.7 Nutzen-Kosten-Analyse (Modul A)

		Jährliche Nutzen [Mio. €/Jahr]	Barwert der Nutzen [Mio. €]
Veränderung der Betriebskosten im Personen- und Güterverkehr	NB	0,677	14,730
Fahrzeugvorhaltekosten		0,120	2,608
Betriebsführungskosten (Personal)		0,609	13,255
Betriebsführungskosten (Betrieb)		-0,052	-1,133
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-0,055	-1,199
Veränderung der Verkehrssicherheit	NS	-0,143	-3,109
Veränderung der Reisezeit im Personenverkehr	NRZ	0,691	15,023
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min		0,053	1,149
Veränderung der Transportzeit der Ladung im Güterverkehr	NTZ	0,058	1,253
Veränderung der impliziten Nutzen	NI	0,000	0,000
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-0,047	-1,016
Veränderung der Geräuschbelastung	NG	-0,016	-0,343
Innerorts	NGi	0,153	3,328
Ausserorts	NGa	-0,169	-3,671
Veränderung der Abgasbelastungen	NA	0,068	1,480
Stickoxid-Emissionen (NO_x)	NA1	0,016	0,342
Kohlenmonoxid-Emissionen (CO)	NA2	0,000	0,006
Kohlendioxid-Emissionen (CO₂)	NA3	0,048	1,034
Kohlenwasserstoff-Emissionen (HC)	NA4	0,000	0,001
Feinstaub-Emissionen (PM)	NA5	0,004	0,097
Schwefeldioxid-Emissionen (SO₂)	NA6	0,000	0,000
Veränderung der innerörtlichen Trennwirkungen	NT	0,121	2,624
Veränderung der Zuverlässigkeit	NZ	0,116	2,531
Gesamtnutzen		1,470	31,974

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Planungskosten	3,80	-
Aus- und Neubaukosten	21,53	-
Summe bewertungsrelevanter Investitionskosten	25,33	21,427

Nutzen-Kosten-Verhältnis

Barwert des Nutzens	32,0 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	21,4 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	1,5

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	114 Monate
Dauer der Bauphase	24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	38 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

0,121

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"

mittel

Die OU Varel wird in einem Nordbogen im den Siedlungsbereich geführt. Der Trassenverlauf ist zum Großteil parallel dem Verlauf der Gewässer Nordener und Südender Lenke angeordnet. Die weitere Flächeninanspruchnahme beschränkt sich auf Flächen der Ortslage und offene Grünlandbereiche. Die Trassierung verläuft ebenfalls parallel zu einem Vogelschutzgebiet bzw. endet unmittelbar an diesem. Erhebliche Beeinträchtigungen aufgrund indirekter Wirkungen können nicht ausgeschlossen werden. Im Zuge der Trassenführung wird ein Großraum im Lebensraumnetzwerk der Feuchtlebensräume angeschnitten und ein Kernraum durch die Wirkzone des Projekts beeinträchtigt. Durch die Wirkzone sind weiterhin zwei LSG betroffen.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Mio. €/a]	Barwert [Mio. €]
1.1³⁾	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)	-	-	0,153	3,328
	Neubelastung oder stärker betroffen	316	Einw.	-	-
	Entlastung	343	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	0,0	Tsd. qm	-0,169	-3,671
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	-5,779	t/a	0,001	0,018
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	-1,022	t/a	0,016	0,342
	Kohlenmonoxid-Emissionen (CO)	-4,692	t/a	0,000	0,006
	Kohlenwasserstoff-Emissionen (HC)	-0,025	t/a	0,000	0,001
	Feinstaub-Emissionen	-0,009	t/a	0,004	0,097
	Schwefeldioxid-Emissionen (SO₂)	-0,001	t/a	0,000	0,000
	Nutzensumme Umwelt				0,121

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr.	Kriterium	Beschreibung				Bewertung
		absolut		Betroffenheit pro Strecken km		je Kriterium
2.1	Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung	0,0	ha	0,00	ha/km	gering
2.2	Erhebliche Beeinträchtigung von Natura 2000-Gebieten					mittel
	Erhebliche Beeinträchtigung nicht ausgeschlossen	1	Anzahl Gebiete	-	-	-
	Erhebliche Beeinträchtigung wahrscheinlich	0	Anzahl Gebiete	-	-	-
2.3	Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250)	0,1	ha	0,01	ha/km	mittel
2.4	Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke)					mittel
	1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume)	0,3	km	0,06	km/km	-
	1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500)	0,0	km	0,00	km/km	-
	1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren	0	Anzahl	-	-	-
	2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken	-	Anzahl	-	-	-
2.5	Flächeninanspruchnahme	19,3	ha	-	-	-
2.6	Durchfahrung von Überschwemmungsgebieten	0,0	km	0,00	km/km	gering
2.7	Durchfahrung von Wasserschutzgebieten	0,0	km	0,00	km/km	gering
2.8	Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR)	0,0	ha	-	-	gering
2.9	Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes	1,4	ha	0,24	ha/km	mittel

Zusätzliche bewertungsrelevante Sachverhalte

1	Trassenführung verursacht nur indirekte Betroffenheiten	-
2	Querungshilfen eingeplant	-
3	Bündelungsmöglichkeit mit bestehenden Vorbelastungen	-
4	Sonstiges:	-
		-
	Die zusätzlichen Sachverhalte führen
	zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-
	zu keiner Veränderung des Ergebnisses	X
	zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Abb. 8: Geschützte Gebiete

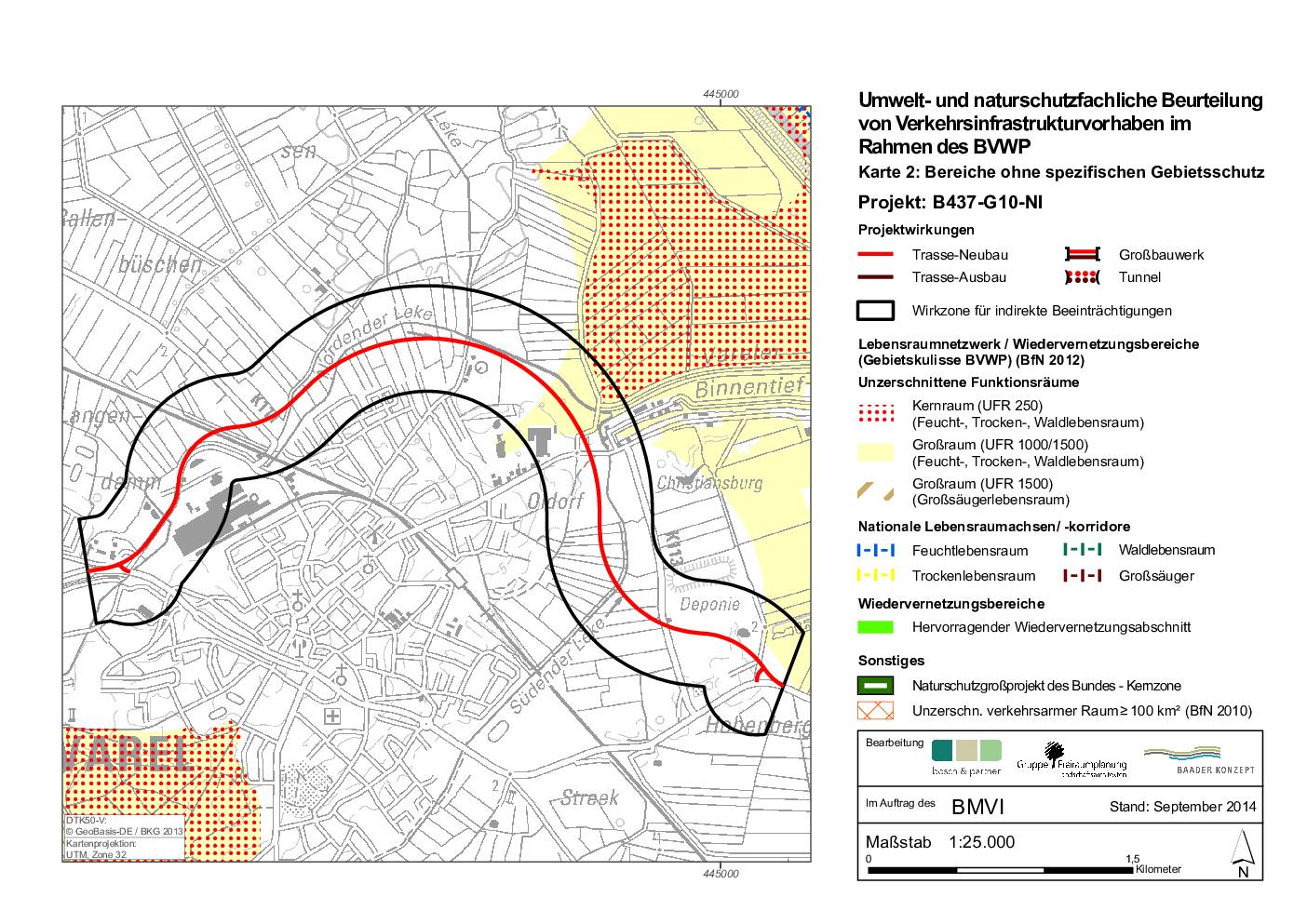

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

1.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

1.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt keine städtebauliche Bedeutung.

Begründung

Es sind keine oder nur geringe Wirkungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

	Straßenraumeffekte	Sanierungseffekte	Flächen- und Erschließungseffekte
Wirksamkeitsgrad	0,0%	0,0%	0,0%
Beeinträchtigungsgrad	0,0%	0,0%	0,0%
Wirkungsumfang	1.800 m	0 m	0 Einw.
Bewertung der pos. Wirkungen
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutung	unbedeutend

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
	Innerörtliche Entlastungen stellen sich ein auf	1.800 m (100% Längenanteil)
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
	Innerörtliche Entlastungen stellen sich ein auf	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
	Verbesserungen stellen sich ein für	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
	Beeinträchtigende Wirkungen stellen sich ein für	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-

1.11 Ergänzende Betrachtungen
