4 Teilprojekt 3

B 32 OU Staig

4.1 Übersicht

Abb. 1: Lage der Maßnahme

4.2 Grunddaten

Projektnummer	B32-G10-BW-T3-BW
Bundesland	Baden-Württemberg
Straße	B 32
Verbindungsfunktionsstufe 0/1	Ja
Anzahl der Teilprojekte	0
Länge	1,8 km
Bautyp(en), Bauziel(e)	2-streifiger Neubau
Planungsstände¹⁾	ohne Planungsbeginn seit 22.07.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 2030	0 Kfz/24h
im Planfall 2030	11.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufung

Vordringlicher Bedarf (VB)

Kostenbestandteile	[Mio. €]	Kosten Dritter	[Mio. €]
Gesamtprojektkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	25,9	-	-
Ausbau-/Neubaukosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	25,9	davon
		Länder	0,0
		Kommunen	0,0
		Deutsche Bahn	0,0
		Sonstige	0,0
		Summe Dritter	0,0
Erhaltungs- bzw. Ersatzkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	0,0	-	-
Haushaltsrelevante Projektkosten BVWP (Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)	25,9	-	-
Bewertungsrelevante Ausbau-/Neubaukosten (Nettokosten, inkl. Planungskosten, Preisstand 2012²⁾)	25,0	-	-

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	3,4
Umweltbetroffenheit (Modul B)	mittel
Raumordnerische Bedeutung (Modul C)	nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)	unbedeutend

Begründung der Dringlichkeitseinstufung

Einstufung in den Vordringlichen Bedarf (VB). Das Projekt leistet mit dem Neubau einen Beitrag zur Erhöhung der Leistungsfähigkeit und Verkehrssicherheit.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Die B 32 stellt in der Netzkonzeption des Landes eine wichtige großräumige Nord-Süd Hauptverbindungsachse zwischen den Räumen Bad Saulgau und Weingarten/Ravensburg dar. Die Verbesserung der Verkehrsqualität zielt darauf ab, wichtige Verbindungen im Ländlichen Raum und deren Erschließungsfunktion zu stärken. Die festgesetzte OD ist ca. 620 m lang, zwischen den OD-Schildern 750 m. Die gestreckte Linienführung verführt zu schnellem Fahren. An den einmündenden Straßen und Zufahrten besteht verstärkte Unfallgefahr. Mit einer Verkehrsbelastung des Abschnittes gemäß Straßenverkehrszählung 2010 mit einem DTV von 12.889 Kfz/24h und einem Schwerverkehrsanteil von 770 SV/24h wird die Ortsdurchfahrt entlastet, Lärm- und Schadstoffemissionen reduziert und Unfallrisiken gemindert. Die Verkehrsqualität für den übergeordneten Verkehr wird erhöht.

4.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B32_G10_BW_T3_BW_OU_Staig_LP_131210.pdf (688.6KB)
Quelle: Geobasisdaten © Landesamt für Geoinformationen und Landesentwicklung Baden-Württemberg, www.lgl-bw.de , Az.: 2851.9-1/19

Betroffene Kreise

Länderübergreifendes Projekt	nein
Betroffene Bundesländer	Baden-Württemberg
Betroffene Kreise/kreisfreie Städte	Ravensburg, Landkreis
Betroffene Wahlkreise (des Bundes)	Ravensburg (294)

4.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Ortsumfahrung: Die OU kann das raumordnerische Ziel, die Verkehrsqualität zu verbessern, gewährleisten, daneben bewirkt sie auch eine Entlastung der OD. Allerdings ist sie bedingt durch die vorhandene Topografie sehr teuer (Talbrücke und Tunnel), und die Eingriffe in schutzwürdige Bereiche erfordern die Prüfung von Alternativen. Die OD erfüllt nicht die raumordnerischen Vorgaben und es findet keine Verkehrsentlastung statt. Um die vorhandene Situation zu entschärfen wären Maßnahmen zur Verbesserung der Verkehrssicherheit, Lärmschutz und ggf. Weiteres, notwendig. Da die angrenzende Bebauung und Nutzung weitgehend weg von der OD orientiert ist, wäre zu prüfen, ob diese als Alternative - mit entsprechenden Abstrichen an den Zielen der Landeskonzeption - denkbar wäre.

4.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Abb. 2: Kfz-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 3: Lkw-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 4: Kfz-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 5: Lkw-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

4.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße	Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall	0	Kfz/Tag
im Planfall	11.000	Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall	0	%
im Planfall	14	%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)	0,05	Mio. Pkw-km/a
	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,01	Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV	-0,17	Mio. Pkw-h/a
Veränderung der Fahrzeugeinsatzzeiten im PV	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-h/a
Veränderung der Reisezeit im PV	-0,24	Mio. Personen-h/a
Veränderung der Reisezeit im PV	(91 % Fahrzweck Privat, 9 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)	-0,14	Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV	-0,03	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km	-0,02	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km	-0,01	Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin	-0,02	Mio. l/a
Diesel	-0,06	Mio. l/a
Gas	-0,01	Mio. l/a
Elektro	0,00	Mio. kWh/a

Veränderung der Abgasemissionen (PV+GV)	Pkw	Lkw	Kfz
Stickoxid-Emissionen (NO_x)	-0,11	-0,36	-0,47	t/a
Kohlenmonoxid-Emissionen (CO)	-0,84	-0,20	-1,04	t/a
Kohlendioxid-Emissionen (CO₂)	-110,02	-140,34	-250,36	t/a
Kohlenwasserstoff-Emissionen (HC)	-0,01	-0,01	-0,02	t/a
Feinstaub-Emissionen (PM)	-0,00	-0,00	-0,00	t/a
Schwefeldioxid-Emissionen (SO₂)	0,00	-0,00	-0,00	t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen der Reisezeitverluste über alle Routen	0,00		Tsd. h/a
Veränderung der Trennwirkungen	-0,34		Tsd. Personen-h/a

4.7 Nutzen-Kosten-Analyse (Modul A)

		Jährliche Nutzen [Mio. €/Jahr]	Barwert der Nutzen [Mio. €]
Veränderung der Betriebskosten im Personen- und Güterverkehr	NB	1,291	31,208
Fahrzeugvorhaltekosten		0,169	4,082
Betriebsführungskosten (Personal)		1,027	24,822
Betriebsführungskosten (Betrieb)		0,095	2,304
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-0,252	-6,092
Veränderung der Verkehrssicherheit	NS	0,522	12,630
Veränderung der Reisezeit im Personenverkehr	NRZ	1,300	31,425
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min		0,000	0,000
Veränderung der Transportzeit der Ladung im Güterverkehr	NTZ	0,069	1,675
Veränderung der impliziten Nutzen	NI	0,002	0,048
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-0,020	-0,479
Veränderung der Geräuschbelastung	NG	0,010	0,235
Innerorts	NGi	0,070	1,684
Ausserorts	NGa	-0,060	-1,449
Veränderung der Abgasbelastungen	NA	0,045	1,094
Stickoxid-Emissionen (NO_x)	NA1	0,007	0,175
Kohlenmonoxid-Emissionen (CO)	NA2	0,000	0,002
Kohlendioxid-Emissionen (CO₂)	NA3	0,036	0,877
Kohlenwasserstoff-Emissionen (HC)	NA4	0,000	0,001
Feinstaub-Emissionen (PM)	NA5	0,002	0,039
Schwefeldioxid-Emissionen (SO₂)	NA6	0,000	0,000
Veränderung der innerörtlichen Trennwirkungen	NT	0,002	0,052
Veränderung der Zuverlässigkeit	NZ	0,000	0,000
Gesamtnutzen		2,970	71,788

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Planungskosten	3,79	-
Aus- und Neubaukosten	21,23	-
Summe bewertungsrelevanter Investitionskosten	25,02	21,411

Nutzen-Kosten-Verhältnis

Barwert des Nutzens	71,8 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	21,4 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	3,4

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	138 Monate
Dauer der Bauphase	48 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	44 Jahre

4.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

0,850

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"

mittel

Rund die Hälfte des Neubauprojekts der OU Staig verläuft durch einen Waldkomplex. Die andere Hälfte verläuft durch landwirtschaftlich genutzte Bereiche. Der Waldkomplex ist als FFH-Gebiet ausgewiesen. Trotz einer Untertunnelung und einer Großbrücke kommt es zu Eingriffen in das Gebiet. Indirekte Auswirkungen auf ein weiteres großflächiges FFH-Gebiet, in dem die Strecke wieder in die Bestandsstrecke einfädelt, können aufgrund der bestehenden Vorbelastung und der geringen Überlagerung mit der Wirkzone ausgeschlossen werden. Weiterhin liegt das Projekt auf gesamter Länge innerhalb eines Großsäugerfunktionsraums.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Mio. €/a]	Barwert [Mio. €]
1.1³⁾	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)	-	-	0,070	1,684
	Neubelastung oder stärker betroffen	794	Einw.	-	-
	Entlastung	1.100	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	0,0	Tsd. qm	-0,060	-1,449
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	-113,792	t/a	0,016	0,398
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	-0,469	t/a	0,007	0,175
	Kohlenmonoxid-Emissionen (CO)	-1,038	t/a	0,000	0,002
	Kohlenwasserstoff-Emissionen (HC)	-0,021	t/a	0,000	0,001
	Feinstaub-Emissionen	-0,003	t/a	0,002	0,039
	Schwefeldioxid-Emissionen (SO₂)	-0,001	t/a	0,000	0,000
	Nutzensumme Umwelt				0,850

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr.	Kriterium	Beschreibung				Bewertung
		absolut		Betroffenheit pro Strecken km		je Kriterium
2.1	Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung	1,6	ha	0,95	ha/km	mittel
2.2	Erhebliche Beeinträchtigung von Natura 2000-Gebieten					hoch
	Erhebliche Beeinträchtigung nicht ausgeschlossen	0	Anzahl Gebiete	-	-	-
	Erhebliche Beeinträchtigung wahrscheinlich	1	Anzahl Gebiete	-	-	-
2.3	Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250)	0,0	ha	0,00	ha/km	gering
2.4	Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke)					mittel
	1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume)	0,0	km	0,00	km/km	-
	1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500)	0,8	km	0,48	km/km	-
	1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren	0	Anzahl	-	-	-
	2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken	-	Anzahl	-	-	-
2.5	Flächeninanspruchnahme	4,5	ha	-	-	-
2.6	Durchfahrung von Überschwemmungsgebieten	0,0	km	0,00	km/km	gering
2.7	Durchfahrung von Wasserschutzgebieten	0,0	km	0,00	km/km	gering
2.8	Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR)	0,0	ha	-	-	gering
2.9	Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes	0,0	ha	0,00	ha/km	gering

Zusätzliche bewertungsrelevante Sachverhalte

1	Trassenführung verursacht nur indirekte Betroffenheiten	-
2	Querungshilfen eingeplant	-
3	Bündelungsmöglichkeit mit bestehenden Vorbelastungen	-
4	Sonstiges:	-
		-
	Die zusätzlichen Sachverhalte führen
	zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-
	zu keiner Veränderung des Ergebnisses	X
	zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Abb. 8: Geschützte Gebiete

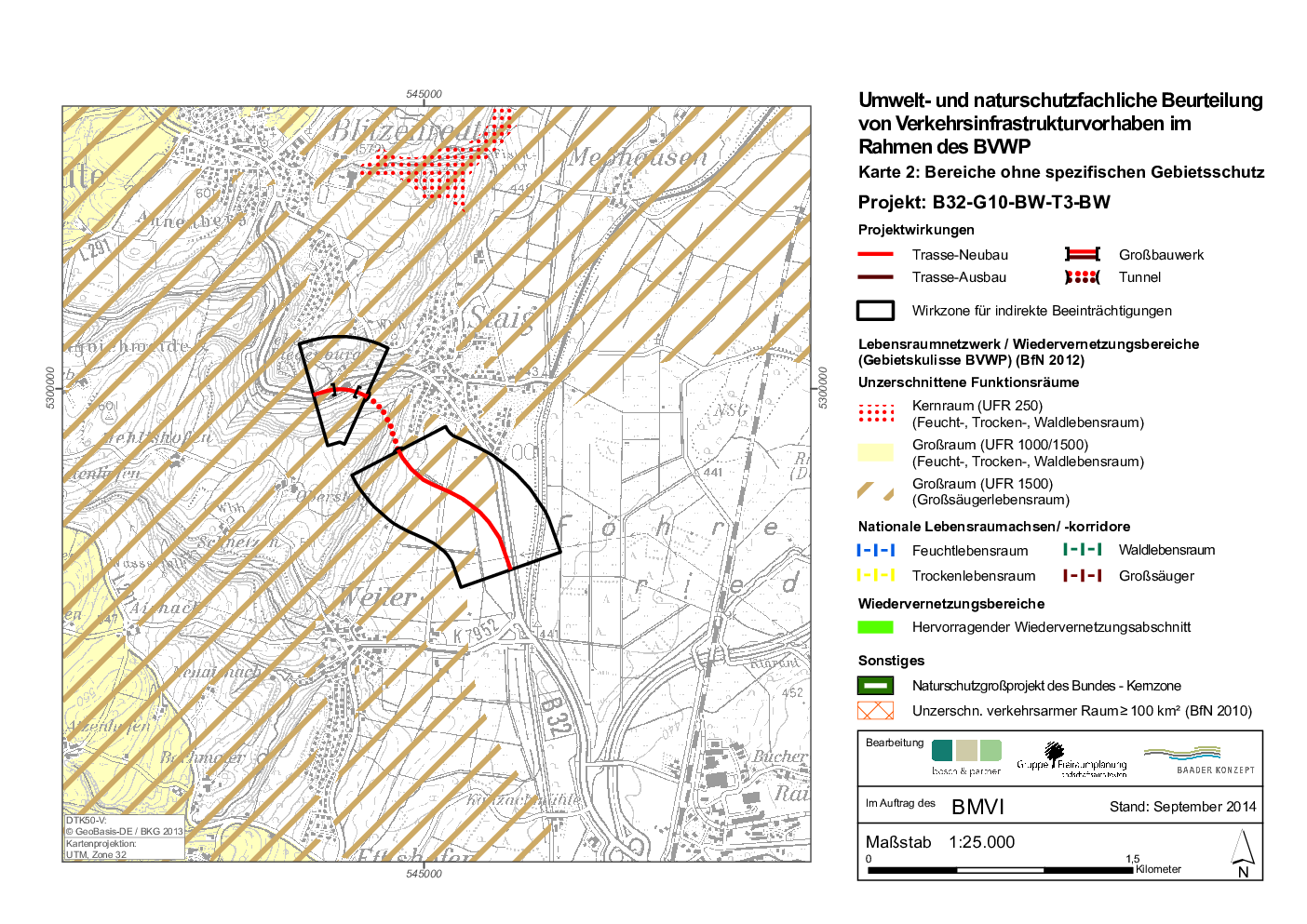

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

4.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

4.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt keine städtebauliche Bedeutung.

Begründung

Es sind keine oder nur geringe Wirkungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

	Straßenraumeffekte	Sanierungseffekte	Flächen- und Erschließungseffekte
Wirksamkeitsgrad	0,0%	0,0%	0,0%
Beeinträchtigungsgrad	0,0%	0,0%	0,0%
Wirkungsumfang	800 m	0 m	0 Einw.
Bewertung der pos. Wirkungen
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutung	unbedeutend

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
	Innerörtliche Entlastungen stellen sich ein auf	300 m (41% Längenanteil)
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
	Innerörtliche Entlastungen stellen sich ein auf	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
	Verbesserungen stellen sich ein für	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	500 m (59% Längenanteil)
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
	Beeinträchtigende Wirkungen stellen sich ein für	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-

4.11 Ergänzende Betrachtungen
