4 Teilprojekt 3

B 279 OU Junkersdorf/Pfarrweisach

4.1 Übersicht

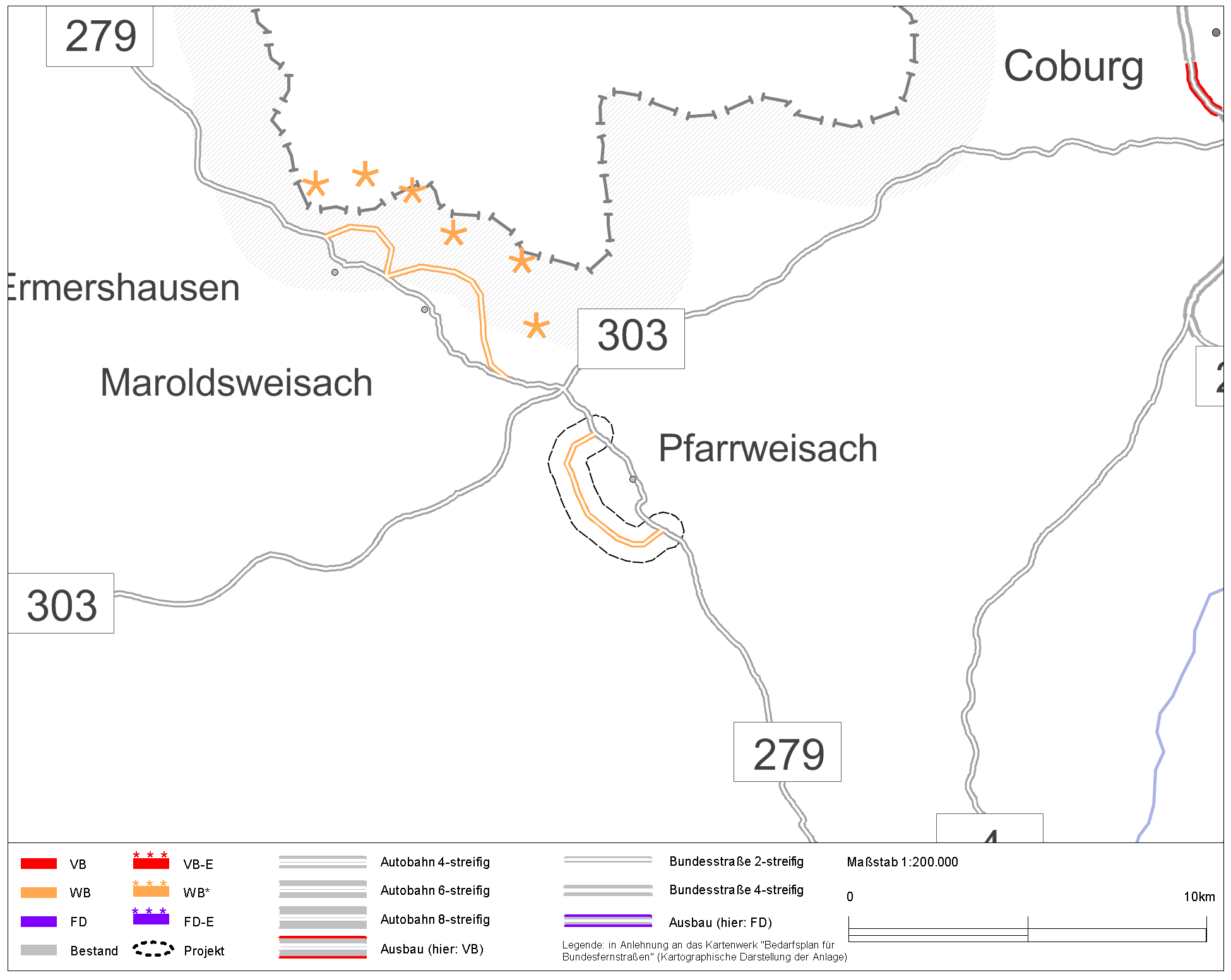

Abb. 1: Lage der Maßnahme

4.2 Grunddaten

Projektnummer	B279-G012-BY-T03-BY
Bundesland	Bayern
Straße	B 279
Verbindungsfunktionsstufe 0/1	Nein
Anzahl der Teilprojekte	0
Länge	3,8 km
Bautyp(en), Bauziel(e)	2-streifiger Neubau
Planungsstände¹⁾	ohne Planungsbeginn seit 31.07.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 2030	0 Kfz/24h
im Planfall 2030	4.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufung

Weiterer Bedarf (WB)

Kostenbestandteile	[Mio. €]	Kosten Dritter	[Mio. €]
Gesamtprojektkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	9,6	-	-
Ausbau-/Neubaukosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	9,6	davon
		Länder	0,0
		Kommunen	0,0
		Deutsche Bahn	0,0
		Sonstige	0,0
		Summe Dritter	0,0
Erhaltungs- bzw. Ersatzkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	0,0	-	-
Haushaltsrelevante Projektkosten BVWP (Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)	9,6	-	-
Bewertungsrelevante Ausbau-/Neubaukosten (Nettokosten, inkl. Planungskosten, Preisstand 2012²⁾)	9,3	-	-

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	1,8
Umweltbetroffenheit (Modul B)	mittel
Raumordnerische Bedeutung (Modul C)	nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)	mittel

Begründung der Dringlichkeitseinstufung

Aufgrund des Nutzen-Kosten-Verhältnisses ist das Projekt ausreichend wirtschaftlich. Es erfolgt eine Einstufung in den Weiteren Bedarf (WB).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Entlastung der Ortsdurchfahrten vom hohen Schwerverkehr.| Die Notwendigkeit des Projektes begründet sich insbesondere dadurch, dass die best. B 279 dem Anspruch an die verkehrlichen Ziele in diesem Streckenabschnitt nicht gerecht wird, dem weiträumigen Verkehr zu dienen.| Erhebliche Mängel in der unstetigen Linienführung sowohl lage- als auch höhenmäßig und zu schmaler Querschnitt mit Fahrbahnbreiten bis zu 6,50 m sowie teilweise fehlende oder unzureichend breite Gehwege.| Verbesserung der Verkehrssicherheit und Verkehrsqualität im Zuge der B279.| Hohe Lärm- und Schadstoffbelastung sowie der nicht unerheblichen Erschütterungen, der die Anwohner in den Ortsdurchfahrten von Junkersdorf und Pfarrweisach ausgesetzt sind.| Mögliche Aufwertung der Aufenthaltsfunktion mit erheblicher Qualitätsverbesserung des Wohnumfeldes aufgrund der starken Reduzierung des Verkehrsaufkommens in den Ortsdurchfahrten Junkersdorf und Pfarrweisach.

4.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B279-G012-BY-T03-BY_2016-06-20_Lageplan.pdf (676.1KB)
Quelle: Bayerische Straßenbauverwaltung

Betroffene Kreise

Länderübergreifendes Projekt	nein
Betroffene Bundesländer	Bayern
Betroffene Kreise/kreisfreie Städte	Haßberge, Landkreis
Betroffene Wahlkreise (des Bundes)	Bad Kissingen (248)

4.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Im Rahmen der Voruntersuchung wurden sowohl für Junkersdorf als auch für Pfarrweisach verschiedene kleinräumige Trassenvarianten überprüft. Mit einer Westumfahrung von Junkersdorf (Westvariante) und der Trassenführung der B279 auf der ehemaligen Bahntrasse in Pfarrweisach (Variante-Bahnlinie) sollte die Entlastung der Ortsdurchfahrten mittels kleinräumiger Trassenvarianten, in relativ konfliktarmen Bereichen, außerhalb des Bedarfsplanes, erfolgen. Mit Beschluss des Gemeinderates Pfarrweisach vom 22.10.2009 wurde die Wahltrasse auf der ehemaligen Bahntrasse als Umgehungstrasse für Pfarrweisach abgelehnt und stattdessen eine großräumige Ortsumgehung im Westen von Junkersdorf und Pfarrweisach vorgeschlagen. Diese von der Gemeinde vorgeschlagene Linienführung soll nun im Rahmen der Bedarfsplanfortschreibung angemeldet werden.

4.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Abb. 2: Kfz-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 3: Lkw-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 4: Kfz-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 5: Lkw-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

4.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße	Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall	0	Kfz/Tag
im Planfall	4.000	Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall	0	%
im Planfall	16	%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)	-0,39	Mio. Pkw-km/a
	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV	-0,03	Mio. Pkw-h/a
Veränderung der Fahrzeugeinsatzzeiten im PV	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-h/a
Veränderung der Reisezeit im PV	-0,05	Mio. Personen-h/a
Veränderung der Reisezeit im PV	(92 % Fahrzweck Privat, 8 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)	-0,04	Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV	-0,01	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km	0,01	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km	-0,01	Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin	-0,02	Mio. l/a
Diesel	-0,03	Mio. l/a
Gas	-0,01	Mio. l/a
Elektro	-0,01	Mio. kWh/a

Veränderung der Abgasemissionen (PV+GV)	Pkw	Lkw	Kfz
Stickoxid-Emissionen (NO_x)	-0,09	-0,08	-0,17	t/a
Kohlenmonoxid-Emissionen (CO)	-1,15	-0,09	-1,23	t/a
Kohlendioxid-Emissionen (CO₂)	-117,94	-32,81	-150,75	t/a
Kohlenwasserstoff-Emissionen (HC)	-0,02	-0,00	-0,02	t/a
Feinstaub-Emissionen (PM)	0,00	0,00	0,00	t/a
Schwefeldioxid-Emissionen (SO₂)	-0,00	0,00	-0,00	t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen der Reisezeitverluste über alle Routen	0,00		Tsd. h/a
Veränderung der Trennwirkungen	0,04		Tsd. Personen-h/a

4.7 Nutzen-Kosten-Analyse (Modul A)

		Jährliche Nutzen [Mio. €/Jahr]	Barwert der Nutzen [Mio. €]
Veränderung der Betriebskosten im Personen- und Güterverkehr	NB	0,335	7,604
Fahrzeugvorhaltekosten		0,036	0,827
Betriebsführungskosten (Personal)		0,189	4,300
Betriebsführungskosten (Betrieb)		0,109	2,478
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-0,036	-0,825
Veränderung der Verkehrssicherheit	NS	0,004	0,090
Veränderung der Reisezeit im Personenverkehr	NRZ	0,210	4,769
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min		0,000	0,000
Veränderung der Transportzeit der Ladung im Güterverkehr	NTZ	0,041	0,926
Veränderung der impliziten Nutzen	NI	0,000	0,000
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-0,024	-0,546
Veränderung der Geräuschbelastung	NG	0,078	1,764
Innerorts	NGi	0,065	1,485
Ausserorts	NGa	0,012	0,279
Veränderung der Abgasbelastungen	NA	0,025	0,568
Stickoxid-Emissionen (NO_x)	NA1	0,003	0,060
Kohlenmonoxid-Emissionen (CO)	NA2	0,000	0,002
Kohlendioxid-Emissionen (CO₂)	NA3	0,022	0,497
Kohlenwasserstoff-Emissionen (HC)	NA4	0,000	0,001
Feinstaub-Emissionen (PM)	NA5	0,000	0,008
Schwefeldioxid-Emissionen (SO₂)	NA6	0,000	0,001
Veränderung der innerörtlichen Trennwirkungen	NT	0,000	-0,006
Veränderung der Zuverlässigkeit	NZ	0,000	0,000
Gesamtnutzen		0,631	14,343

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Planungskosten	1,40	-
Aus- und Neubaukosten	7,92	-
Summe bewertungsrelevanter Investitionskosten	9,33	7,959

Nutzen-Kosten-Verhältnis

Barwert des Nutzens	14,3 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	8,0 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	1,8

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	114 Monate
Dauer der Bauphase	24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	40 Jahre

4.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

1,786

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"

mittel

Das Neubauprojekt ist identisch mit B279-G010-BY-T02-BY. Es umgeht die Orte Junkersdorf und Pfarrweisach westlich. Es verläuft überwiegend in einer ebenen Ackerlandschaft. Eine Grünlandfläche und ein Waldgebiet werden randlich angeschnitten. Im Norden liegt ein Vogelschutzgebiet randlich in der Wirkzone. Erhebliche Beeinträchtigungen können noch nicht ausgeschlossen werden. Auf seiner gesamten Länge durchfährt das Projekt Großräume (Trockenlebensräume, Großsäugerlebensräum im Norden und Waldlebensräume im letzten Drittel). Das Projekt quert ein LSG, ein UZVR wird abgeschnitten, mit einer Größe von > 100 km² bleibt eine ausreichend große Fläche erhalten.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Mio. €/a]	Barwert [Mio. €]
1.1³⁾	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)	-	-	0,065	1,485
	Neubelastung oder stärker betroffen	0	Einw.	-	-
	Entlastung	903	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	0,0	Tsd. qm	0,012	0,279
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	14,933	t/a	-0,002	-0,049
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	-0,173	t/a	0,003	0,060
	Kohlenmonoxid-Emissionen (CO)	-1,231	t/a	0,000	0,002
	Kohlenwasserstoff-Emissionen (HC)	-0,020	t/a	0,000	0,001
	Feinstaub-Emissionen	0,001	t/a	0,000	0,008
	Schwefeldioxid-Emissionen (SO₂)	-0,002	t/a	0,000	0,001
	Nutzensumme Umwelt				1,786

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr.	Kriterium	Beschreibung				Bewertung
		absolut		Betroffenheit pro Strecken km		je Kriterium
2.1	Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung	0,1	ha	0,02	ha/km	mittel
2.2	Erhebliche Beeinträchtigung von Natura 2000-Gebieten					mittel
	Erhebliche Beeinträchtigung nicht ausgeschlossen	1	Anzahl Gebiete	-	-	-
	Erhebliche Beeinträchtigung wahrscheinlich	0	Anzahl Gebiete	-	-	-
2.3	Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250)	0,0	ha	0,00	ha/km	gering
2.4	Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke)					hoch
	1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume)	3,5	km	0,96	km/km	-
	1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500)	1,1	km	0,31	km/km	-
	1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren	0	Anzahl	-	-	-
	2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken	-	Anzahl	-	-	-
2.5	Flächeninanspruchnahme	11,4	ha	-	-	-
2.6	Durchfahrung von Überschwemmungsgebieten	0,0	km	0,00	km/km	gering
2.7	Durchfahrung von Wasserschutzgebieten	0,2	km	0,04	km/km	mittel
2.8	Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR)	112,5	ha	-	-	hoch
2.9	Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes	22,2	ha	6,06	ha/km	mittel

Zusätzliche bewertungsrelevante Sachverhalte

1	Trassenführung verursacht nur indirekte Betroffenheiten	-
2	Querungshilfen eingeplant	-
3	Bündelungsmöglichkeit mit bestehenden Vorbelastungen	-
4	Sonstiges:	-
		-
	Die zusätzlichen Sachverhalte führen
	zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-
	zu keiner Veränderung des Ergebnisses	X
	zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Abb. 8: Geschützte Gebiete

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

4.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

4.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine mittlere städtebauliche Bedeutung.

Begründung

Es sind Wirkungen auf mittlerem Niveau ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

	Straßenraumeffekte	Sanierungseffekte	Flächen- und Erschließungseffekte
Wirksamkeitsgrad	49,0%	0,0%	0,0%
Beeinträchtigungsgrad	0,0%	0,0%	0,0%
Wirkungsumfang	500 m	0 m	0 Einw.
Bewertung der pos. Wirkungen	++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutung	mittel

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
	Innerörtliche Entlastungen stellen sich ein auf	500 m (100% Längenanteil)
	Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf	300 m (49% Längenanteil)
	Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen: Pfarrweisach
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
	Innerörtliche Entlastungen stellen sich ein auf	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
	Verbesserungen stellen sich ein für	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
	Beeinträchtigende Wirkungen stellen sich ein für	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-

Abb. 10: Städtebauliche Beurteilung

Abb. 11: Legende zu Abbildung 10

4.11 Ergänzende Betrachtungen
