2 Teilprojekt 1

B 202 OU Tating

2.1 Übersicht

Abb. 1: Lage der Maßnahme

2.2 Grunddaten

Projektnummer	B202-G40-SH-T1-SH
Bundesland	Schleswig-Holstein
Straße	B 202
Verbindungsfunktionsstufe 0/1	Nein
Anzahl der Teilprojekte	0
Länge	3,8 km
Bautyp(en), Bauziel(e)	2-streifiger Neubau
Planungsstände¹⁾	Planfeststellungserörterung stattgefunden am 30.01.2009
Künftige mittlere Verkehrsbelastung
im Bezugsfall 2030	0 Kfz/24h
im Planfall 2030	5.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufung

Vordringlicher Bedarf (VB)

Kostenbestandteile	[Mio. €]	Kosten Dritter	[Mio. €]
Gesamtprojektkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	7,7	-	-
Ausbau-/Neubaukosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	7,7	davon
		Länder	0,0
		Kommunen	0,0
		Deutsche Bahn	0,0
		Sonstige	0,0
		Summe Dritter	0,0
Erhaltungs- bzw. Ersatzkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	0,0	-	-
Haushaltsrelevante Projektkosten BVWP (Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)	7,7	-	-
Bewertungsrelevante Ausbau-/Neubaukosten (Nettokosten, inkl. Planungskosten, Preisstand 2012²⁾)	7,2	-	-

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	1,3
Umweltbetroffenheit (Modul B)	gering
Raumordnerische Bedeutung (Modul C)	siehe Hauptprojekt
Städtebauliche Bedeutung (Modul D)	unbedeutend

Begründung der Dringlichkeitseinstufung

Einstufung in den Vordringlichen Bedarf (VB). Das Projekt leistet mit dem Neubau einen Beitrag zur Erhöhung der Leistungsfähigkeit und Verkehrssicherheit.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Die verkehrliche Situation in Tating ist geprägt durch eine enge Ortsdurchfahrt (OD) . Die OD Tating weist im Ortskern eine Fahrbahnbreite von ca. 5,00 m sowie beidseitig einen Gehweg von jeweils 1,00 m bis 1,20 m Breite auf. Die Häuser stehen an der Hinterkante des Gehweges und die Hauseingänge ragen in den Gehweg hinein. vorhandene Defizite in der OD Tating : hoher Durchgangsverkehrsanteil, schlechtes Wohnumfeld, hohe Belastungen der Bewohner durch Lärm. Schadstoffe und Erschütterungen: geringe Breite der vorh. Fahrbahn und Gehwege (erhöhtes Unfallrisiko), verschiedene Nutzungsansprüche an den Straßenraum können nicht erfüllt werden (Verbindungs-, Erschließungs-, Aufenthaltsfunktion). Es besteht ein Durchfahrtsverbot für Lkw mit Umleitung über die L 33 sowie eine teilweise Begrenzung der Geschwindigkeit (auf 30 km/h). Eine Reduzierung der Reisegeschwindigkeit für Pkw und Lkw gehen damit einher. Zusätzlich kommen vor allem im Sommer durch die touristische Bedeutung Nordfrieslands Mehrbelastungen auf den Ort zu. Vorteile: Entlastung des unzureichenden Straßennetzes vom Schwer- und Durchgangsverkehr, Aufwertung des Wohnumfeldes in der Ortslage, Verbesserung des Immissionsschutzes in der Ortslage, Erhöhung der Verkehrssicherheit, Erhaltung, Belebung und Entwicklung des bestehenden Ortszentrums, Aufhebung der Umleitung über die L 33.

2.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_LPL_1_1_B202-G40-SH-T1-SH_Lageplan_01.pdf (6.0MB)
Quelle: © GeoBasis-DE/LVermGeo SH (www.LVermGeoSH.schleswig-holstein.de)

Betroffene Kreise

Länderübergreifendes Projekt	nein
Betroffene Bundesländer	Schleswig-Holstein
Betroffene Kreise/kreisfreie Städte	Nordfriesland, Kreis
Betroffene Wahlkreise (des Bundes)	- (2)

2.4 Der Anmeldung zugrundegelegte Alternativenprüfung

untersuchte und abgewogene Varianten: Nullvariante: ein verträglicher Ausbau der Ortsdurchfahrt ist räumlich nicht möglich. Ausbauvarianten: Untersuchung von zwei Ausbauvarianten im Zuge bestehender Straßen, aufgrund der geringen Akzeptanz dieser Varianten keine Entlastungswirkung. Neubauvarianten: Untersuchung von Nord- und Südumfahrungen (5 Varianten), nördliche Variante (Variante 2) wird im Ergebnis der Abwägungsbelange der Vorzug eingeräumt, insbesondere aus verkehrlichen, wirtschaftlichen, städtebaulichen und raumordnerischen Aspekten.

2.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Abb. 2: Kfz-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 3: Lkw-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 4: Kfz-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 5: Lkw-Querschnittsbelastungen des DTV_w im Planfall 2030

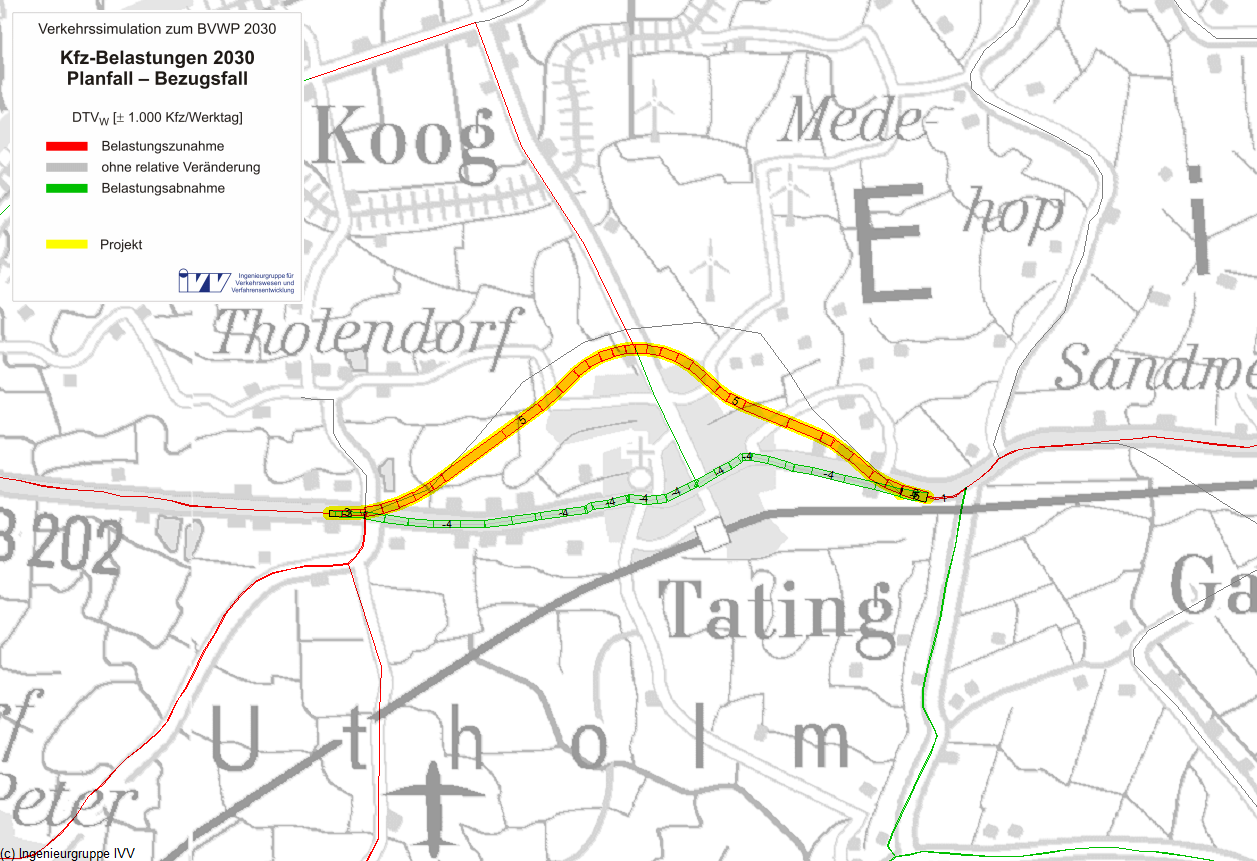

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

2.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße	Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall	0	Kfz/Tag
im Planfall	5.000	Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall	0	%
im Planfall	5	%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)	0,78	Mio. Pkw-km/a
	(87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV	-0,03	Mio. Pkw-h/a
Veränderung der Fahrzeugeinsatzzeiten im PV	(87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-h/a
Veränderung der Reisezeit im PV	-0,04	Mio. Personen-h/a
Veränderung der Reisezeit im PV	(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)	0,04	Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV	-0,00	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km	-0,00	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km	0,00	Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin	0,01	Mio. l/a
Diesel	0,01	Mio. l/a
Gas	0,01	Mio. l/a
Elektro	0,02	Mio. kWh/a

Veränderung der Abgasemissionen (PV+GV)	Pkw	Lkw	Kfz
Stickoxid-Emissionen (NO_x)	0,03	-0,02	0,01	t/a
Kohlenmonoxid-Emissionen (CO)	0,09	0,00	0,09	t/a
Kohlendioxid-Emissionen (CO₂)	65,34	11,96	77,29	t/a
Kohlenwasserstoff-Emissionen (HC)	0,01	0,00	0,01	t/a
Feinstaub-Emissionen (PM)	0,00	0,00	0,00	t/a
Schwefeldioxid-Emissionen (SO₂)	0,00	0,00	0,00	t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen der Reisezeitverluste über alle Routen	0,00		Tsd. h/a
Veränderung der Trennwirkungen	0,00		Tsd. Personen-h/a

2.7 Nutzen-Kosten-Analyse (Modul A)

		Jährliche Nutzen [Mio. €/Jahr]	Barwert der Nutzen [Mio. €]
Veränderung der Betriebskosten im Personen- und Güterverkehr	NB	0,005	0,097
Fahrzeugvorhaltekosten		0,013	0,268
Betriebsführungskosten (Personal)		0,138	2,846
Betriebsführungskosten (Betrieb)		-0,147	-3,017
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-0,037	-0,764
Veränderung der Verkehrssicherheit	NS	0,100	2,066
Veränderung der Reisezeit im Personenverkehr	NRZ	0,246	5,061
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min		0,000	0,000
Veränderung der Transportzeit der Ladung im Güterverkehr	NTZ	0,003	0,054
Veränderung der impliziten Nutzen	NI	0,000	0,000
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-0,019	-0,398
Veränderung der Geräuschbelastung	NG	0,072	1,471
Innerorts	NGi	0,072	1,471
Ausserorts	NGa	0,000	0,000
Veränderung der Abgasbelastungen	NA	-0,011	-0,229
Stickoxid-Emissionen (NO_x)	NA1	0,000	-0,002
Kohlenmonoxid-Emissionen (CO)	NA2	0,000	0,000
Kohlendioxid-Emissionen (CO₂)	NA3	-0,011	-0,230
Kohlenwasserstoff-Emissionen (HC)	NA4	0,000	0,000
Feinstaub-Emissionen (PM)	NA5	0,000	0,005
Schwefeldioxid-Emissionen (SO₂)	NA6	0,000	-0,001
Veränderung der innerörtlichen Trennwirkungen	NT	0,000	0,000
Veränderung der Zuverlässigkeit	NZ	0,000	0,000
Gesamtnutzen		0,358	7,358

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Planungskosten	0,68	-
Aus- und Neubaukosten	6,49	-
Summe bewertungsrelevanter Investitionskosten	7,16	5,870

Nutzen-Kosten-Verhältnis

Barwert des Nutzens	7,4 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	5,9 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	1,3

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	84 Monate
Dauer der Bauphase	24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	37 Jahre

2.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

0,844

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"	gering
Das Neubauprojekt umfährt Tating im Norden und verläuft dabei über landwirtschaftliche Flächen, die hauptsächlich als Grünland genutzt sind. Das Vorhaben schneidet randlich einen Unzerschnittenen Verkehrsarmen Raum. Der UZVR bleibt jedoch mit einer Restgröße > 100 km² bestehen.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Mio. €/a]	Barwert [Mio. €]
1.1³⁾	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)	-	-	0,072	1,471
	Neubelastung oder stärker betroffen	0	Einw.	-	-
	Entlastung	1.146	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	0,0	Tsd. qm	0,000	0,000
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	210,693	t/a	-0,030	-0,628
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	0,008	t/a	0,000	-0,002
	Kohlenmonoxid-Emissionen (CO)	0,088	t/a	0,000	0,000
	Kohlenwasserstoff-Emissionen (HC)	0,013	t/a	0,000	0,000
	Feinstaub-Emissionen	0,002	t/a	0,000	0,005
	Schwefeldioxid-Emissionen (SO₂)	0,003	t/a	0,000	-0,001
	Nutzensumme Umwelt				0,844

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr.	Kriterium	Beschreibung				Bewertung
		absolut		Betroffenheit pro Strecken km		je Kriterium
2.1	Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung	0,0	ha	0,00	ha/km	gering
2.2	Erhebliche Beeinträchtigung von Natura 2000-Gebieten					gering
	Erhebliche Beeinträchtigung nicht ausgeschlossen	0	Anzahl Gebiete	-	-	-
	Erhebliche Beeinträchtigung wahrscheinlich	0	Anzahl Gebiete	-	-	-
2.3	Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250)	0,0	ha	0,00	ha/km	gering
2.4	Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke)					gering
	1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume)	0,0	km	0,00	km/km	-
	1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500)	0,0	km	0,00	km/km	-
	1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren	0	Anzahl	-	-	-
	2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken	-	Anzahl	-	-	-
2.5	Flächeninanspruchnahme	11,1	ha	-	-	-
2.6	Durchfahrung von Überschwemmungsgebieten	0,0	km	0,00	km/km	gering
2.7	Durchfahrung von Wasserschutzgebieten	0,0	km	0,00	km/km	gering
2.8	Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR)	10,4	ha	-	-	mittel
2.9	Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes	0,0	ha	0,00	ha/km	gering

Zusätzliche bewertungsrelevante Sachverhalte

1	Trassenführung verursacht nur indirekte Betroffenheiten	-
2	Querungshilfen eingeplant	-
3	Bündelungsmöglichkeit mit bestehenden Vorbelastungen	-
4	Sonstiges:	-
		-
	Die zusätzlichen Sachverhalte führen
	zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-
	zu keiner Veränderung des Ergebnisses	X
	zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Abb. 8: Geschützte Gebiete

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

2.9 Raumordnerische Beurteilung (Modul C)

Siehe Hauptprojekt.

2.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt keine städtebauliche Bedeutung.

Begründung

Es sind keine oder nur geringe Wirkungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

	Straßenraumeffekte	Sanierungseffekte	Flächen- und Erschließungseffekte
Wirksamkeitsgrad	0,0%	0,0%	0,0%
Beeinträchtigungsgrad	0,0%	0,0%	0,0%
Wirkungsumfang	500 m	0 m	0 Einw.
Bewertung der pos. Wirkungen
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutung	unbedeutend

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
	Innerörtliche Entlastungen stellen sich ein auf	500 m (100% Längenanteil)
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
	Innerörtliche Entlastungen stellen sich ein auf	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
	Verbesserungen stellen sich ein für	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
	Beeinträchtigende Wirkungen stellen sich ein für	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-

2.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
