2 Teilprojekt 1

B 188 A 39 - L 322

2.1 Übersicht

Abb. 1: Lage der Maßnahme

2.2 Grunddaten

Projektnummer	B188-G20-NI-T1-NI
Bundesland	Niedersachsen
Straße	B 188
Verbindungsfunktionsstufe 0/1	Nein
Anzahl der Teilprojekte	0
Länge	4,7 km
Bautyp(en), Bauziel(e)	Erweiterung auf 4 Fahrstreifen
Planungsstände¹⁾	ohne Planungsbeginn seit 30.09.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 2030	20.000 Kfz/24h
im Planfall 2030	25.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

Dringlichkeitseinstufung

Weiterer Bedarf mit Planungsrecht (WB*)

Kostenbestandteile	[Mio. €]	Kosten Dritter	[Mio. €]
Gesamtprojektkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	34,3	-	-
Ausbau-/Neubaukosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	34,3	davon
		Länder	0,0
		Kommunen	0,0
		Deutsche Bahn	0,0
		Sonstige	0,0
		Summe Dritter	0,0
Erhaltungs- bzw. Ersatzkosten (Bruttokosten ohne Planungskosten, Preisstand 2014)	0,0	-	-
Haushaltsrelevante Projektkosten BVWP (Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)	34,3	-	-
Bewertungsrelevante Ausbau-/Neubaukosten (Nettokosten, inkl. Planungskosten, Preisstand 2012²⁾)	33,5	-	-

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	3,5
Umweltbetroffenheit (Modul B)	gering
Raumordnerische Bedeutung (Modul C)	siehe Hauptprojekt
Städtebauliche Bedeutung (Modul D)	unbedeutend

Begründung der Dringlichkeitseinstufung

Das Projekt ist wirtschaftlich und wird dem Weiteren Bedarf mit Planungsrecht (WB*) zugewiesen, damit mit der Planung unmittelbar begonnen werden kann.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Die Straßenverkehrszählung 2010 hat eine Verkehrsbelastung von ca. 22.000 Fahrzeugen pro Tag auf dem zum Teil vorhandenen zweistreifigen Querschnitt erbracht. Zukünftig sollen hier seitens der Stadt Wolfsburg umfangreiche Gewerbeflächen an die B 188 angeschlossen werden. Das Verkehrsaufkommen wird in diesem Streckenabschnitt erheblich zunehmen. Der vorhandene zweistreifige Querschnitt wird dauerhaft der Verkehrsbelastung nicht gerecht sein. Deshalb ist es erforderlich, diesen Abschnitt vierstreifig auszubauen.

2.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B188-G20-NI-T1-NI_Lageplan_01.pdf (1.7MB)
Quelle: © Landesvermessungsamt Niedersachsen

Betroffene Kreise

Länderübergreifendes Projekt	nein
Betroffene Bundesländer	Niedersachsen
Betroffene Kreise/kreisfreie Städte	Wolfsburg, Stadt; Gifhorn, Landkreis
Betroffene Wahlkreise (des Bundes)	Helmstedt - Wolfsburg (51)

2.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Alternativrouten stehen nicht zur Verfügung.

2.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Abb. 2: Kfz-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

Abb. 3: Lkw-Querschnittsbelastungen des DTV_w im Bezugsfall 2030

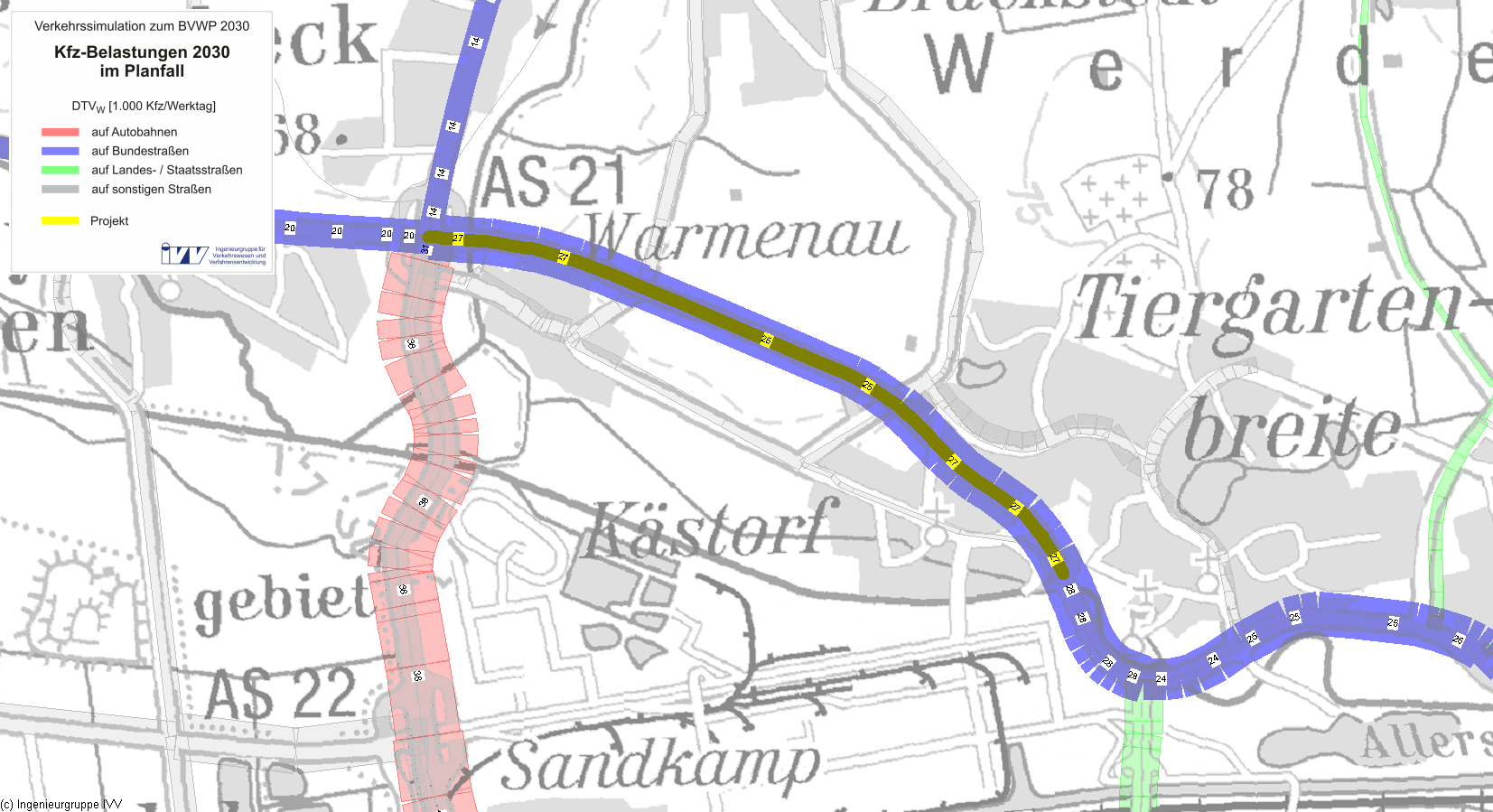

Abb. 4: Kfz-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 5: Lkw-Querschnittsbelastungen des DTV_w im Planfall 2030

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTV_w zwischen dem Planfall und dem Bezugsfall 2030

2.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße	Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall	20.000	Kfz/Tag
im Planfall	25.000	Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall	4	%
im Planfall	5	%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)	4,49	Mio. Pkw-km/a
	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV	-0,52	Mio. Pkw-h/a
Veränderung der Fahrzeugeinsatzzeiten im PV	(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Pkw-h/a
Veränderung der Reisezeit im PV	-0,72	Mio. Personen-h/a
Veränderung der Reisezeit im PV	(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr	0,00	Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr	0,00	Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)	0,36	Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV	-0,02	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km	-0,01	Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km	-0,01	Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin	0,48	Mio. l/a
Diesel	0,35	Mio. l/a
Gas	0,17	Mio. l/a
Elektro	0,09	Mio. kWh/a

Veränderung der Abgasemissionen (PV+GV)	Pkw	Lkw	Kfz
Stickoxid-Emissionen (NO_x)	3,41	0,02	3,43	t/a
Kohlenmonoxid-Emissionen (CO)	39,81	-0,10	39,71	t/a
Kohlendioxid-Emissionen (CO₂)	2.391,14	144,37	2.535,51	t/a
Kohlenwasserstoff-Emissionen (HC)	0,46	-0,00	0,46	t/a
Feinstaub-Emissionen (PM)	0,10	0,00	0,10	t/a
Schwefeldioxid-Emissionen (SO₂)	0,02	0,00	0,03	t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen der Reisezeitverluste über alle Routen	0,00		Tsd. h/a
Veränderung der Trennwirkungen	-0,02		Tsd. Personen-h/a

2.7 Nutzen-Kosten-Analyse (Modul A)

		Jährliche Nutzen [Mio. €/Jahr]	Barwert der Nutzen [Mio. €]
Veränderung der Betriebskosten im Personen- und Güterverkehr	NB	0,649	10,546
Fahrzeugvorhaltekosten		0,155	2,511
Betriebsführungskosten (Personal)		1,985	32,249
Betriebsführungskosten (Betrieb)		-1,491	-24,214
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-0,075	-1,217
Veränderung der Verkehrssicherheit	NS	1,829	29,712
Veränderung der Reisezeit im Personenverkehr	NRZ	3,960	64,331
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min		0,000	0,000
Veränderung der Transportzeit der Ladung im Güterverkehr	NTZ	0,050	0,810
Veränderung der impliziten Nutzen	NI	0,000	0,000
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-0,070	-1,132
Veränderung der Geräuschbelastung	NG	0,071	1,149
Innerorts	NGi	0,071	1,149
Ausserorts	NGa	0,000	0,000
Veränderung der Abgasbelastungen	NA	-0,435	-7,068
Stickoxid-Emissionen (NO_x)	NA1	-0,053	-0,859
Kohlenmonoxid-Emissionen (CO)	NA2	-0,002	-0,040
Kohlendioxid-Emissionen (CO₂)	NA3	-0,368	-5,972
Kohlenwasserstoff-Emissionen (HC)	NA4	-0,001	-0,013
Feinstaub-Emissionen (PM)	NA5	-0,011	-0,179
Schwefeldioxid-Emissionen (SO₂)	NA6	0,000	-0,005
Veränderung der innerörtlichen Trennwirkungen	NT	0,000	0,002
Veränderung der Zuverlässigkeit	NZ	0,000	0,000
Gesamtnutzen		5,980	97,133

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Planungskosten	5,02	-
Aus- und Neubaukosten	28,46	-
Summe bewertungsrelevanter Investitionskosten	33,47	27,772

Nutzen-Kosten-Verhältnis

Barwert des Nutzens	97,1 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	27,8 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	3,5

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	120 Monate
Dauer der Bauphase	30 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	28 Jahre

2.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

-7,051

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"

gering

Die Ausbaustrecke beginnt am Autobahnende A39 und führt auf der Bestandsstrecke nach Osten bis in den Siedlungsbereich von Wolfsburg durch Acker und Grünland. Mit der Bestandsstrecke werden die Fließgewässer Kleine Aller und Aller gequert, die bestehenden Querungsbauwerke werden in gleicher Höhe und Breite erneuert. Natura 2000-Gebiete und prioritäre Wiedervernetzungsabschnitte sind nicht betroffen.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Mio. €/a]	Barwert [Mio. €]
1.1³⁾	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)	-	-	0,071	1,149
	Neubelastung oder stärker betroffen	0	Einw.	-	-
	Entlastung	0	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	-0,7	Tsd. qm	0,000	0,000
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	3.016,143	t/a	-0,438	-7,104
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	3,432	t/a	-0,053	-0,859
	Kohlenmonoxid-Emissionen (CO)	39,714	t/a	-0,002	-0,040
	Kohlenwasserstoff-Emissionen (HC)	0,458	t/a	-0,001	-0,013
	Feinstaub-Emissionen	0,099	t/a	-0,011	-0,179
	Schwefeldioxid-Emissionen (SO₂)	0,025	t/a	0,000	-0,005
	Nutzensumme Umwelt				-7,051

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr.	Kriterium	Beschreibung				Bewertung
		absolut		Betroffenheit pro Strecken km		je Kriterium
2.1	Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung	-	ha	-	ha/km	gering
2.2	Erhebliche Beeinträchtigung von Natura 2000-Gebieten					gering
	Erhebliche Beeinträchtigung nicht ausgeschlossen	0	Anzahl Gebiete	-	-	-
	Erhebliche Beeinträchtigung wahrscheinlich	0	Anzahl Gebiete	-	-	-
2.3	Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250)	-	ha	-	ha/km	gering
2.4	Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke)					gering
	1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume)	-	km	-	km/km	-
	1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500)	-	km	-	km/km	-
	1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren	-	Anzahl	-	-	-
	2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken	0	Anzahl	-	-	-
2.5	Flächeninanspruchnahme	5,6	ha	-	-	-
2.6	Durchfahrung von Überschwemmungsgebieten	-	km	-	km/km	gering
2.7	Durchfahrung von Wasserschutzgebieten	-	km	-	km/km	gering
2.8	Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR)	-	ha	-	-	gering
2.9	Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes	-	ha	-	ha/km	gering

Zusätzliche bewertungsrelevante Sachverhalte

1	Trassenführung verursacht nur indirekte Betroffenheiten	-
2	Querungshilfen eingeplant	-
3	Bündelungsmöglichkeit mit bestehenden Vorbelastungen	-
4	Sonstiges:	-
		-
	Die zusätzlichen Sachverhalte führen
	zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-
	zu keiner Veränderung des Ergebnisses	X
	zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt	-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Abb. 8: Geschützte Gebiete

Abb. 9: Bereiche ohne spezifischen Gebietsschutz

2.9 Raumordnerische Beurteilung (Modul C)

Siehe Hauptprojekt.

2.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt keine städtebauliche Bedeutung.

Begründung

Es sind keine oder nur geringe Wirkungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

	Straßenraumeffekte	Sanierungseffekte	Flächen- und Erschließungseffekte
Wirksamkeitsgrad	0,0%	0,0%	0,0%
Beeinträchtigungsgrad	0,0%	0,0%	0,0%
Wirkungsumfang	1.200 m	0 m	0 Einw.
Bewertung der pos. Wirkungen
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutung	unbedeutend

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
	Innerörtliche Entlastungen stellen sich ein auf	800 m (69% Längenanteil)
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
	Innerörtliche Entlastungen stellen sich ein auf	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
	Verbesserungen stellen sich ein für	-
	Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.
	-

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	400 m (31% Längenanteil)
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
	Zusätzliche Belastungen stellen sich innerorts ein auf	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
	Beeinträchtigende Wirkungen stellen sich ein für	-
	Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.
	-

2.11 Ergänzende Betrachtungen

Engpassbeseitigung auf dem Straßenzug des Projektes

Gesamtlänge des Projektes	4,7 km
Staulänge im Bezugsfall	0.7 km
Staulänge im Planfall	0 km

Damit wird die staugefährdete Streckenlänge um 0.7 km reduziert.

Engpass

vollständige Auflösung
