1 Gesamtprojekt

ABS Löhne – Bad Bentheim – Grenze D/NL

1.1 Übersicht

Abb. 1: Lage der Maßnahme

1.2 Grunddaten

Projektnummer	2-021-V01
Maßnahmetitel	ABS Löhne – Bad Bentheim – Grenze D/NL
Teilmaßnahmen	Ausbau Löhne - Osnabrück - Rheine - Bad Bentheim - Grenze D/NL
Maßnahmenbeschreibung	Ertüchtigung des Abschnitts Löhne - Osnabrück auf Vmax = 200 km/h, Ertüchtigung des Abschnitts Osnabrück - Rheine - Bad Bentheim - Grenze D/NL auf Vmax = 160 km/h, Blockverdichtung Löhne - Wissingen, Velpe - Rheine, Salzbergen - Bad Bentheim - Grenze D/NL
Länge	71,00 km

Dringlichkeitseinstufung

Kein Bedarf (KB)

Kostenbestandteile (netto ohne Mehrwertsteuer)	[Mio. €]
Ausbau-/Neubaukosten (Baukosten ohne Ersatzanteile, ohne Planungskosten)	247,3
Erhaltungs- bzw. Ersatzkosten	136,8
Gesamte Planungskosten für Aus-/Neubau	44,5
Noch zu tätigende Planungskosten für Aus-/Neubau	44,5
Gesamte Haushaltsrelevante Projektkosten BVWP (Gesamtprojektkosten, ggf. mit Ersatzanteilen, inkl. der gesamten Planungskosten)	428,6
Haushaltsrelevante Projektkosten BVWP (Gesamtprojektkosten, ggf. mit Ersatzanteilen, inkl. noch zu tätigende Planungskosten)	428,6
Bewertungsrelevante Ausbau-/Neubaukosten (Aus- und Neubaukosten, inkl. noch zu tätigender Planungskosten für Aus-/Neubau)	291,8
Bewertungsrelevante Ausbau-/Neubaukosten, Preisstand 2012¹⁾ (Aus- und Neubaukosten, inkl. noch zu tätigender Planungskosten für Aus-/Neubau)	277,4

1) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.

Bewertungsergebnisse	Projektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)	0,5
Umweltbetroffenheit (Modul B)	-
Raumordnerische Bedeutung (Modul C)	-
Engpassbeseitigung / starke Engpassminderung	nein
Fahrzeitverkürzungen [in Minuten]	6

Begründung der Dringlichkeitseinstufung

zu niedriges NKV, Wirtschaftlichkeit ist nicht gegeben

Projektbegründung/Notwendigkeit des Projektes

Die Strecke zwischen Löhne, Osnabrück, Rheine und der Grenze bei Bentheim ist Bestandteil der bedeutenden West-Ost-Fernverkehrsachse Berlin - Hannover - Amsterdam. Sie kann derzeit lediglich mit Geschwindigkeiten bis zu 140 km/h befahren werden. Zur Reduktion der Reisezeiten wird daher die Ertüchtigung der Strecke für Geschwindigkeiten bis zu 200 km/h im Abschnitt Löhne - Osnabrück bzw. bis zu 160 km/h im Abschnitt Osnabrück - Rheine - Bad Bentheim - Grenze D/NL geprüft. Zusätzlich sind Blockverdichtungen in den Abschnitten Löhne - Wissingen, Velpe - Rheine und Salzbergen - Bad Bentheim - Grenze D/NL vorgesehen.

1.3 Lage der Trasse und betroffene Kreise

Länderübergreifendes Projekt	ja
Betroffene Bundesländer	NI, NW
Betroffene Kreise / kreisfreie Städte	Osnabrück, Stadt; Emsland, Landkreis; Grafschaft Bentheim, Landkreis; Osnabrück, Landkreis; Steinfurt, Kreis; Herford, Kreis
Betroffene Wahlkreise (des Bundes)	Mittelems (031); Osnabrück-Land (038); Stadt Osnabrück (039); Steinfurt I - Borken I (124); Steinfurt III (128); Herford - Minden-Lübbecke II (133)

1.4 Alternativenprüfung

Keine

1.5 Verkehrsbelastungen im Bezugs- und Planfall

PV/GV

Abb. 2: Bedienungsangebote des SPV im Bezugsfall

Abb. 3: Verkehrsbelastungen des SPV im Bezugsfall 2030 (Reisende/Jahr)

Verkehrsbelastung in SGV-Zügen/Tag Bezugsfall 2030

Abb. 4: Verkehrsbelastungen des SGV im Bezugsfall 2030 (Züge/Tag)

Abb. 5: Bedienungsangebote des SPV im Planfall

Abb. 6: Verkehrsbelastungen des SPV im Planfall 2030 (Reisende/Jahr)

Verkehrsbelastung in SGV-Zügen/Tag Planfall 2-021-V01

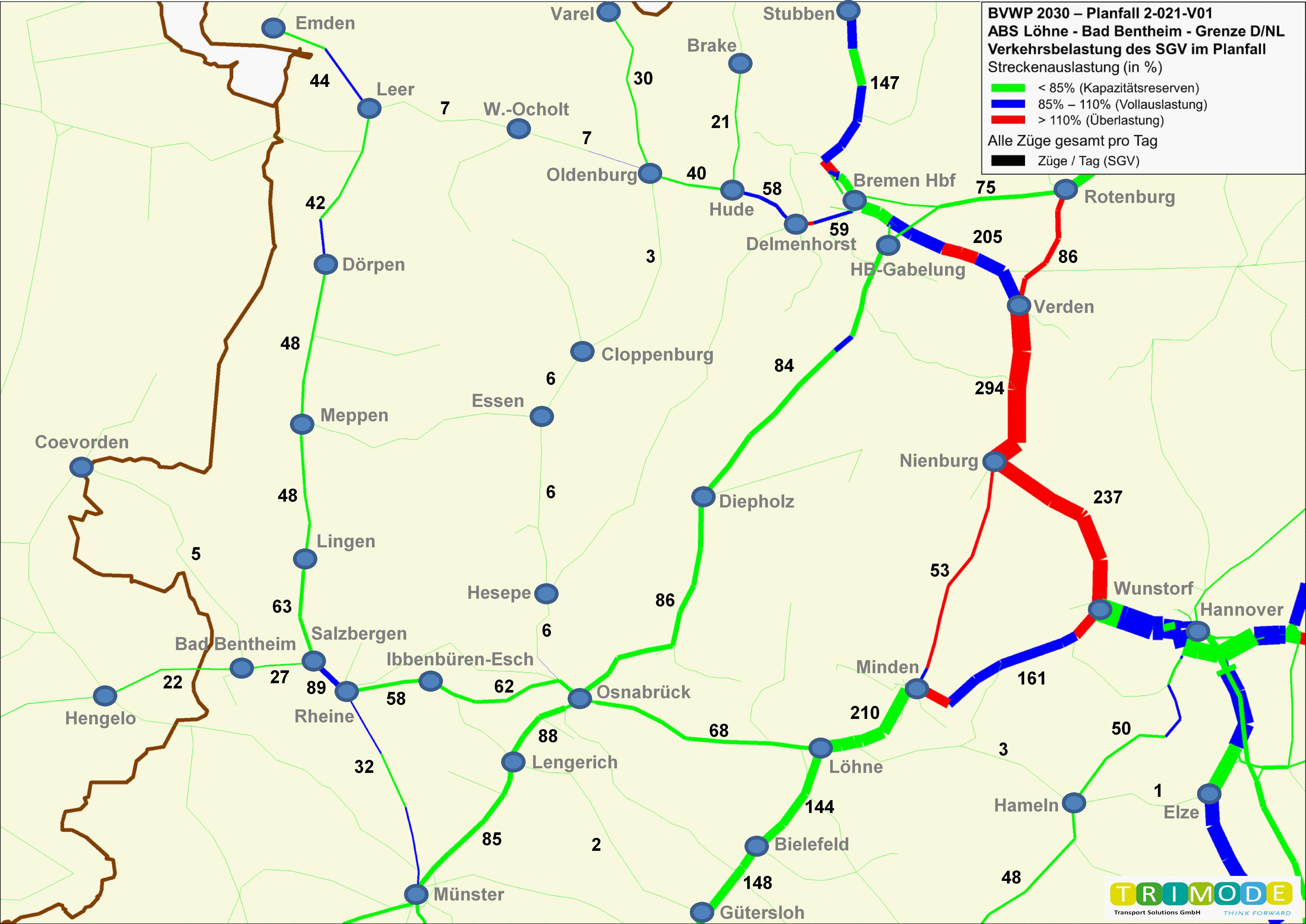

Abb. 7: Verkehrsbelastungen des SGV im Planfall 2030 (Züge/Tag)

Abb. 8: Differenz-Belastungen des SPV zwischen dem Planfall und dem Bezugsfall 2030 (Reisende/Jahr)

Differenzbelastung in SGV-Zügen/Tag zwischen Planfall 2-021-V01 und Bezugsfall 2030

Abb. 9: Differenz-Belastungen des SGV zwischen dem Planfall und dem Bezugsfall 2030 (Züge/Tag)

Engpassauflösung im Maßnahmenbereich

Auslastung - Bezugsfall 2030	Auslastung - Planfall 2-021-V01
Abb. 10: Engpassbeseitigung – Durchschnittliche Streckenauslastung im Bezugs- und Planfall im Maßnahmenbereich in %

Verminderung der Überlastung im Schienennetz

	Anzahl Kilometer Schiene mit einer Überlastung (Auslastung > 110%) im deutschen Schienennetz
	Bezugsfall 2030	Planfall 2030
Zeitscheibe	Kilometer Schienenstrecke (Anteil am Gesamtnetz)	Kilometer Schienenstrecke (Anteil am Gesamtnetz)
06-09 Uhr	3.236 km (8,3%)	3.185 km (8,1%)
09-16 Uhr	1.994 km (5,1%)	1.961 km (5,0%)
16-19 Uhr	2.560 km (6,5%)	2.554 km (6,5%)
19-22 Uhr	1.962 km (5,0%)	1.952 km (5,0%)
22-06 Uhr	530 km (1,4%)	536 km (1,4%)
Gesamter Tag	764 km (2,0%)	747 km (1,9%)

Verminderung von außerplanmäßigen Wartezeiten im deutschen Schienennetz

	Entwicklung von außerplanmäßigen Wartezeiten (vergleichbar mit Stauwartezeiten) im deutschen Netz
Bezugsfall 2030	119.384 Zug-h/a
Planfall 2030	118.882 Zug-h/a
Änderung	-502 Zug-h/a (-0,4% des Bezugsfalls)

Hierbei ist zu berücksichtigen, dass es durch Realisierung des Projektes im Planfall zu höheren Kapazitäten und damit zu Mehrverkehr kommt (z.B. durch Verkehrsverlagerungen auf die Schiene). Die Pünktlichkeit würde ohne diesen Mehrverkehr stärker steigen.

Veränderung der Zuverlässigkeit
Pünktlichkeit aller Güterzüge im Bezugsfall	95	%
Veränderung der Pünktlichkeit aller Güterzüge (Planfall-Bezugsfall)	0,01	%-Punkte
Veränderung der absoluten Anzahl pünktlicher Güterzüge (Planfall - Bezugsfall)	68	Züge/a
Veränderung des Verspätungsumfanges aller verspäteteten Züge (Planfall - Bezugsfall)	-36	Zug-h/a
Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner
Neubelastung oder stärker betroffen	2) s. 1.10	Einwohner
Entlastung	2) s. 1.10	Einwohner

Ausgewählte Fahrzeitverkürzung im Maßnahmenbereich

Minden - Bad Bentheim 6 min

1.6 Zentrale verkehrliche / physikalische Wirkungen

Auswirkungen des Projektes auf den Personenverkehr
Aufkommensänderungen, davon aus
Verlagerungen vom Pkw auf den Schienenpersonenverkehr	52	Tsd. Personenfahrten/a
Verlagerungen vom Schienenpersonenverkehr auf den Pkw	0	Tsd. Personenfahrten/a
Verlagerungen vom Luftverkehr auf den Schienenpersonenverkehr	8	Tsd. Personenfahrten/a
induziertem Verkehr im Schienenpersonenverkehr	2	Tsd. Personenfahrten/a
Veränderung der Pkw-Betriebsleistungen (Planfall - Bezugsfall)	-10.908	Tsd. Pkw-km/a
Veränderung der Betriebsleistungen des Schienenpersonenverkehrs (Planfall - Bezugsfall)	0	Tsd. Zug-km/a
Veränderung der Zugeinsatzzeiten des Schienenpersonenverkehrs (Planfall - Bezugsfall)	-1	Tsd. Zug-h/a
Veränderung der Verkehrsleistungen des Schienenpersonenverkehrs (Planfall - Bezugsfall), davon aus
verbleibendem Verkehr im Schienenpersonenverkehr	290	Tsd. Personen-km/a
verlagertem Verkehr vom Pkw auf den Schienenpersonenverkehr	17.844	Tsd. Personen-km/a
verlagertem Verkehr vom SPV auf den Pkw	190	Tsd. Personen-km/a
verlagertem Verkehr vom Luftverkehr auf den Schienenpersonenverkehr	3.724	Tsd. Personen-km/a
induziertem Verkehr im Schienenpersonenverkehr	1.062	Tsd. Personen-km/a
Veränderung der Reisezeiten (Planfall - Bezugsfall), davon aus
verbleibendem Verkehr im Schienenpersonenverkehr	-160	Tsd. Personen-h/a
verlagertem Verkehr vom Pkw auf den Schienenpersonenverkehr	10	Tsd. Personen-h/a
verlagertem Verkehr vom SPV auf den Pkw	0	Tsd. Personen-h/a
verlagertem Verkehr vom Luftverkehr auf den Schienenpersonenverkehr	6	Tsd. Personen-h/a
induziertem Verkehr im Schienenpersonenverkehr	10	Tsd. Personen-h/a

Auswirkungen des Projektes auf den Güterverkehr
Aufkommensänderungen, davon aus
Verlagerungen vom Lkw auf den Schienengüterverkehr	10	Tsd. t/a
Verlagerungen vom Binnenschiff auf den Schienengüterverkehr	0	Tsd. t/a
Veränderung der Lkw-Betriebsleistungen (Planfall - Bezugsfall)	-326	Tsd. Lkw-km/a
Veränderung der Lkw-Fahrten (Planfall - Bezugsfall)	-1	Lkw-Fahrten/a
Veränderung der Betriebsleistungen des Schienengüterverkehrs (Planfall - Bezugsfall)	8	Tsd. Zug-km/a
Veränderung der Zugeinsatzzeiten des Schienengüterverkehrs (Planfall - Bezugsfall)	-1	Tsd. Zug-h/a
Veränderung der Transportleistungen des Schienengüterverkehrs, davon aus
Verlagerungen vom Lkw auf den Schienengüterverkehr	3.865	Tsd. tkm/a
Verlagerungen vom Binnenschiff auf den Schienengüterverkehr	0	Tsd. tkm/a
Veränderung der Transportzeiten der Ladung (Planfall - Bezugsfall), davon aus
verbleibendem Verkehr	-2.508	Tsd. t-h/a
Verlagerungen vom Lkw auf den Schienengüterverkehr	184	Tsd. t-h/a
Verlagerungen vom Binnenschiff auf den Schienengüterverkehr	0	Tsd. t-h/a

Veränderung der Abgasemissionen (Summe Personen- und Güterverkehr über alle Verkehrsmittel, Planfall - Bezugsfall)
Stickoxid (NO_x)	-5	t/a
Kohlenmonoxid (CO)	-3	t/a
Kohlendioxid (CO₂)	-1.574	t/a
Kohlenwasserstoff (HC)	0	t/a
Feinstaub (PM)	0	t/a
Schwefeldioxid (SO₂)	-1	t/a

1.7 Nutzen-Kosten-Analyse (Modul A)

Nutzen

Nutzenkomponenten des Personenverkehrs		Jährliche Nutzen [T€/Jahr]	Barwert der Nutzen [Mio. Euro]
Veränderung der Betriebskosten	NB
Pkw		2.719	45,7
Schienenpersonenverkehr		188	3,2
Luftverkehr		399	6,7
Veränderung der Abgasbelastungen	NA
Pkw		229	3,9
Schienenpersonenverkehr		-6	-0,1
Luftverkehr		117	-0,1
Veränderung der Verkehrssicherheit	NS
Pkw		371	6,2
Schienenpersonenverkehr		0	0,0
Veränderung der Reisezeit	NRZ
aus verbleibendem Verkehr		3.590	60,4
aus induziertem Verkehr		-380	-6,4
aus Verlagerungen zwischen Pkw und Schienenpersonenverkehr		-1.212	-20,4
aus Verlagerungen zwischen Luft- und Schienenpersonenverkehr		-408	-6,9
davon Reisezeitnutzen aus Einzelreisezeitgewinnen (< 2 min)		232	3,9
Veränderung der impliziten Nutzen	NI
aus induziertem Verkehr		522	8,8
aus Verlagerungen zwischen Pkw und Schienenpersonenverkehr		2.048	34,4
aus Verlagerungen zwischen Luft- und Schienenpersonenverkehr		260	4,4
Summe Nutzen Personenverkehr		8.436	141,9

Nutzenkomponenten des Güterverkehrs		Jährliche Nutzen [T€/Jahr]	Barwert der Nutzen [Mio. Euro]
Veränderung der Betriebskosten	NB
Lkw		336	5,7
Schienengüterverkehr		20	0,3
Binnenschiff		0	0,0
Veränderung der Abgasbelastungen	NA
Lkw		37	0,6
Schienengüterverkehr		27	0,5
Binnenschiff		0	0,0
Veränderung der Verkehrssicherheit	NS
Lkw		11	0,2
Schienengüterverkehr		-3	0,0
Binnenschiff		0	0,0
Veränderung der Transportzeit der Ladung	NTZ
aus verbleibendem Verkehr		609	10,2
aus Verlagerungen vom Lkw auf den Schienengüterverkehr		-164	-2,8
aus Verlagerungen vom Binnenschiff auf den Schienengüterverkehr		0	0,0
Veränderung der impliziten Nutzen	NI
aus Verlagerungen vom Lkw auf den Schienengüterverkehr		83	1,4
aus Verlagerungen vom Binnenschiff auf den Schienengüterverkehr		0	0,0
Veränderung der Zuverlässigkeit	NZ
aus verbleibendem Verkehr		557	9,4
Summe Nutzen Güterverkehr		1.514	25,5

Sonstige Nutzenkomponenten		Jährliche Nutzen [T€/Jahr]	Barwert der Nutzen [Mio. Euro]
Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege	NW	-1.912	-32,2
Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur	NL	-82	-1,4
Veränderung der Geräuschbelastungen	NG
innerorts		2) s. 1.10	2) s. 1.10
außerorts		2) s. 1.10	2) s. 1.10

Summe Nutzen Personenverkehr		8.436	141,9
Summe Nutzen Güterverkehr		1.514	25,5
Summe Nutzen		7.956	133,8

Kosten

Bewertungsrelevante Kosten	Kosten [Mio. €]	Barwert der Kosten [Mio. €]
Noch offene Planungskosten für Aus- und Neubau	42,3	-
Aus- und Neubaukosten	235,1	-
Summe bewertungsrelevante Investitionskosten	277,4	243,4

Nutzen-Kosten-Verhältnis

Barwert der Nutzen	133,8 Mio. €
Barwert der bewertungsrelevanten Investitionskosten	243,4 Mio. €
Nutzen-Kosten-Verhältnis (NKV)	0,5

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen	7 Jahre
Dauer der Bauphase	3 Jahre
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)	24 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]

5,50

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

		Beschreibung		Bewertung
Nr.	Kriterium	Differenz Planfall-Bezugsfall		Nutzen [Tsd. €/a]	Barwert [Mio. €]
1.1	Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner	-	-	2) s. 1.10	0,000
	Neubelastung oder stärker betroffen	2) s. 1.10	Einw.	-	-
	Entlastung	2) s. 1.10	Einw.	-	-
1.2	Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)	2) s. 1.10	qm	2) s. 1.10	0,000
1.3	Kohlendioxid-Emissionen (CO₂) (bestehend aus CO₂ aus Betrieb und CO₂-Äquivalenten aus Lebenszyklusemissionen)	-1.574	t/a	227	3,800
1.4	Luftschadstoff-Emissionen
	Stickoxid-Emissionen (NO_X)	-5	t/a	75	1,300
	Kohlenmonoxid-Emissionen (CO)	-3	t/a	0	0,000
	Kohlenwasserstoff-Emissionen (HC)	0	t/a	1	0,000
	Feinstaub-Emissionen	0	t/a	9	0,200
	Schwefeldioxid-Emissionen (SO₂)	-1	t/a	8	0,100
	Nutzensumme Umwelt				5,50

1.9 Raumordnerische Beurteilung (Modul C)

Eine raumordnerische Analyse wurde nicht durchgeführt.

1.10 Ergänzende Betrachtungen

Nicht bewertungsrelevant.

2) Zum Zeitpunkt der Veröffentlichung des Bundesverkehrswegeplans 2030 stand die detaillierte Ausgestaltung dieses Projekts noch nicht fest. Daher wurde diesem Schienenwegeprojekt eine durchschnittliche Lärm-Betroffenheit zu Grunde gelegt: Basis hierfür waren alle Projekte, für die bis zur Veröffentlichung des Bundesverkehrswegeplans 2030 eine individuelle Lärmbewertung vorgenommen werden konnte. Eine projektspezifische Untersuchung der Lärmwirkungen und ggf. gemäß Bundes-Immissionsschutzgesetz (BImSchG) in Verbindung mit der Verkehrslärmschutzverordnung (16. BImSchV) erforderlicher Maßnahmen findet im weiteren Planungsprozess statt. Im Rahmen des gemäß § 18 AEG erforderlichen Planfeststellungsverfahrens ist zu prüfen, ob in den Planungen des Planungsträgers die gesetzlichen Bestimmungen u.a. im Hinblick auf Umweltauswirkungen im erforderlichen Umfang berücksichtigt werden.
