2 Teilprojekt 1

B 229 OU Neuenrade

2.1 Übersicht

Quellbild nicht vorhanden
Abb. 1: Lage der Maßnahme

2.2 Grunddaten

ProjektnummerB229-G10-NW-T1-NW
BundeslandNordrhein-Westfalen
StraßeB 229
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge3,0 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)Vorentwurf Sichtvermerk am 28.10.2010
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 20309.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungVordringlicher Bedarf (VB)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
21,1--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

21,1
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
21,1--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
20,0--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)4,6
Umweltbetroffenheit (Modul B)gering
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)mittel

Begründung der Dringlichkeitseinstufung

Das Projekt ist aufgrund des hohen Nutzen-Kosten-Verhältnisses vordringlich. Es erfolgt eine Einstufung in den Vordringlichen Bedarf (VB).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Im Bereich der OD Neuenrade weist die B 229 Belastungen von bis zu 16.000 Kfz pro Tag auf. Dabei ist ein Schwerverkehrsanteil von 6 % über den betrachteten Streckenabschnitt abzuwickeln. Aufgrund dieser Verkehrsmengen wird der Verkehrsfluss auf der 2-streifig ausgebauten Innerortsstrecke erheblich gehemmt und die Funktion als Wohn- und Geschäftsstraße mit starkem Park- und Fußgängerverkehr erheblich beeinträchtigt. Erschwerend wirkt sich außerdem aus, dass in weiten Bereichen keine separaten Abbiegespuren in den Verkehrsknoten vorhanden sind und zumindest teilweise Haltebuchten für den ÖPNV fehlen. Durch den Bau der Ortsumgehung B 229n wird die heutige OD nach der aktuellen Verkehrsuntersuchung von Runge + Küchler aus dem Juni 2012 (Prognosehorizont 2025) um 45 % entlastet. Besonders der starke Schwerverkehr wird zu 81 % auf die OU verlagert. Mit dem Verkehrsrückgang auf der B 229 alt wird die Verkehrsqualität ebenso wie die Wohn- und Verweilqualität erheblich verbessert. Lärm- und Abgasimmissionen werden spürbar abnehmen.

2.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B229-G10-NW-T1-NW_Lageplan.pdf (2.1MB)
Quelle: © Landesvermessungsamt Nordrhein-Westfalen

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerNordrhein-Westfalen
Betroffene Kreise/kreisfreie StädteMärkischer Kreis
Betroffene Wahlkreise (des Bundes)Märkischer Kreis II (150)

2.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Im Rahmen der Linienbestimmung wurden 4 Varianten untersucht. Ergänzend wurden in der aktuellen Verkehrsuntersuchung 3 Varianten einer stadtfernen Umgehung betrachtet. Die dem genehmigten RE-Entwurf zugrunde liegende stadtnahe Lösung ist nach Abwägung aller Belange die günstigste.

2.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden

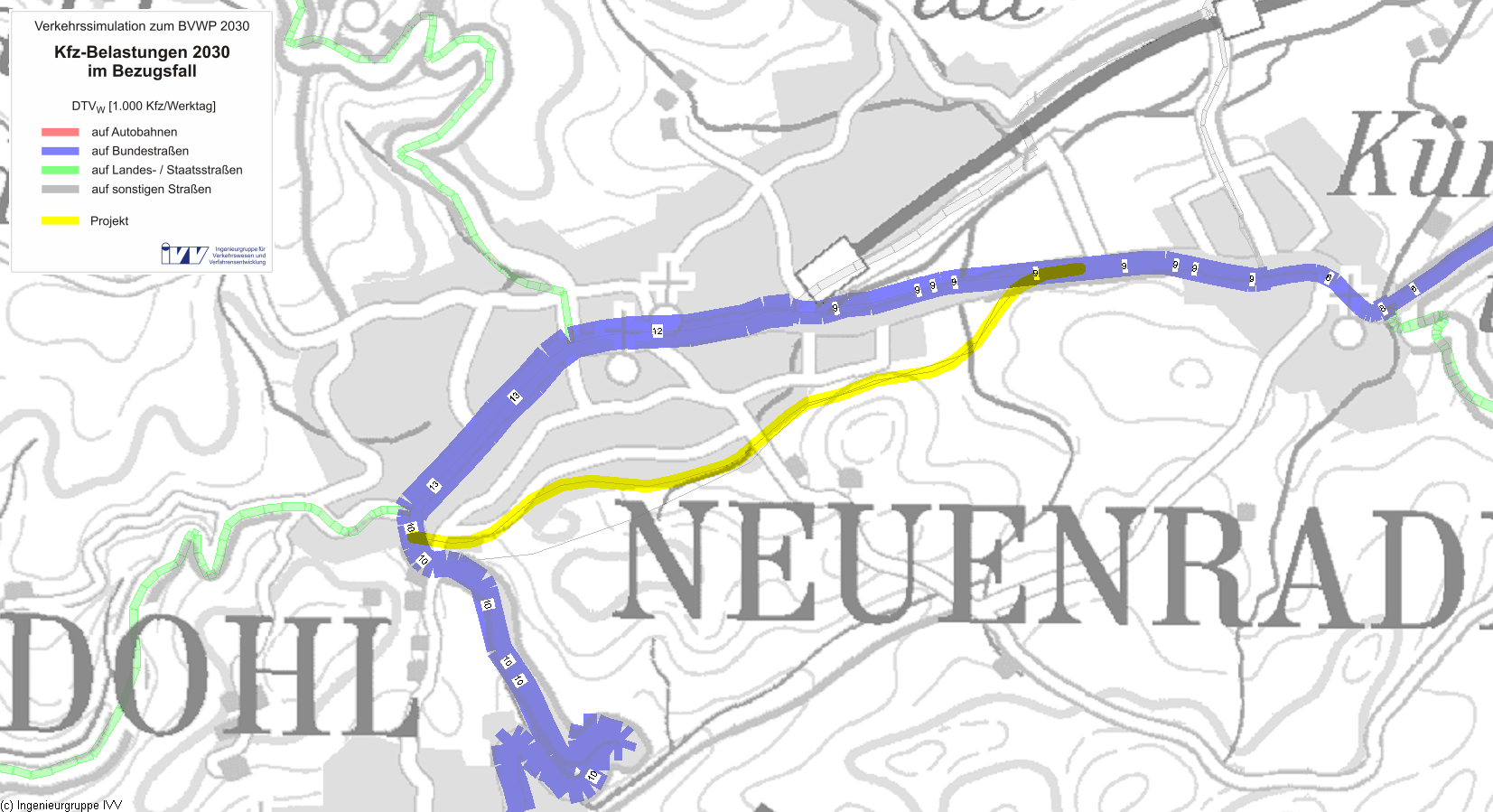

Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

2.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall9.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall10%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)0,72Mio. Pkw-km/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,09Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,20Mio. Pkw-h/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,27Mio. Personen-h/a
(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)0,12Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,02Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,01Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km-0,01Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin-0,01Mio. l/a
Diesel-0,03Mio. l/a
Gas-0,00Mio. l/a
Elektro0,02Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)-0,21-0,24-0,45t/a
Kohlenmonoxid-Emissionen (CO)-1,55-0,05-1,60t/a
Kohlendioxid-Emissionen (CO2)-87,45-19,99-107,44t/a
Kohlenwasserstoff-Emissionen (HC)-0,01-0,00-0,01t/a
Feinstaub-Emissionen (PM)0,000,00-0,00t/a
Schwefeldioxid-Emissionen (SO2)0,000,000,00t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen-0,61Tsd. Personen-h/a

2.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB1,04429,265
Fahrzeugvorhaltekosten0,1423,995
Betriebsführungskosten (Personal)1,00528,168
Betriebsführungskosten (Betrieb)-0,103-2,898
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,032-0,885
Veränderung der VerkehrssicherheitNS0,1273,574
Veränderung der Reisezeit im PersonenverkehrNRZ1,54343,276
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0000,000
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,0581,639
Veränderung der impliziten NutzenNI0,0200,561
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,030-0,832
Veränderung der GeräuschbelastungNG0,1093,055
InnerortsNGi0,2226,224
AusserortsNGa-0,113-3,169
Veränderung der AbgasbelastungenNA0,0260,728
Stickoxid-Emissionen (NOx)NA10,0070,192
Kohlenmonoxid-Emissionen (CO)NA20,0000,003
Kohlendioxid-Emissionen (CO2)NA30,0160,437
Kohlenwasserstoff-Emissionen (HC)NA40,0000,000
Feinstaub-Emissionen (PM)NA50,0030,096
Schwefeldioxid-Emissionen (SO2)NA60,000-0,001
Veränderung der innerörtlichen TrennwirkungenNT0,0040,109
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen2,87080,481

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten2,71-
Aus- und Neubaukosten17,31-
Summe bewertungsrelevanter Investitionskosten20,0217,514

Nutzen-Kosten-Verhältnis

Barwert des Nutzens80,5 Mio. €
Barwert der bewertungsrelevanten Investitionskosten17,5 Mio. €
Nutzen-Kosten-Verhältnis (NKV)4,6

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen120 Monate
Dauer der Bauphase48 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)51 Jahre

2.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]2,951

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"gering
Neubauprojekt im siedlungsnahen Bereich in bewegtem bis stark bewegtem Relief, teils auch mit kleineren Waldflächen. Betroffen sind ein Großraum (Waldlebensraum) sowie zwei Großsäugerlebensräume. Darüber hinaus werden größere Flächen eines LSG unmittelbar beansprucht. Das LSG befindet sich innerhalb der Wirkzone des Vorhabens für indirekte Beeinträchtigungen.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,2226,224
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 516 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,113-3,169
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 97,161 t/a -0,014 -0,395
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) -0,445 t/a 0,007 0,192
Kohlenmonoxid-Emissionen (CO) -1,598 t/a 0,000 0,003
Kohlenwasserstoff-Emissionen (HC) -0,009 t/a 0,000 0,000
Feinstaub-Emissionen -0,001 t/a 0,003 0,096
Schwefeldioxid-Emissionen (SO2) 0,002 t/a 0,000 -0,001
Nutzensumme Umwelt2,951

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 0,0 ha 0,00 ha/km gering
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten gering
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 0 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 0,0 ha 0,00 ha/km gering
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) mittel
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 0,0 km 0,01 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 2,5 km 0,83 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 11,0 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 0,0 km 0,00 km/km gering
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 14,2 ha 4,81 ha/km mittel

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden
Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden
Abb. 9: Bereiche ohne spezifischen Gebietsschutz

2.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

2.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine mittlere städtebauliche Bedeutung.

Begründung

Es sind Wirkungen auf mittlerem Niveau ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad62,0%0,0%0,0%
Beeinträchtigungsgrad 0,0%0,0%0,0%
Wirkungsumfang 2.400 m0 m0 Einw.
Bewertung der pos. Wirkungen++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutungmittel

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 2.400 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 1.500 m (62% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Neuenrade
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 10: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 11: Legende zu Abbildung 10

2.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
