Dossier

2 Teilprojekt 1

B 2 OU Groitzsch/Audigast

2.1 Übersicht

Quellbild nicht vorhanden

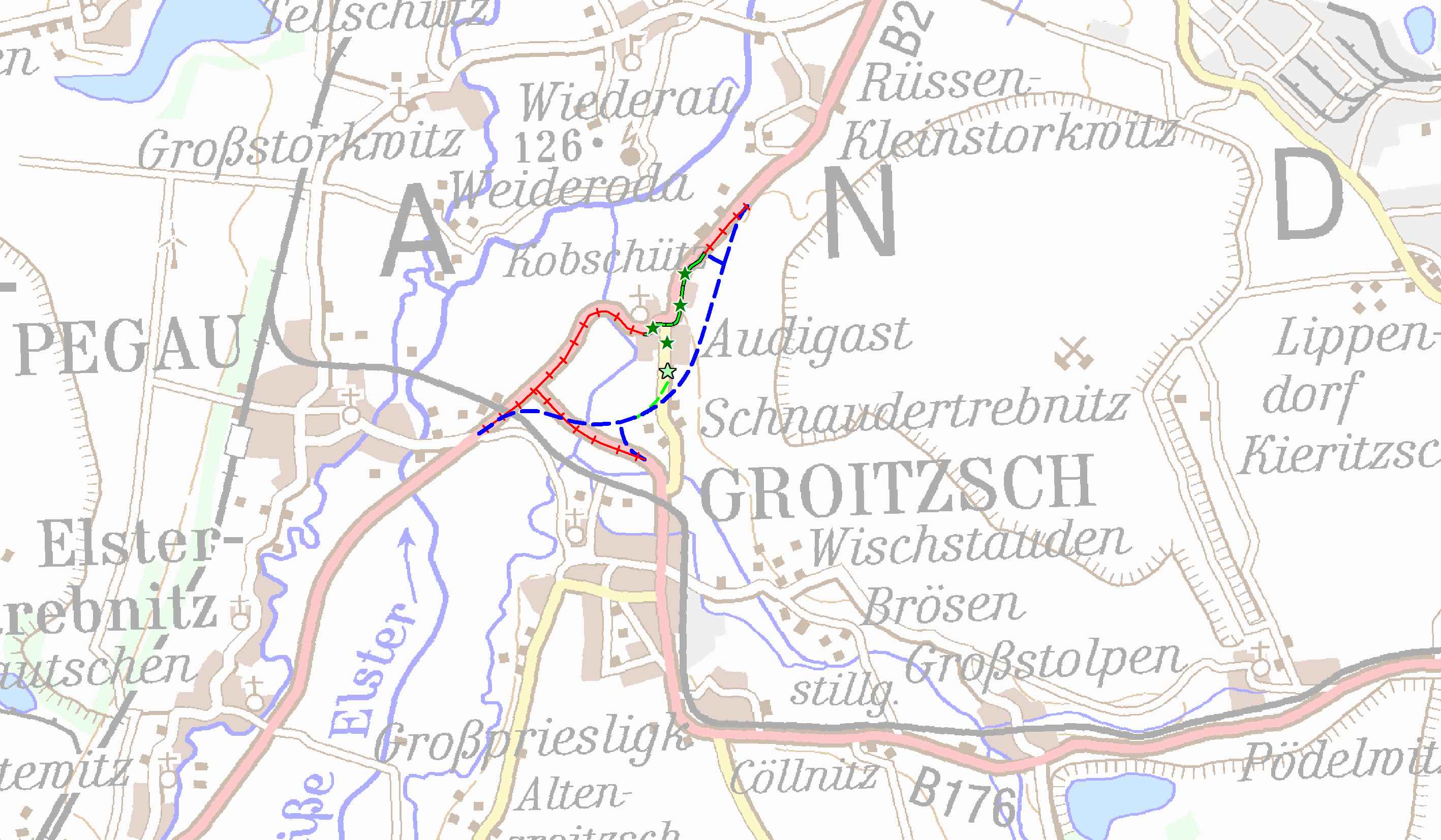

Abb. 1: Lage der Maßnahme

2.2 Grunddaten

ProjektnummerB2-G10-SN-T1-SN
BundeslandSachsen
StraßeB 2
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge3,1 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)Vorplanung läuft seit 11.04.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 20308.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungVordringlicher Bedarf (VB)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
15,5--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

15,5
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
15,5--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
15,0--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)3,6
Umweltbetroffenheit (Modul B)mittel
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)hoch

Begründung der Dringlichkeitseinstufung

Das Projekt ist aufgrund des hohen Nutzen-Kosten-Verhältnisses vordringlich. Es erfolgt eine Einstufung in den Vordringlichen Bedarf (VB).

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Mit der Maßnahme sollen die Ortslagen vom Durchgangsverkehr entlastet und damit die Gefahrenpotenziale abgebaut werden. Die B 2 und die B176 werden vor allem im Bereich Audigast bereits bei kleinen Hochwasserereignissen von Überflutungen betroffen, wodurch eine häufige Beeinträchtigung des Verkehrs mit Vollsperrungen und aufwendigen Umwegen entsteht. Weitere Vorteile sind eine der Verbindungsfunktionsstufe 1, EKL 2 entsprechende Streckencharakteristik, Befahrbarkeit der Strecke auch im Hochwasserfall, hohe Verkehrssicherheit durch Minimierung der Knoten und Schaffung gesicherter Überholmöglichkeiten,Fahrzeitverkürzung um 30 %, erhebliche Reduzierung von Lärm und Luftschadstoffen in den Ortslagen.

2.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B2-G10-SN-T1-SN_Lageplan_01.pdf (1.4MB)
Quelle: © Landesvermessungsamt Sachsen

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerSachsen
Betroffene Kreise/kreisfreie StädteLeipzig
Betroffene Wahlkreise (des Bundes)Leipzig Land (154)

2.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Neben der Vorzugsvariante wurden 3 weitere Trassenvarianten untersucht. Die gewählte Variante wird der verkehrsplanerischen Zielstellung der Ortsumfahrung Audigast am umfassendsten gerecht und ist die umweltverträglichste Variante. Sie ermöglicht eine gute Anbindung der anderen Ortslagen. Die Alternativvariante 2 verläuft mit ortsnäherer Führung bei Audigast und Baubeginn nördlich der Einmündung der B 2 / B 176. Mit dieser Variante werden nicht die angestrebten verkehrlichen Entlastungen der Ortslage Audigast erreicht. Variante 3 schwenkt westlich der Ortslage Audigast aus der B 2 in nördliche Richtung aus und verläuft nordwestlich der Ortslage Audigast. Sie führt nur teilweise zu verkehrlichen Entlastungen. Zudem führt sie durch Gebiete mit sehr hohem Raumwiderstand. Variante 4 umgeht die Ortslage Schnaudertrebnitz südöstlich und verläuft dann östlich des Radweges Groitzsch - Zwenkau. Mit Variante 4 werden die verkehrlich gestellten Ziele erreicht, sie ist aber die unwirtschaftlichste Variante. Der Ausbau der Nullvariante ist keine Planungsalternative, da damit eine hochwassersichere Führung nicht realisiert werden kann, sich die Situation in den Ortslagen nicht verbessert und so die wesentlichsten Ziele nicht erreicht werden.

2.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden
Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

2.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall8.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall9%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)-3,09Mio. Pkw-km/a
(87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,03Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,10Mio. Pkw-h/a
(87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,14Mio. Personen-h/a
(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,00Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)0,08Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,00Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,00Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km0,00Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin-0,09Mio. l/a
Diesel-0,05Mio. l/a
Gas-0,04Mio. l/a
Elektro-0,06Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)-0,65-0,00-0,66t/a
Kohlenmonoxid-Emissionen (CO)-3,430,00-3,42t/a
Kohlendioxid-Emissionen (CO2)-493,3438,10-455,24t/a
Kohlenwasserstoff-Emissionen (HC)-0,100,00-0,10t/a
Feinstaub-Emissionen (PM)-0,010,00-0,01t/a
Schwefeldioxid-Emissionen (SO2)-0,010,00-0,01t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen0,49Tsd. Personen-h/a

2.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB0,98920,009
Fahrzeugvorhaltekosten0,0240,479
Betriebsführungskosten (Personal)0,3897,865
Betriebsführungskosten (Betrieb)0,57711,666
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,023-0,466
Veränderung der VerkehrssicherheitNS0,4058,185
Veränderung der Reisezeit im PersonenverkehrNRZ0,77715,725
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0000,000
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,0030,067
Veränderung der impliziten NutzenNI0,0080,162
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,034-0,683
Veränderung der GeräuschbelastungNG0,1012,052
InnerortsNGi0,1573,178
AusserortsNGa-0,056-1,126
Veränderung der AbgasbelastungenNA0,0791,597
Stickoxid-Emissionen (NOx)NA10,0100,204
Kohlenmonoxid-Emissionen (CO)NA20,0000,004
Kohlendioxid-Emissionen (CO2)NA30,0661,336
Kohlenwasserstoff-Emissionen (HC)NA40,0000,003
Feinstaub-Emissionen (PM)NA50,0020,047
Schwefeldioxid-Emissionen (SO2)NA60,0000,003
Veränderung der innerörtlichen TrennwirkungenNT-0,003-0,063
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen2,30246,582

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten2,27-
Aus- und Neubaukosten12,78-
Summe bewertungsrelevanter Investitionskosten15,0512,821

Nutzen-Kosten-Verhältnis

Barwert des Nutzens46,6 Mio. €
Barwert der bewertungsrelevanten Investitionskosten12,8 Mio. €
Nutzen-Kosten-Verhältnis (NKV)3,6

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen114 Monate
Dauer der Bauphase24 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)34 Jahre

2.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]2,966

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"mittel
Das Neubauprojekt verläuft bei Groiztsch über Acker- und Grünlandflächen. Es durchquert ein VSG, ein FFH-Gebiet und ein Überschwemmungsgebiet (ca. 0,8 ha Natura 2000-Betroffenheit und 3,4 ha ÜSG-Betroffenheit). Erhebliche Beeinträchtigungen in den Natura 2000-Gebieten sind wahrscheinlich. Das Projekt liegt auch in LSG-Flächen, seine Wirkzone reicht in einen Großraum hinein.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,1573,178
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 1.668 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,056-1,126
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) -222,402 t/a 0,032 0,653
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) -0,655 t/a 0,010 0,204
Kohlenmonoxid-Emissionen (CO) -3,424 t/a 0,000 0,004
Kohlenwasserstoff-Emissionen (HC) -0,098 t/a 0,000 0,003
Feinstaub-Emissionen -0,014 t/a 0,002 0,047
Schwefeldioxid-Emissionen (SO2) -0,012 t/a 0,000 0,003
Nutzensumme Umwelt2,966

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 2,6 ha 0,61 ha/km mittel
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten hoch
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 2 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 0,0 ha 0,00 ha/km gering
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) gering
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 0,0 km 0,00 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 0,0 km 0,00 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 10,7 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 1,7 km 0,40 km/km hoch
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 10,3 ha 2,45 ha/km mittel

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden
Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden
Abb. 9: Bereiche ohne spezifischen Gebietsschutz

2.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

2.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine hohe städtebauliche Bedeutung.

Begründung

Es sind sehr hohe Wirkungen ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad88,0%0,0%0,0%
Beeinträchtigungsgrad 0,0%0,0%0,0%
Wirkungsumfang 900 m0 m0 Einw.
Bewertung der pos. Wirkungen++++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutunghoch

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 900 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 800 m (88% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Groitzsch-Audigast
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 10: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 11: Legende zu Abbildung 10

2.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
