1 Teilprojekt

B 19 Wutha-Farnroda

1.1 Übersicht

Quellbild nicht vorhanden

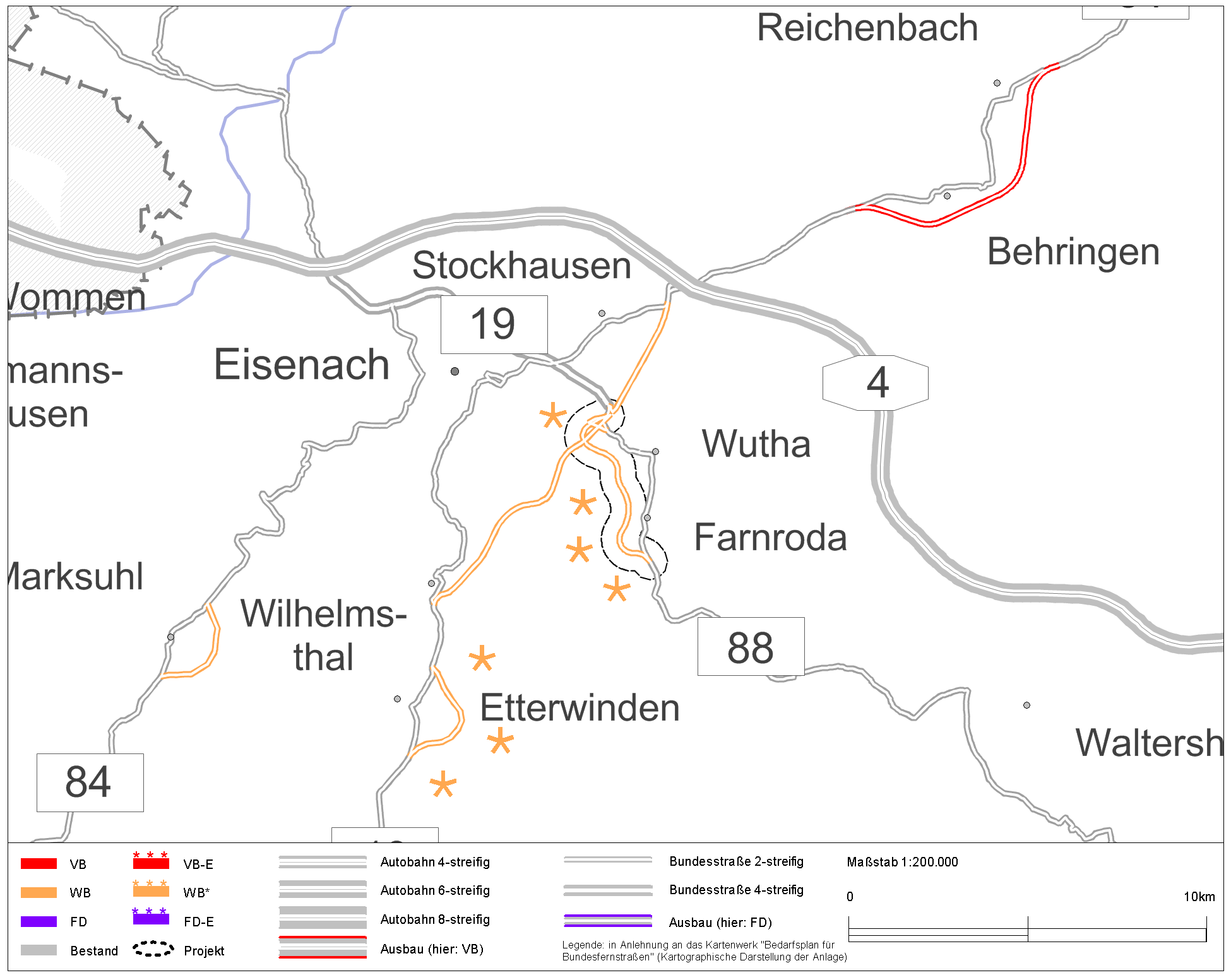

Abb. 1: Lage der Maßnahme

1.2 Grunddaten

ProjektnummerB19-G40-TH-T4-TH
BundeslandThüringen
StraßeB 19
Straße 2B 88
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge5,4 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)ohne Planungsbeginn seit 31.08.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 20306.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungWeiterer Bedarf mit Planungsrecht (WB*)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
49,5--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

49,5
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
0,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
49,5--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
47,6--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)1,7
Umweltbetroffenheit (Modul B)hoch
Raumordnerische Bedeutung (Modul C)siehe Hauptprojekt
Städtebauliche Bedeutung (Modul D)hoch

Begründung der Dringlichkeitseinstufung

Das Projekt hat eine hohe städtebauliche Bedeutung und wird dem Weiteren Bedarf mit Planungsrecht (WB*) zugewiesen, damit mit der Planung unmittelbar begonnen werden kann.

Die vom BVWP 2030 abweichende Dringlichkeitseinstufung ist das Ergebnis der parlamentarischen Beratungen.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Das Verkehrsaufkommen im Zuge der Ortsdurchfahrt Wutha-Farnroda setzt sich aus Überregionalverkehren zwischen den Mittelzentren Eisenach und Ilmenau und in Richtung der europäisch bedeutsamen Straßenverbindung der A 4 (AS Eisenach-Ost, Eisenach-West und Sättelstädt) zusammen. Daneben liegen im Zuge der B 88 regionale Verkehre zwischen den Grundzentren Ruhla, Bad Liebenstein, Wutha-Farnroda und dem MZ Eisenach sowie städtische Verkehre. Der Durchgangsverkehrsanteil im Zuge der B 88 liegt bei 60 %. Aufgrund dieser Nutzungsüberlagerungen ist die Ortsdurchfahrt Wutha-Farnroda mit Verkehrsstärken von 8.750 bis 14.000 Kfz/24 h (SV-Anteil 7,7 %) über die Ortsverträglichkeit hinaus belastet. Bis zum Prognosejahr 2025 wird sich die Situation mit Verkehrsstärken von 8.950 bis 15.400 Kfz/24 h (SV-Anteil 12,1 %) noch verschärfen. Die Verkehrssituation in der OD ist aufgrund der engen Bebauung, insbesondere bei Begegnung von Lastfahrzeugen und Linienbussen unzureichend. Die Verkehrssicherheit für Fußgänger und Radfahrer ist wegen der schmalen Gehwege und fehlender Radverkehrsanlagen stark eingeschränkt und entspricht weder im Hinblick auf die Verkehrssicherheit noch in Bezug auf die Verkehrsqualität den Anforderungen an die Funktion der Straße als Überregionalverbindung. Zur Beseitigung der vorhandenen Sicherheitslücken und Engpässe ist die Neutrassierung der B 88 notwendig.

1.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B19-G40-TH-T4-TH_Lageplan.pdf (2.4MB)
Quelle: © Landesvermessungsamt Thüringen

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerThüringen
Betroffene Kreise/kreisfreie StädteEisenach, Stadt; Wartburgkreis
Betroffene Wahlkreise (des Bundes)Eisenach - Wartburgkreis - Unstrut-Hainich-Kreis II (190)

1.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Der Straßenseitenraum in der Ortsdurchfahrt Wutha-Farnroda ist durch enge Bebauung, schmale Gehwege und durch eine verwinkelte, kurvige Verkehrsführung gekennzeichnet, so dass die Verkehrssicherheit für den motorisierten und nichtmotorisierten Verkehr stark eingeschränkt ist. Ein weiterer Ausbau der Ortsdurchfahrt ist nicht möglich. Zudem ergäbe sich bei einem Ausbau keine Verbesserung hinsichtlich der Lärm- und Schadstoffimmissionen, der Trennwirkung der Straße und der gestörten Straßenraumgestaltung (keine bzw. geringe Funktionsflächen).

1.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden
Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden

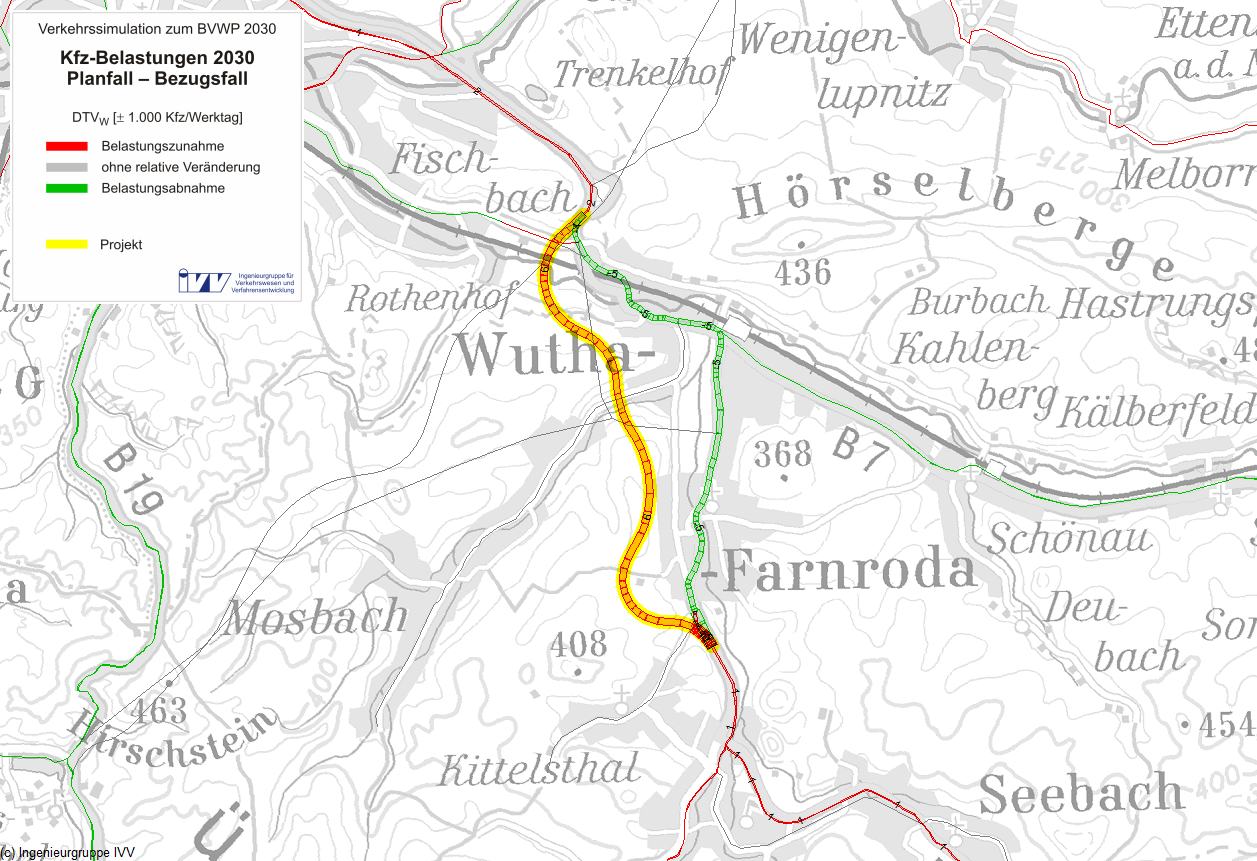

Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

1.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall6.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall6%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)2,42Mio. Pkw-km/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr3,03Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,14Mio. Pkw-h/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,05Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,19Mio. Personen-h/a
(90 % Fahrzweck Privat, 10 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,07Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)-0,01Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,01Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,02Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km0,00Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin0,00Mio. l/a
Diesel-0,02Mio. l/a
Gas0,01Mio. l/a
Elektro0,05Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)-0,10-0,21-0,31t/a
Kohlenmonoxid-Emissionen (CO)-2,47-0,07-2,54t/a
Kohlendioxid-Emissionen (CO2)48,36-48,000,36t/a
Kohlenwasserstoff-Emissionen (HC)0,02-0,000,02t/a
Feinstaub-Emissionen (PM)0,00-0,00-0,00t/a
Schwefeldioxid-Emissionen (SO2)0,010,000,01t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen0,12Tsd. Personen-h/a

1.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB0,44912,283
Fahrzeugvorhaltekosten0,0922,523
Betriebsführungskosten (Personal)0,71419,522
Betriebsführungskosten (Betrieb)-0,357-9,763
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,051-1,392
Veränderung der VerkehrssicherheitNS0,0451,224
Veränderung der Reisezeit im PersonenverkehrNRZ1,10330,152
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0000,000
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ0,0170,469
Veränderung der impliziten NutzenNI0,89024,347
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,052-1,420
Veränderung der GeräuschbelastungNG0,1754,772
InnerortsNGi0,1955,324
AusserortsNGa-0,020-0,552
Veränderung der AbgasbelastungenNA0,0070,195
Stickoxid-Emissionen (NOx)NA10,0050,129
Kohlenmonoxid-Emissionen (CO)NA20,0000,004
Kohlendioxid-Emissionen (CO2)NA30,000-0,001
Kohlenwasserstoff-Emissionen (HC)NA40,000-0,001
Feinstaub-Emissionen (PM)NA50,0020,067
Schwefeldioxid-Emissionen (SO2)NA60,000-0,003
Veränderung der innerörtlichen TrennwirkungenNT-0,001-0,021
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen2,58270,587

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten7,24-
Aus- und Neubaukosten40,34-
Summe bewertungsrelevanter Investitionskosten47,5841,172

Nutzen-Kosten-Verhältnis

Barwert des Nutzens70,6 Mio. €
Barwert der bewertungsrelevanten Investitionskosten41,2 Mio. €
Nutzen-Kosten-Verhältnis (NKV)1,7

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen138 Monate
Dauer der Bauphase48 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)50 Jahre

1.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]3,547

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"hoch
Das Neubauprojekt umfährt Wutha-Farnroda westlich und verläuft überwiegend über landwirtschaftlich genutzte Flächen. Ein kleineres Teilstück ist untertunnelt. Die geplante Trasse verläuft zum großen Teil in Großräumen (Großsäugerlebensräume, Trocken-, Wald- und Feuchtlebensräume) sowie in drei kleineren Abschnitten durch Kernräume (Wald)(BfN). Es erfolgt eine Querung eines ÜSG mittels Großbrücke sowie eine Querung eines LSG und eines Naturparks.

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,1955,324
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 0 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm-0,020-0,552
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 358,502 t/a -0,052 -1,421
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) -0,305 t/a 0,005 0,129
Kohlenmonoxid-Emissionen (CO) -2,537 t/a 0,000 0,004
Kohlenwasserstoff-Emissionen (HC) 0,018 t/a 0,000 -0,001
Feinstaub-Emissionen -0,001 t/a 0,002 0,067
Schwefeldioxid-Emissionen (SO2) 0,008 t/a 0,000 -0,003
Nutzensumme Umwelt3,547

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 0,0 ha 0,00 ha/km gering
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten gering
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 0 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 4,2 ha 0,83 ha/km hoch
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) hoch
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 2,9 km 0,56 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 3,8 km 0,74 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 15,8 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 0,2 km 0,04 km/km mittel
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 25,8 ha 5,03 ha/km hoch

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant -
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden
Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden
Abb. 9: Bereiche ohne spezifischen Gebietsschutz

1.9 Raumordnerische Beurteilung (Modul C)

Siehe Hauptprojekt.

1.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine hohe städtebauliche Bedeutung.

Begründung

Es sind hohe Wirkungen ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad72,0%0,0%0,0%
Beeinträchtigungsgrad 0,0%0,0%0,0%
Wirkungsumfang 3.700 m0 m0 Einw.
Bewertung der pos. Wirkungen+++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutunghoch

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 3.700 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 2.700 m (72% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Wutha-Farnroda, Wutha-Farnroda-Farnroda
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 10: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 11: Legende zu Abbildung 10

1.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
