2 Teilprojekt 1
B 187 OU Holzdorf
2.1 Übersicht
 |

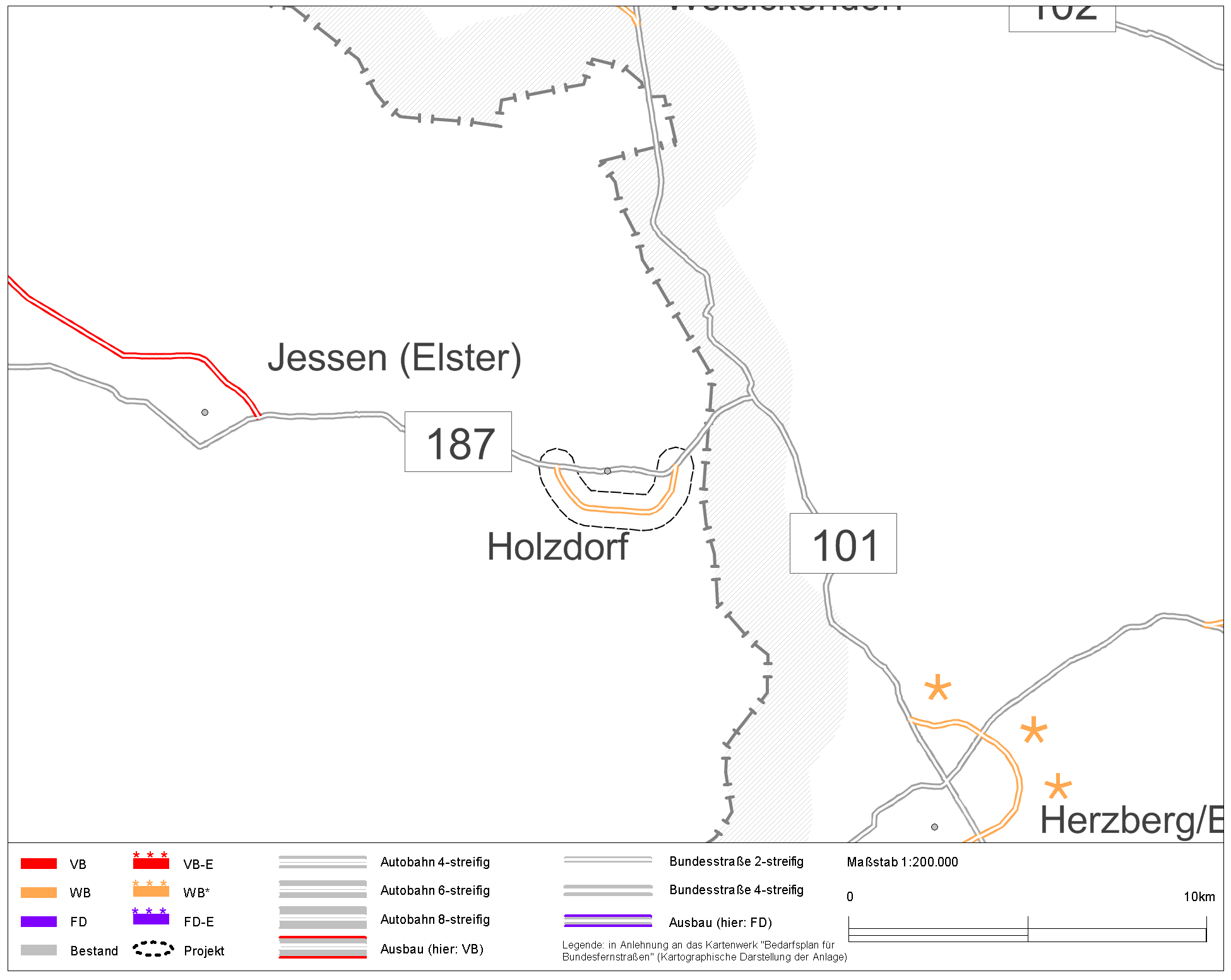

| Abb. 1: Lage der Maßnahme |
2.2 Grunddaten
| Projektnummer | B187-G10-ST-T1 |
| Bundesland | Sachsen-Anhalt |
| Straße | B 187 |
| Verbindungsfunktionsstufe 0/1 | Nein |
| Anzahl der Teilprojekte | 0 |
| Länge | 3,8 km |
| Bautyp(en), Bauziel(e) | 2-streifiger Neubau |
| Planungsstände1) | ohne Planungsbeginn seit 31.08.2013 |
| Künftige mittlere Verkehrsbelastung | |
| im Bezugsfall 2030 | 0 Kfz/24h |
| im Planfall 2030 | 2.000 Kfz/24h |
1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.
| Dringlichkeitseinstufung | Weiterer Bedarf (WB) |
| Kostenbestandteile | [Mio. €] | Kosten Dritter | [Mio. €] |
|---|---|---|---|
| Gesamtprojektkosten (Bruttokosten ohne Planungskosten, Preisstand 2014) | 11,9 | - | - |
| Ausbau-/Neubaukosten (Bruttokosten ohne Planungskosten, Preisstand 2014) | 11,9 | davon | |
| Länder | 0,0 | ||
| Kommunen | 0,0 | ||
| Deutsche Bahn | 0,0 | ||
| Sonstige | 0,0 | ||
| Summe Dritter | 0,0 | ||
| Erhaltungs- bzw. Ersatzkosten (Bruttokosten ohne Planungskosten, Preisstand 2014) | 0,0 | - | - |
| Haushaltsrelevante Projektkosten BVWP (Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014) | 11,9 | - | - |
| Bewertungsrelevante Ausbau-/Neubaukosten (Nettokosten, inkl. Planungskosten, Preisstand 20122)) | 11,5 | - | - |
2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.
| Bewertungsergebnisse | Projektbewertung |
|---|---|
| Nutzen-Kosten-Verhältnis (NKV) (Modul A) | 1,4 |
| Umweltbetroffenheit (Modul B) | mittel |
| Raumordnerische Bedeutung (Modul C) | siehe Hauptprojekt |
| Städtebauliche Bedeutung (Modul D) | unbedeutend |
Begründung der Dringlichkeitseinstufung
Aufgrund des Nutzen-Kosten-Verhältnisses ist das Projekt ausreichend wirtschaftlich. Es erfolgt eine Einstufung in den Weiteren Bedarf (WB).
Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes
Die bestehende B 187 verläuft durch die Ortslage Holzdorf und erschließt den angrenzenden Flugplatz der Bundeswehr. Der Ausbaustandard der B 187 entspricht nicht mehr den heutigen Anforderungen einer Bundesstraße mit überregionaler Verbindungsfunktion. Insbesondere für den Schwerverkehr und die Fahrzeuge der Bundeswehr ist die bestehende Fahrbahnbreite ist zu gering. Die Randbereiche der Straße werden durch diese Fahrzeugarten permanenet überfahren. Durch den angrenzenden Fliegerhorst Holzdorf/Schönewalde der Bundeswehr findet verstärkt ein Durchgangsverkehr mit Schwertransportern und schwerem militärischen Gerät der Heeresfliegerunterstützungsstaffel statt. Zusammen mit dem zivilen Durchgangsverkehr stehen die Bewohner der Ortslage Holzdorf täglich unter ständiger Belastung durch Lärm, Erschütterungen und Abgasen. Durch den Ausbau des Flugplatzes für mehrere Lufttransportgeschwader (62 bis 64) und der Unterstellung des Einsatzführungsbereiches 3 (Radarführungsabteilung 25) an die NATO, steigt die Bedeutung und damit das Verkehrsaufkommen des Fliegerhorstes stetig an. Zudem muss die Bundeswehr, zum Erreichen der Übungsplätze, die Ortslage Holzdorf durchfahren.
2.3 Lage der Trasse und betroffene Kreise
Wichtiger Hinweis
Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.
Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.
LPL_1_1_B187-G10-ST-T1_Lageplan25000.pdf (4.7MB)Quelle: © Landesvermessungsamt Sachsen-Anhalt
LPL_2_1_B187-G10-ST-T1_Lageplan10000.pdf (7.9MB)
Quelle: © Landesvermessungsamt Sachsen-Anhalt
Betroffene Kreise
| Länderübergreifendes Projekt | nein |
| Betroffene Bundesländer | Sachsen-Anhalt |
| Betroffene Kreise/kreisfreie Städte | Wittenberg |
| Betroffene Wahlkreise (des Bundes) | Dessau - Wittenberg (070) |
2.4 Der Anmeldung zugrundegelegte Alternativenprüfung
Auf Grund der gegebenen örtlichen Situation sind weder die 0 noch die 0+Variante geeignet, die bestehenden Defizite in der OD zu beseitigen. Sie wurden daher verworfen. Für den Neubau wurden 2 Nordvarianten und eine Südvariante (SV) untersucht. Hinsichtlich qualitativer Wertungsaspekte stellen sich die Varianten wie folgt dar: Deutlicher Vorteil der SV gegenüber den anderen Varianten für Grundwasser, Klima/Luft und Landschaftsbild/Erholungsnutzung. Dem steht bei der SV die ungünstigere Bewertung für Mensch und Oberflächengewässer gegenüber. Im Ergebnis der Variantenuntersuchung wurde die Südvariante als Vorzugsvariante herausgearbeitet, da sie verbunden mit ihren o.a. Vorteilen die größte Entlastungswirkung für den Ort Holzdorf bringt und den Bundeswehrstandort optimal erschließt.2.5 Verkehrsbelastungen im Bezugs- und Planfall
Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).
 |
| Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030 |
 |
| Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030 |
 |
| Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030 |
 |
| Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030 |
 |
| Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030 |
 |

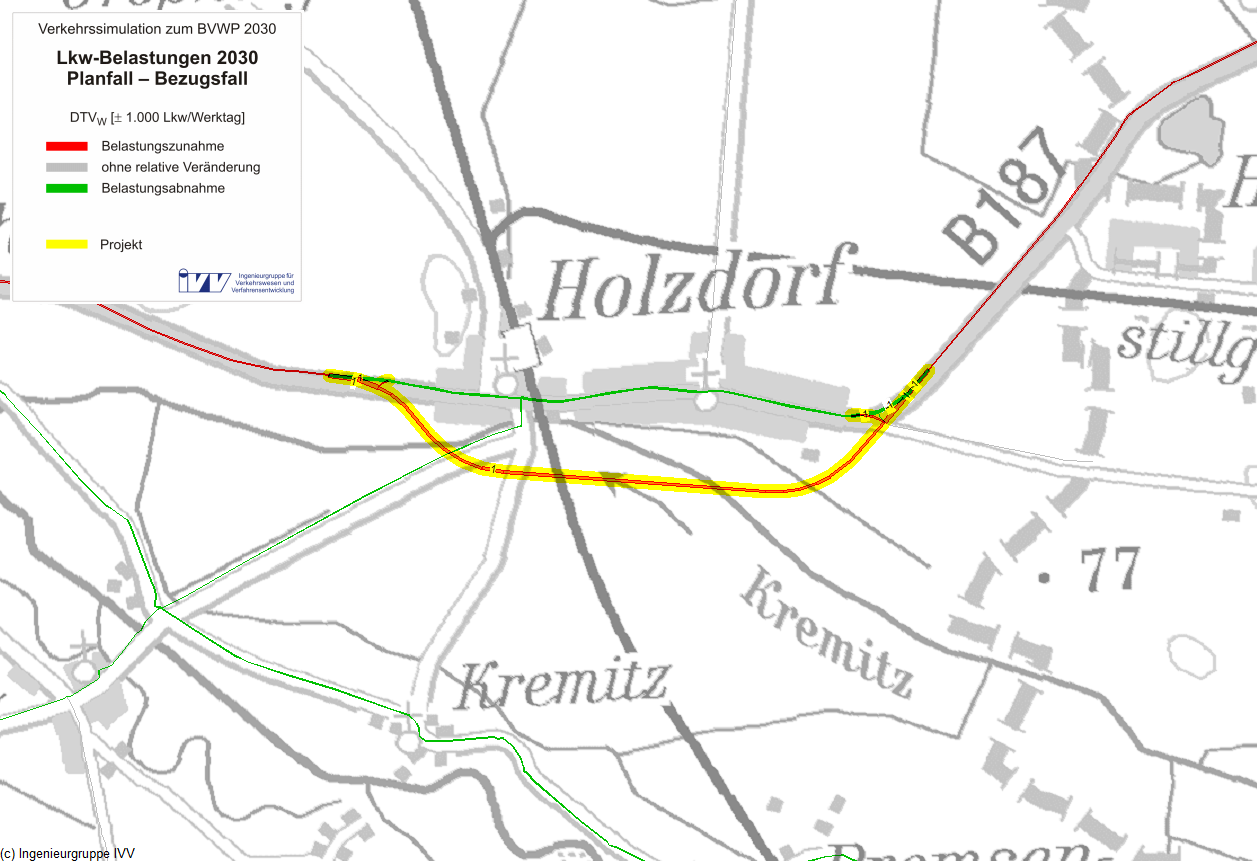

| Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030 |
2.6 Zentrale verkehrliche / physikalische Wirkungen
| Kenngröße | Wirkungen | |||
|---|---|---|---|---|
| Verkehrsbelastungen auf dem Projekt | ||||
| mittlere Kfz-Belastungen | ||||
| im Bezugsfall | 0 | Kfz/Tag | ||
| im Planfall | 2.000 | Kfz/Tag | ||
| mittlerer Lkw-Anteil | ||||
| im Bezugsfall | 0 | % | ||
| im Planfall | 28 | % | ||
| Verkehrswirkungen im Planfall | ||||
| Veränderung der Betriebsleistung im Personenverkehr (PV) | 0,21 | Mio. Pkw-km/a | ||
| (87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft) | ||||
| davon aus induziertem Verkehr | 0,00 | Mio. Pkw-km/a | ||
| nachrichtlich aus Modal - verlagertem Verkehr | 0,00 | Mio. Pkw-km/a | ||
| Veränderung der Fahrzeugeinsatzzeiten im PV | -0,03 | Mio. Pkw-h/a | ||
| (87 % Fahrzweck Privat, 13 % Fahrzweck Geschäft) | ||||
| davon aus induziertem Verkehr | 0,00 | Mio. Pkw-h/a | ||
| nachrichtlich aus Modal - verlagertem Verkehr | 0,00 | Mio. Pkw-h/a | ||
| Veränderung der Reisezeit im PV | -0,04 | Mio. Personen-h/a | ||
| (88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft) | ||||
| davon aus induziertem Verkehr | 0,00 | Mio. Personen-h/a | ||
| nachrichtlich aus Modal - verlagertem Verkehr | 0,00 | Mio. Personen-h/a | ||
| Veränderung der Betriebsleistung Güterverkehr (GV) | 0,52 | Mio. Lkw-km/a | ||
| Veränderung der Fahrzeugeinsatzzeiten im GV | -0,00 | Mio. Lkw-h/a | ||
| Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km | -0,01 | Mio. Lkw-h/a | ||
| Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km | 0,01 | Mio. Lkw-h/a | ||
| Veränderung der Kraftstoffverbräuche (PV+GV) | ||||
| Benzin | 0,00 | Mio. l/a | ||
| Diesel | 0,07 | Mio. l/a | ||
| Gas | 0,00 | Mio. l/a | ||
| Elektro | 0,00 | Mio. kWh/a | ||
| Veränderung der Abgasemissionen (PV+GV) | Pkw | Lkw | Kfz | |
| Stickoxid-Emissionen (NOx) | -0,00 | 0,05 | 0,05 | t/a |
| Kohlenmonoxid-Emissionen (CO) | -0,01 | 0,18 | 0,16 | t/a |
| Kohlendioxid-Emissionen (CO2) | 6,04 | 190,17 | 196,22 | t/a |
| Kohlenwasserstoff-Emissionen (HC) | 0,00 | 0,01 | 0,01 | t/a |
| Feinstaub-Emissionen (PM) | 0,00 | 0,00 | 0,00 | t/a |
| Schwefeldioxid-Emissionen (SO2) | 0,00 | 0,00 | 0,00 | t/a |
| Veränderung der Zuverlässigkeit | ||||
| Summendifferenz der Standardabweichungen der Reisezeitverluste über alle Routen | 0,00 | Tsd. h/a | ||
| Veränderung der Trennwirkungen | 0,08 | Tsd. Personen-h/a | ||
2.7 Nutzen-Kosten-Analyse (Modul A)
| Jährliche Nutzen [Mio. €/Jahr] | Barwert der Nutzen [Mio. €] | ||
|---|---|---|---|
| Veränderung der Betriebskosten im Personen- und Güterverkehr | NB | -0,022 | -0,562 |
| Fahrzeugvorhaltekosten | 0,020 | 0,506 | |
| Betriebsführungskosten (Personal) | 0,153 | 3,813 | |
| Betriebsführungskosten (Betrieb) | -0,195 | -4,881 | |
| Veränderung der Instandhaltungs- und Betriebskosten der Verkehrswege | NW | -0,034 | -0,853 |
| Veränderung der Verkehrssicherheit | NS | 0,345 | 8,626 |
| Veränderung der Reisezeit im Personenverkehr | NRZ | 0,223 | 5,568 |
| davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min | 0,000 | 0,000 | |
| Veränderung der Transportzeit der Ladung im Güterverkehr | NTZ | -0,016 | -0,391 |
| Veränderung der impliziten Nutzen | NI | 0,000 | 0,000 |
| Veränderung der Lebenszyklusemissionen von Treibhausgasen der Infrastruktur | NL | -0,031 | -0,772 |
| Veränderung der Geräuschbelastung | NG | 0,126 | 3,141 |
| Innerorts | NGi | 0,137 | 3,430 |
| Ausserorts | NGa | -0,012 | -0,289 |
| Veränderung der Abgasbelastungen | NA | -0,029 | -0,723 |
| Stickoxid-Emissionen (NOx) | NA1 | -0,001 | -0,020 |
| Kohlenmonoxid-Emissionen (CO) | NA2 | 0,000 | 0,000 |
| Kohlendioxid-Emissionen (CO2) | NA3 | -0,028 | -0,711 |
| Kohlenwasserstoff-Emissionen (HC) | NA4 | 0,000 | 0,000 |
| Feinstaub-Emissionen (PM) | NA5 | 0,000 | 0,009 |
| Schwefeldioxid-Emissionen (SO2) | NA6 | 0,000 | -0,001 |
| Veränderung der innerörtlichen Trennwirkungen | NT | -0,001 | -0,013 |
| Veränderung der Zuverlässigkeit | NZ | 0,000 | 0,000 |
| Gesamtnutzen | 0,561 | 14,021 |
Kosten
| Bewertungsrelevante Kosten | Kosten [Mio. €] | Barwert der Kosten [Mio. €] |
|---|---|---|
| Planungskosten | 1,74 | - |
| Aus- und Neubaukosten | 9,76 | - |
| Summe bewertungsrelevanter Investitionskosten | 11,50 | 9,968 |
Nutzen-Kosten-Verhältnis
| Barwert des Nutzens | 14,0 Mio. € |
| Barwert der bewertungsrelevanten Investitionskosten | 10,0 Mio. € |
| Nutzen-Kosten-Verhältnis (NKV) | 1,4 |
| Grundlagen der Barwertermittlung | |
| Dauer der noch ausstehenden Planungen | 114 Monate |
| Dauer der Bauphase | 24 Monate |
| Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer) | 44 Jahre |
2.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)
Ergebnisübersicht
| Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert] | 1,646 |
| Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt" | mittel |
| Neubauprojekt als OU von Holzdorf (Elster) mit Querung von Waldbereichen ("Kremnitzer Berge") und von landwirtschaftlich genutzten Flächen. Vorhabenbedingt werden Überschwemmungsflächen der Kremitz auf einer Länge von rd. 600 m durchfahren. Es kommt aufgrund der Trassenführung zur Zerschneidung einer nationalen Lebensraumachse (Feuchtlebensraum) (BfN) an zwei Stellen. Kein MAQ gerechtes Bauwerk geplant. Darüber hinaus werden Flächen eines Großsäugerlebensraumes (BfN) angeschnitten. Ein UZVR nördlich angrenzender großflächiger UZVR wird nur marginal beansprucht. Die Trassierung entfernt sich gegenüber der bestehenden B 187 vom UZVR, der mit einer Gesamtfläche > 100 km² bestehen bleibt. | |
Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen
Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)
| Beschreibung | Bewertung | ||||
|---|---|---|---|---|---|
| Nr. | Kriterium | Differenz Planfall-Bezugsfall | Nutzen [Mio. €/a] | Barwert [Mio. €] | |
| 1.13) | Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil) | - | - | 0,137 | 3,430 |
| Neubelastung oder stärker betroffen | 0 | Einw. | - | - | |
| Entlastung | 928 | Einw. | - | - | |
| 1.2 | Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand) | 0,0 | Tsd. qm | -0,012 | -0,289 |
| 1.3 | Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) | 409,107 | t/a | -0,059 | -1,483 |
| 1.4 | Luftschadstoff-Emissionen | ||||
| Stickoxid-Emissionen (NOX) | 0,051 | t/a | -0,001 | -0,020 | |
| Kohlenmonoxid-Emissionen (CO) | 0,162 | t/a | 0,000 | 0,000 | |
| Kohlenwasserstoff-Emissionen (HC) | 0,009 | t/a | 0,000 | 0,000 | |
| Feinstaub-Emissionen | 0,002 | t/a | 0,000 | 0,009 | |
| Schwefeldioxid-Emissionen (SO2) | 0,002 | t/a | 0,000 | -0,001 | |
| Nutzensumme Umwelt | 1,646 | ||||
3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.
Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)
| Nr. | Kriterium | Beschreibung | Bewertung | |||
|---|---|---|---|---|---|---|
| absolut | Betroffenheit pro Strecken km | je Kriterium | ||||
| 2.1 | Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung | 0,0 | ha | 0,00 | ha/km | gering |
| 2.2 | Erhebliche Beeinträchtigung von Natura 2000-Gebieten | gering | ||||
| Erhebliche Beeinträchtigung nicht ausgeschlossen | 0 | Anzahl Gebiete | - | - | - | |
| Erhebliche Beeinträchtigung wahrscheinlich | 0 | Anzahl Gebiete | - | - | - | |
| 2.3 | Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) | 0,0 | ha | 0,00 | ha/km | gering |
| 2.4 | Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) | hoch | ||||
| 1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) | 0,0 | km | 0,00 | km/km | - | |
| 1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) | 3,7 | km | 0,92 | km/km | - | |
| 1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren | 2 | Anzahl | - | - | - | |
| 2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken | - | Anzahl | - | - | - | |
| 2.5 | Flächeninanspruchnahme | 10,0 | ha | - | - | - |
| 2.6 | Durchfahrung von Überschwemmungsgebieten | 0,6 | km | 0,15 | km/km | hoch |
| 2.7 | Durchfahrung von Wasserschutzgebieten | 0,0 | km | 0,00 | km/km | gering |
| 2.8 | Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) | 0,5 | ha | - | - | mittel |
| 2.9 | Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes | 0,0 | ha | 0,00 | ha/km | gering |
Zusätzliche bewertungsrelevante Sachverhalte
| 1 | Trassenführung verursacht nur indirekte Betroffenheiten | - |
| 2 | Querungshilfen eingeplant | - |
| 3 | Bündelungsmöglichkeit mit bestehenden Vorbelastungen | - |
| 4 | Sonstiges: | - |
| - | ||
| Die zusätzlichen Sachverhalte führen | ||
| zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt | - | |
| zu keiner Veränderung des Ergebnisses | X | |
| zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt | - |
Karten
Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.
 |
| Abb. 8: Geschützte Gebiete |
 |
| Abb. 9: Bereiche ohne spezifischen Gebietsschutz |
2.9 Raumordnerische Beurteilung (Modul C)
Siehe Hauptprojekt.2.10 Städtebauliche Beurteilung (Modul D)
Gesamtergebnis
Das Projekt besitzt keine städtebauliche Bedeutung.
Begründung
Bei einer erwogenen Realisierung der Maßnahme werden im Vergleich zur Situation im Bezugsfall auf allen betroffenen Streckenabschnitten nur geringe Unterschiede in den Verkehrsintensitäten, auftreten. Wirksamkeiten oder Beeinträchtigungen können daher nicht ausgewiesen werden. Städtebauliche Potentiale lassen sich deshalb voraussichtlich nicht oder nur auf niedrigem Niveau aktivieren.
Maßnahmewirkungen
Entlastungswirkungen
| Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte) | ||
| Innerörtliche Entlastungen stellen sich ein auf | - | |
| Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen. | ||
- | ||
| Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte) | ||
| Innerörtliche Entlastungen stellen sich ein auf | - | |
| Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen. | ||
- | ||
| Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte) | ||
| Verbesserungen stellen sich ein für | - | |
| Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen. | ||
- | ||
