4 Teilprojekt 3

B 104 OU Schwerin

4.1 Übersicht

Quellbild nicht vorhanden

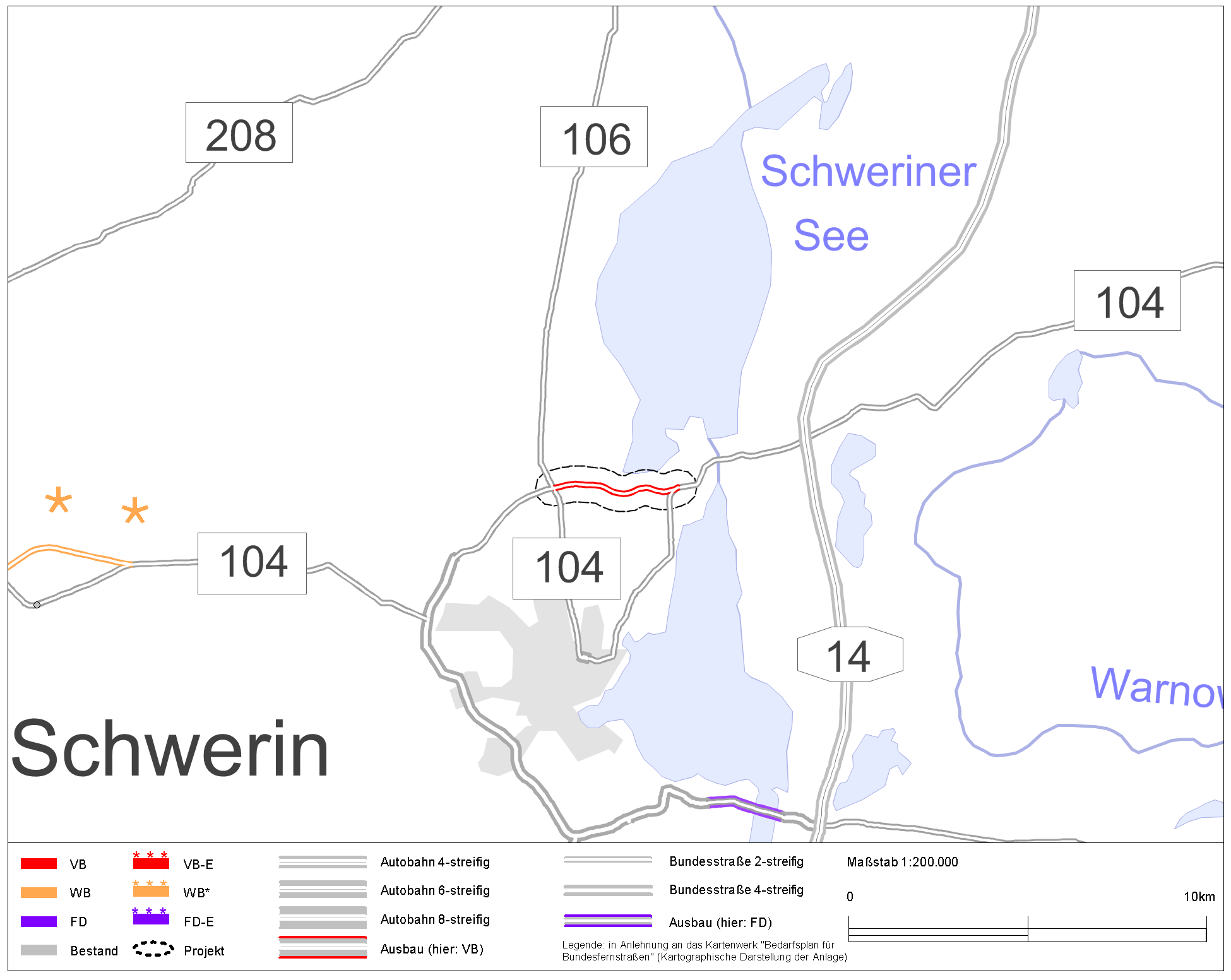

Abb. 1: Lage der Maßnahme

4.2 Grunddaten

ProjektnummerB104-G10-MV-T3-MV
BundeslandMecklenburg-Vorpommern
StraßeB 104
Verbindungsfunktionsstufe 0/1Nein
Anzahl der Teilprojekte0
Länge3,9 km
Bautyp(en), Bauziel(e)2-streifiger Neubau
Planungsstände1)Vorplanung läuft seit 01.09.2013
Künftige mittlere Verkehrsbelastung
im Bezugsfall 20300 Kfz/24h
im Planfall 20305.000 Kfz/24h

1) Die Planungsstände beziehen sich auf den Zeitpunkt der Anmeldung.

DringlichkeitseinstufungVordringlicher Bedarf (VB)

Kostenbestandteile[Mio. €]Kosten
Dritter
[Mio. €]
Gesamtprojektkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
33,0--
Ausbau-/Neubaukosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)

26,0
davon
Länder0,0
Kommunen0,0
Deutsche Bahn0,0
Sonstige0,0
Summe Dritter0,0
Erhaltungs- bzw. Ersatzkosten
(Bruttokosten ohne Planungskosten, Preisstand 2014)
7,0--
Haushaltsrelevante Projektkosten BVWP
(Bruttogesamtprojektkosten abzüglich Kosten Dritter und abzüglich Erhaltungskosten, Preisstand 2014)
26,0--
Bewertungsrelevante Ausbau-/Neubaukosten
(Nettokosten, inkl. Planungskosten, Preisstand 20122))
25,1--

2) Für die gesamtwirtschaftliche Bewertung wird bei allen Verkehrsträgern der Preisstand 2012 gewählt.


BewertungsergebnisseProjektbewertung
Nutzen-Kosten-Verhältnis (NKV) (Modul A)1,6
Umweltbetroffenheit (Modul B)hoch
Raumordnerische Bedeutung (Modul C)nicht bewertungsrelevant
Städtebauliche Bedeutung (Modul D)mittel

Begründung der Dringlichkeitseinstufung

Einstufung in den Vordringlichen Bedarf (VB). Das Projekt leistet mit dem Neubau einen Beitrag zur Erhöhung der Leistungsfähigkeit und Verkehrssicherheit.

Der Anmeldung zugrunde gelegte Notwendigkeit aus Sicht des Landes

Wesentliches Projektziel ist neben der Verbesserung der Verbindung zwischen den Oberzentren Schwerin und Lübeck vor allem die Verbesserung der Erreichbarkeit der beiden Bundesautobahnen 14 und 20 aus weiten Teilen Westmecklenburgs und damit eine Verbesserung der Erreichbarkeit von Zielen im Westen und Süden. Weitere bedeutende Ziele des Projekts sind zum Einen die Verkehrsentlastung der Ortsdurchfahrt und die damit verbundene Lärm- und Luftschadstoffimmissionsminderung sowie die damit einhergehende Erhöhung der Verkehrssicherheit durch Trennung der Verkehrsarten in der Ortsdurchfahrt. Zum Anderen ist auch die Verflüssigung und Beschleunigung des durchgehenden Verkehrs von Bedeutung, zumal sich hier ein mit bis zu 10% der Gesamtbelastung nennenswerter Schwerlastanteil bewegt. In der Ortsdurchfahrt der B 104 in Schwerin ist eine leistungsfähige Verkehrsverbindung aufgrund des angebauten Querschnitts und der sehr umwegigen Führung derzeit nicht gegeben. Mit einer Nordortsumgehung Schwerin wird der Fernstraßenring um Schwerin geschlossen.

4.3 Lage der Trasse und betroffene Kreise

Wichtiger Hinweis

Der in den nachfolgend aufgeführten, herunterzuladenden Lageplänen dargestellte Verlauf des Projekts stellt eine der Lösungsmöglichkeiten dar. Dieser Verlauf liegt der gesamtwirtschaftlichen, umweltfachlichen, städtebaulichen und raumordnerischen Bewertung bzw. Beurteilung zugrunde. In den nachfolgenden Planungsstufen kann sich der Verlauf verändern. In diesem Fall wird regelmäßig eine neue gesamtwirtschaftliche Bewertung zum Nachweis der Bauwürdigkeit des Projekts durchgeführt.

Zu diesem Projekt liegen folgende Lagepläne vor, die hier heruntergeladen werden können.

LPL_1_1_B104-G10-MV-T3-MV_Lageplan_01.pdf (2.7MB)
Quelle: © Landesvermessungsamt Mecklenburg-Vorpommern

Betroffene Kreise

Länderübergreifendes Projektnein
Betroffene BundesländerMecklenburg-Vorpommern
Betroffene Kreise/kreisfreie StädteSchwerin, Landeshauptstadt
Betroffene Wahlkreise (des Bundes)Schwerin - Ludwigslust-Parchim I - Nordwestmecklenburg I (012)

4.4 Der Anmeldung zugrundegelegte Alternativenprüfung

Wie im Rahmen einer ordnungsgemäßen Vorplanung üblich, wurde eine Vielzahl von Planungsalternativen untersucht. Die Ortsumgehung stellt auf der Relation zur A 14 eine deutliche Streckenverkürzung der B 104 dar. Aufgrund der hohen verkehrlichen Bedeutung der Verkehrsrelation stellt die bestehende stark angebaute Ortsdurchfahrt mit einer umwegigen Verkehrsführung (Nullvariante) keine Alternative zu einer Ortsumgehung dar.

4.5 Verkehrsbelastungen im Bezugs- und Planfall

Die Quelle für die nachfolgenden Karten ist das Geodatenzentrum des Bundesamtes für Kartographie und Geodäsie (BKG).

Quellbild nicht vorhanden
Abb. 2: Kfz-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 3: Lkw-Querschnittsbelastungen des DTVw im Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 4: Kfz-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden

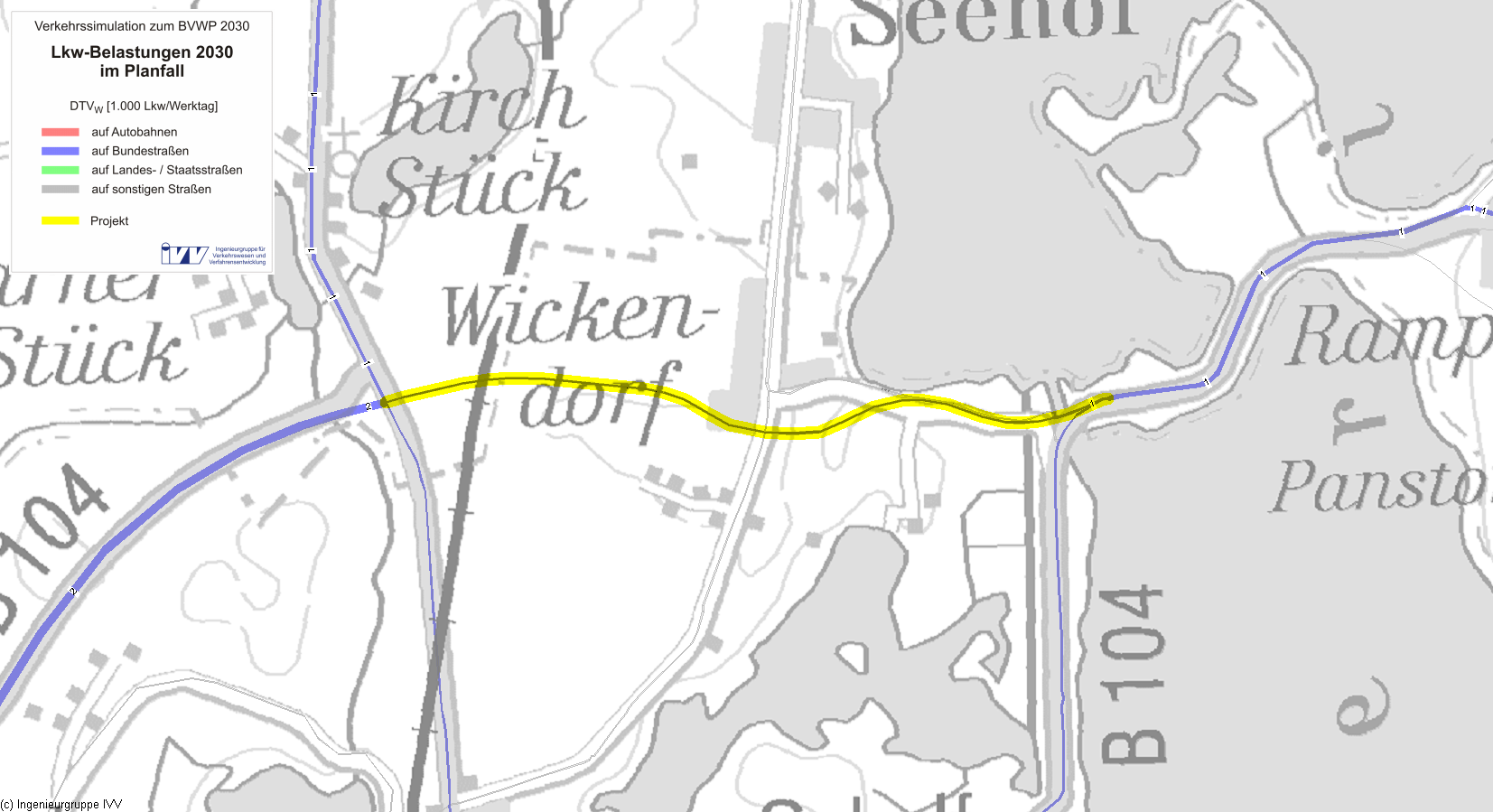

Abb. 5: Lkw-Querschnittsbelastungen des DTVw im Planfall 2030

Quellbild nicht vorhanden
Abb. 6: Querschnittsbezogene Kfz-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

Quellbild nicht vorhanden
Abb. 7: Querschnittsbezogene Lkw-Belastungsdifferenzen des DTVw zwischen dem Planfall und dem Bezugsfall 2030

4.6 Zentrale verkehrliche / physikalische Wirkungen

Kenngröße  Wirkungen
Verkehrsbelastungen auf dem Projekt
mittlere Kfz-Belastungen
im Bezugsfall0Kfz/Tag
im Planfall5.000Kfz/Tag
mittlerer Lkw-Anteil
im Bezugsfall0%
im Planfall8%
Verkehrswirkungen im Planfall
Veränderung der Betriebsleistung im Personenverkehr (PV)2,33Mio. Pkw-km/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr2,71Mio. Pkw-km/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im PV-0,08Mio. Pkw-h/a
(88 % Fahrzweck Privat, 12 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,04Mio. Pkw-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Pkw-h/a
Veränderung der Reisezeit im PV-0,13Mio. Personen-h/a
(91 % Fahrzweck Privat, 9 % Fahrzweck Geschäft)
davon aus induziertem Verkehr0,06Mio. Personen-h/a
nachrichtlich aus Modal - verlagertem Verkehr0,00Mio. Personen-h/a
Veränderung der Betriebsleistung Güterverkehr (GV)-0,09Mio. Lkw-km/a
Veränderung der Fahrzeugeinsatzzeiten im GV-0,00Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten < 50 km-0,01Mio. Lkw-h/a
Fahrzeitdifferenz im Lkw-Verkehr mit Fahrtweiten ≥ 50 km0,00Mio. Lkw-h/a
Veränderung der Kraftstoffverbräuche (PV+GV)
Benzin0,03Mio. l/a
Diesel-0,01Mio. l/a
Gas0,01Mio. l/a
Elektro0,05Mio. kWh/a
Veränderung der Abgasemissionen (PV+GV)PkwLkwKfz
Stickoxid-Emissionen (NOx)0,12-0,18-0,06t/a
Kohlenmonoxid-Emissionen (CO)0,110,030,14t/a
Kohlendioxid-Emissionen (CO2)152,81-82,0470,77t/a
Kohlenwasserstoff-Emissionen (HC)0,060,000,06t/a
Feinstaub-Emissionen (PM)0,01-0,000,01t/a
Schwefeldioxid-Emissionen (SO2)0,010,000,01t/a
Veränderung der Zuverlässigkeit
Summendifferenz der Standardabweichungen
der Reisezeitverluste über alle Routen
0,00Tsd. h/a
Veränderung der Trennwirkungen-0,52Tsd. Personen-h/a

4.7 Nutzen-Kosten-Analyse (Modul A)

Jährliche
Nutzen
[Mio.
€/Jahr]
Barwert
der Nutzen
[Mio. €]
Veränderung der Betriebskosten im Personen- und GüterverkehrNB0,0160,325
Fahrzeugvorhaltekosten0,0290,599
Betriebsführungskosten (Personal)0,3356,889
Betriebsführungskosten (Betrieb)-0,349-7,163
Veränderung der Instandhaltungs- und Betriebskosten der VerkehrswegeNW-0,039-0,799
Veränderung der VerkehrssicherheitNS-0,001-0,022
Veränderung der Reisezeit im PersonenverkehrNRZ0,64413,232
davon Reisezeitnutzen aus Einzelreisezeitgewinnen < 1 min0,0000,000
Veränderung der Transportzeit der Ladung im GüterverkehrNTZ-0,009-0,186
Veränderung der impliziten NutzenNI0,96919,683
Veränderung der Lebenszyklusemissionen von Treibhausgasen der InfrastrukturNL-0,031-0,644
Veränderung der GeräuschbelastungNG0,0992,036
InnerortsNGi0,0891,827
AusserortsNGa0,0100,209
Veränderung der AbgasbelastungenNA-0,008-0,171
Stickoxid-Emissionen (NOx)NA10,0010,019
Kohlenmonoxid-Emissionen (CO)NA20,0000,000
Kohlendioxid-Emissionen (CO2)NA3-0,010-0,211
Kohlenwasserstoff-Emissionen (HC)NA40,000-0,002
Feinstaub-Emissionen (PM)NA50,0010,025
Schwefeldioxid-Emissionen (SO2)NA60,000-0,002
Veränderung der innerörtlichen TrennwirkungenNT0,0030,068
Veränderung der ZuverlässigkeitNZ0,0000,000
Gesamtnutzen1,64333,757

Kosten

Bewertungsrelevante KostenKosten
[Mio. €]
Barwert
der Kosten
[Mio. €]
Planungskosten3,80-
Aus- und Neubaukosten21,31-
Summe bewertungsrelevanter Investitionskosten25,1221,593

Nutzen-Kosten-Verhältnis

Barwert des Nutzens33,8 Mio. €
Barwert der bewertungsrelevanten Investitionskosten21,6 Mio. €
Nutzen-Kosten-Verhältnis (NKV)1,6

Grundlagen der Barwertermittlung
Dauer der noch ausstehenden Planungen138 Monate
Dauer der Bauphase48 Monate
Dauer der Betriebsphase (mittlere über alle Anlagenteile gewichtete Nutzungsdauer)35 Jahre

4.8 Umwelt- und Naturschutzfachliche Beurteilung (Modul B)

Ergebnisübersicht

Umweltbeitrag Teil 1: Nutzensumme Umwelt [Mio. Euro Barwert]1,221

Umweltbeitrag Teil 2: Umwelt-Betroffenheit [gering/mittel/hoch] oder "Projekt planfestgestellt"hoch
Das Neubauprojekt liegt in einem ackerbaulich genutzten, ebenen Raum und ist bedeutsam für die Naherholung. Es quert ein VSG und ein FFH-Gebiet, die zudem in der Wirkzone für Immissionen liegen, erhebliche Beeinträchtigungen sind wahrscheinlich. Fast der gesamte Planungsraum befindet sich in einem Großraum (Feucht- und Waldlebensräume) (BfN), der in einem LSG liegt (kompletter Planungsraum). Darüber hinaus wird ein nationaler Lebensraumkorridor für Feuchtlebensräume (BfN) zweimal gequert, der mit einer Großbrücke versehen ist. Im Osten quert es einen Kernraum (Feucht- und Waldlebensräume). Konfliktschwerpunkte sind die Natura 2000-Gebiete, die nationalen Lebensraumkorridore sowie die Kern- und Großräume (BfN).

Beschreibung und Bewertung der voraussichtlichen erheblichen Umweltauswirkungen

Umweltbeitrag Teil 1
(monetarisierte Umweltkriterien, übernommen aus der Nutzen-Kosten-Analyse)

Beschreibung Bewertung
Nr. Kriterium Differenz Planfall-Bezugsfall Nutzen [Mio. €/a]Barwert
[Mio. €]
1.13) Veränderung der Anzahl von Verkehrslärm betroffenen Einwohner (innerörtlicher Anteil)- - 0,0891,827
Neubelastung oder stärker betroffen 0Einw. - -
Entlastung 1.009 Einw. - -
1.2 Veränderung der Geräuschbelastung außerorts (fiktive außerörtliche Lärmschutzwand)0,0 Tsd. qm0,0100,209
1.3 Kohlendioxid-Emissionen (CO2) (bestehend aus CO2 aus Betrieb und CO2-Äquivalenten aus Lebenszyklusemissionen) 286,954 t/a -0,041 -0,855
1.4 Luftschadstoff-Emissionen
Stickoxid-Emissionen (NOX) -0,061 t/a 0,001 0,019
Kohlenmonoxid-Emissionen (CO) 0,144 t/a 0,000 0,000
Kohlenwasserstoff-Emissionen (HC) 0,057 t/a 0,000 -0,002
Feinstaub-Emissionen 0,005 t/a 0,001 0,025
Schwefeldioxid-Emissionen (SO2) 0,008 t/a 0,000 -0,002
Nutzensumme Umwelt1,221

3) Die konkrete Ermittlung der Lärmbetroffenheit und des notwendigen Lärmschutzes im Bereich des Projektes erfolgt in nachgelagerten Planungs- und Genehmigungsverfahren.

Umweltbeitrag Teil 2
(nicht-monetarisierte Kriterien)

Nr. Kriterium Beschreibung Bewertung
absolut Betroffenheit
pro Strecken km
je Kriterium
2.1 Inanspruchnahme / Beeinträchtigung Naturschutzvorrangflächen mit herausragender Bedeutung 20,5 ha 5,17 ha/km hoch
2.2 Erhebliche Beeinträchtigung von Natura 2000-Gebieten hoch
Erhebliche Beeinträchtigung nicht ausgeschlossen 0 Anzahl Gebiete-- -
Erhebliche Beeinträchtigung wahrscheinlich 2 Anzahl Gebiete - - -
2.3 Inanspruchnahme von unzerschnittenen Kernräumen (UFR 250) 6,5 ha 1,64 ha/km hoch
2.4 Zerschneidung von unzerschnittenen Großräumen und Lebensraumachsen/-korridoren (BfN-Lebensraumnetzwerke) hoch
1a) Neubau: Zerschneidung von unzerschnittenen Großräumen (UFR 1.000/1.500: Feucht-, Trocken- und Waldlebensräume) 2,5 km 0,64 km/km -
1b) Neubau: Zerschneidung von unzerschnittenen Großsäuger-Lebensräumen (UFR 1.500) 0,0 km 0,00 km/km -
1c) Neubau: Zerschneidung von Lebensraumachsen/-korridoren 0 Anzahl - - -
2) Ausbau: Wiedervernetzung von Lebensraumnetzwerken - Anzahl - - -
2.5 Flächeninanspruchnahme 10,4 ha - - -
2.6 Durchfahrung von Überschwemmungsgebieten 0,0 km 0,00 km/km gering
2.7 Durchfahrung von Wasserschutzgebieten 0,0 km 0,00 km/km gering
2.8 Zerschneidung Unzerschnittener verkehrsarmer Räume (UZVR) 0,0 ha - - gering
2.9 Inanspruchnahme / Beeinträchtigung von Vorrangflächen des (Kultur-)Landschaftsschutzes 20,5 ha 5,17 ha/km mittel

Zusätzliche bewertungsrelevante Sachverhalte

1Trassenführung verursacht nur indirekte Betroffenheiten-
2 Querungshilfen eingeplant X
3 Bündelungsmöglichkeit mit bestehenden Vorbelastungen -
4 Sonstiges: -
  -
Die zusätzlichen Sachverhalte führen
zur Heraufstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht kritischer eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-
zu keiner Veränderung des ErgebnissesX
zur Herabstufung des Ergebnisses, d. h. das Vorhaben wird aus Umweltsicht weniger kritisch eingestuft, als nur die Bewertung nach Umweltbeitrag 1 und 2 ergibt-

Karten

Nachfolgend ist in den Abbildung 8 und 9 die räumliche Lage des Projektes in Bezug auf die nicht monetarisierten Umweltkriterien dargestellt.

Quellbild nicht vorhanden
Abb. 8: Geschützte Gebiete
Quellbild nicht vorhanden
Abb. 9: Bereiche ohne spezifischen Gebietsschutz

4.9 Raumordnerische Beurteilung (Modul C)

Nicht bewertungsrelevant.

4.10 Städtebauliche Beurteilung (Modul D)

Gesamtergebnis

Das Projekt besitzt eine mittlere städtebauliche Bedeutung.

Begründung

Es sind Wirkungen auf mittlerem Niveau ohne nennenswerte Zusatzbelastungen zu erwarten. In der Gesamtschau führt dies zur obengenannten Bewertung.

Beiträge der einzelnen Effekte zum Gesamtergebnis und zusammenfassende Beurteilung:

StraßenraumeffekteSanierungseffekteFlächen- und Erschließungseffekte
Wirksamkeitsgrad51,0%0,0%0,0%
Beeinträchtigungsgrad 0,0%0,0%0,0%
Wirkungsumfang 1.800 m0 m0 Einw.
Bewertung der pos. Wirkungen++
Bewertung der neg. Wirkungen
Zusammenfassende städtebauliche Bedeutungmittel

Hinweis: Das Projekt ist mit seinen Wirkungsbereichen am Ende des Abschnitts kartografisch dargestellt.

Maßnahmewirkungen

Entlastungswirkungen

Entlastungen auf Streckenabschnitten mit der Hauptwirkung im Straßenraum und der Möglichkeit einer anderen Raumnutzung (Straßenraumeffekte)
 Innerörtliche Entlastungen stellen sich ein auf 1.800 m (100% Längenanteil)
 Entlastungen, die dabei zu signifikanten Erhöhungen der Umgestaltungspotentiale beitragen, stellen sich ein auf 900 m (51% Längenanteil)
 Ortslagen, in denen sich signifikante Erhöhungen der Umgestaltungspotentiale einstellen:
    Schwerin, Schwerin-Wickendorf
Entlastungen, die Aufwertungen in der Straßenrandnutzung wie Fassadensanierung, Umgestaltungen, Umnutzungen etc. ermöglichen (Sanierungseffekte)
 Innerörtliche Entlastungen stellen sich ein auf -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -
Entlastungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Verringerung der Verkehrsintensitäten in Verbindung mit den Netzanschlussmöglichkeiten Qualitätsgewinne z.B. durch Umorganisation ihrer Erschließung oder Verbesserung der Erreichbarkeit erhalten (Flächen- und Erschließungseffekte)
 Verbesserungen stellen sich ein für -
 Die Entlastungen führen in keinem Fall zu signifikanten Wirkungen.

    -

Belastungswirkungen

Beeinträchtigungen mit der Hauptwirkung im Straßenraum und der Reduktion von Umgestaltungspotentialen (Straßenraumeffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen, die zu qualitativen Abwertungen der Straßenrandnutzung führen können (Sanierungseffekte)
 Zusätzliche Belastungen stellen sich innerorts ein auf -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -
Beeinträchtigungen mit der Wirkung auf benachbarte Siedlungsareale, die durch die Erhöhung von Verkehrsintensitäten im Hinblick auf die Netzanschlüsse Qualitätseinbußen erfahren, z.B. wegen Verschlechterung ihrer Erschließung (Flächen- und Erschließungseffekte)
 Beeinträchtigende Wirkungen stellen sich ein für -
 Die Belastungen führen in keinem Fall zu signifikanten nachteiligen Wirkungen.

    -

Quellbild nicht vorhanden

Städtebauliche Beurteilung (© GeoBasis-DE / BKG 2013 (Daten verändert))

Abb. 10: Städtebauliche Beurteilung

Quellbild nicht vorhanden

Abb. 11: Legende zu Abbildung 10

4.11 Ergänzende Betrachtungen

Nicht bewertungsrelevant.
